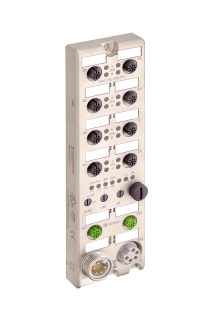

产品编号: 0980 ESL 302-111

LioN-P，PROFINET I/O 设备，16DO（8x M12），7/8" 电源，金属，60 毫米

LioN-P，独立 I/O，PROFINET，工业金属外壳，60 毫米，最高防护等级 IP67，16 个数字输出通道 (2 A)，带电气隔离，8 x M12 A 编码 I/O 连接，5 极，2 x M12 D 编码总线连接，4 极，2 x 7/8" 电源连接，5 极

  • 上架时间:
    全球
  • 状态:
    有源
0980 ESL 302-111
  • 0980 ESL 302-111
1 的 1

规格

Expand All

产品系列

I/O系统：主动式 - 单机

面 1 产品子系列

LioN-P

商品描述

0980 ESL 302-111

设备类型

I/O模块

协议兼容性

PROFINET

I/O功能

16DO

总线连接

M12，4 极，D 编码

电源连接

7/8" 5 极电源

I/O连接

M12，5 极，A 编码

I/O类型

数字输出

外壳材料

金属，锌压铸

外壳电镀

镍，哑光

外壳颜色

金属灰

防护等级/IP等级**

IP65、IP67

是否封装

是

尺寸（宽x高x深）

60 mm x 26 mm x 206 mm

重量

520 g

环境温度（运行）*

-20 °C 至 70 °C

环境温度（存储/运输）

-25 °C 至 85 °C

允许湿度（运行）

5 % ... 95%（对于 UL 应用，最大 80%）

允许湿度（存储/运输）

5 % ... 95%（对于 UL 应用，最大 80%）

气压（运行）

80 kPa … 106 kPa（海拔 2000 米以下）

气压（存储/运输）

80 kPa … 106 kPa（海拔 2000 米以下）

阻燃等级

UL 94（IEC 61010）

防护等级

III，IEC 61140，EN 61140，VDE 0140-1

污染等级

3 根据。符合 EN 60664-1、VDE 0110-1

抗振能力

15 克/5-500 赫兹

抗冲击性

50 克/11 毫秒

平均无故障时间（MTTF）

791 年。根据 Telcordia SR-332 (2011) 20°C

触点基材

M12，D 编码，CuSn，镀金 | 7/8" CuZn，镀金

触点载体材料

PA / TPU

O形圈材料

FKM

安装类型

2 孔螺丝安装。 使用带有齿形锁紧垫圈（符合 DIN 125）和自锁螺母的标准 M4 x 25 / 30 螺钉。

紧固扭矩（固定螺丝）

M4: 1 Nm

紧固扭矩（接地连接（FE））

M4: 1 Nm

紧固扭矩（总线连接）

M12: 0.5 Nm

紧固扭矩（电源连接）

7/8"：1.5 牛米

紧固扭矩（I/O连接）

M12: 0.5 Nm

随附零件

可粘贴标签：15x，密封盖：5x M12

协议

PROFINET

连接

M12 LAN，4 极，D 编码

Netload等级

III

连接数量

2

规格

V2.3X

合格等级

C

性能等级

RT（交换机支持IRT）

传输速率

快速以太网（10/100 Mbit/s），全双工

传输方式

100 BASE-TX，具有自动协商和自动交叉功能

周期时长/更新速率

最小值1ms

寻址

DCP

快速启动（FSU）

支持，≤ 1000 毫秒

介质冗余协议（MRP）

支持，MRP客户端

共享设备

不支持

拓扑探测

LLDP，SNMP V1

轻松更换设备

支持，基于LLDP

支持的网络协议（其他）

ARP，HTTP，Ping，SNMP V1，TCP/IP

连接模块电源电压

7/8" 5 极电源

连接数量

2

连接器载流容量

最大 9A

模块电源电压（标称）

24 V 直流 (SELV/PELV)

模块电源电压（范围）

18 V 直流至 30 V 直流

电流消耗（典型值）

120 mA（24 V DC 时）

反接保护

是

状态指示器（系统电源）

绿色LED灯

诊断指示器

红色LED灯

连接传感器电源电压

M12 电源，5 极，L 编码

连接器执行器电源电压

通过模块电源连接器

连接器载流容量

最大 9A

执行器电源电压（标称）

24 V 直流 (SELV/PELV)

执行器电源电压（范围）

18 V 直流至 30 V 直流

反接保护

是

状态指示器（执行器电源）

绿色LED灯

诊断指示器

红色LED灯

数字输出通道数量

最多 16 个，固定

连接

M12，5 极，A 编码

各通道输出电流

最大 2A

端口数量

8x，X1 至 X8

通道类型

分组交换

输出布线

2 线、3 线

标称电压

24 V DC 通过 UL（执行器电源）

各模块输出电流

最大 9A

电气隔离

是

保护电路

电子方式：过载保护，短路保护

过载特性

手动重启

状态指示器（输出）

各通道亮白色或黄色LED灯

诊断指示器

各通道亮红色LED灯

US（系统电源电压）/FE

500 V DC

US/UL（执行器电源电压）

500 V DC

UL / FE

500 V DC

总线连接/FE

2000 V DC

EMC指令

2014/30/EU

EN 61000-4-2 静电放电 (ESD)

标准 B；4kV 接触放电，8kV 空气放电

CN 61000-4-3 电磁场

标准 A；场强：10V/m

EN 61000-4-4 快速瞬变（突发）

标准 B，2 kV

EN 61000-4-5 浪涌电压

标准 B；直流电源线： ±0.5 kV/±0.5 kV（对称/非对称）；适用于电缆长度 ≤ 30m 的 I/O 端口

EN 61000-4-6 传导抗扰度

标准 A；测试电压 10V

EN 55022 无线电干扰特性

A级

CE

是

RoHS合规

是

中国RoHS合规

是

UL

cULus认证，UL 61010-1

UL申请号

E230848

CSA

是，通过UL

PNO

是

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

系统电源连接备注

*请勿在电压下连接/断开！

更新和修订

修订编号：0.80 修订日期：05-24-2023

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

系统电源连接备注

*请勿在电压下连接/断开！

更新和修订

修订编号：0.80 修订日期：05-24-2023
