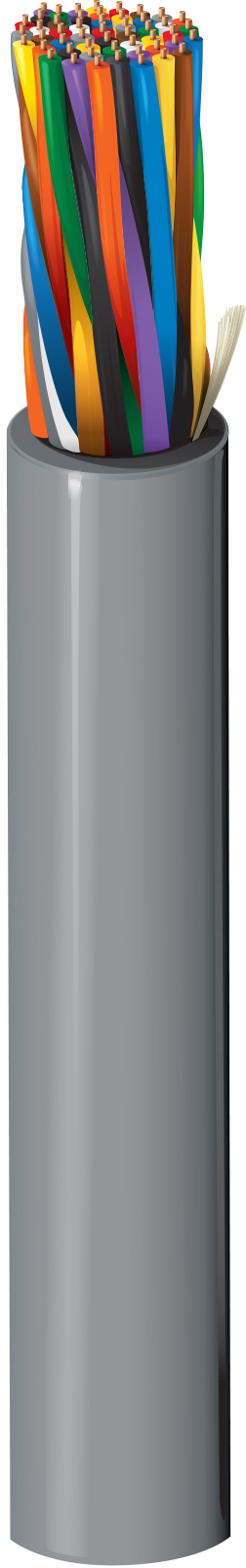

IBDN25R

5e类主干线缆, 25对, U/UTP, CMR

...
5e类建筑主干线缆（100MHz）, 25对, 24AWG实心裸铜导体, U/UTP, 立管CMR, PVC护套
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

建筑主干线缆, 以太网1000BASE-T, 以太网100BASE-TX, 以太网10BASE-T, PoE++, PoE+, PoE

构造详情
导体
尺寸 绞合 材料 对数
24AWG 实心 BC - 裸铜 25
绝缘
材料 色标
PO - 聚烯烃 Western Electric (无撕裂绳)
外层护套
材料 标称直径 是否有撕裂绳
PVC - 聚氯乙烯 0.510 in（13.0 mm） 是

线缆外廓直径（标称）

0.510 in（13.0 mm）

电气特性
电气设备
最大导体DCR 最高电容失衡
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m
延迟
频率 最大延迟 最大延迟偏差 标称传输速度
100 MHz 537.6 ns/100m 45 ns/100m 68%
高频
频率[MHz] 最大插入损耗（衰减） 最低PSNEXT [dB] 最低RL（回波损耗）[dB] 最大/最小拟合阻抗[欧姆]
1 2.0 dB/100m 62.3 20.0 100 ± 15%
4 4.1 dB/100m 53.3 23.0 100 ± 15%
8 5.8 dB/100m 48.8 24.5 100 ± 15%
10 6.5 dB/100m 47.3 25.0 100 ± 15%
16 8.2 dB/100m 44.3 25.0 100 ± 15%
20 9.3 dB/100m 42.8 25.0 100 ± 15%
25 10.4 dB/100m 41.3 24.3 100 ± 15%
31.25 11.7 dB/100m 39.9 23.6 100 ± 15%
62.5 17.0 dB/100m 35.4 21.5 100 ± 15%
100 22.0 dB/100m 32.3 20.1 100 ± 15%
电压
UL额定电压
300 V（CMR）
机械特性
温度
UL温度 运行 安装 储存
60°C -30°C至+60°C 0°C至+60°C -30°C至+60°C
弯曲半径
静态最小值 安装最小值
5.25 in（133 mm） 10.25 in（260.4 mm）

最大拉伸张力

150 lb（68 kg）

线缆毛重

146 lb/1000ft

标准与合规性

环境适应性

室内立管

阻燃性/遇火反应

UL1666立管，FT4

CPR合规性

CPR欧洲分级：Fca；CPR UKCA分级：Fca

NEC/UL合规性

CMR

CEC / C（UL）合规性

CMR

ICEA合规性

S-90-661

NEMA合规性

NEMA WC-63.1

数据类别

5e类

TIA/EIA合规

ANSI/TIA-568.2-D 5e类

第三方性能验证

5e类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

静压室编号

IBDN25P

产品说明

备注

电参数值即基于线缆测试及典型Belden系统内代表性能得出的预期值。印制信息包括递减长度（英尺/米）标记。
历史

更新和修订

修订编号：0.474 修订日期：2024年04月29日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型 长度 UPC
IBDN25R 006500 蓝色 线盘 500 ft 612825061922
IBDN25R 006500 蓝色 线盘 500 ft 612825061922
IBDN25R 008CUT 灰色 定长剪切 612825061908
IBDN25R 008CUT 灰色 定长剪切 1 ft 612825061908
IBDN25R 0081000 灰色 线盘 1,000 ft 612825061915
IBDN25R 0081000 灰色 线盘 1,000 ft 612825061915
IBDN25R 0085000 灰色 线盘 5,000 ft 612825061946
