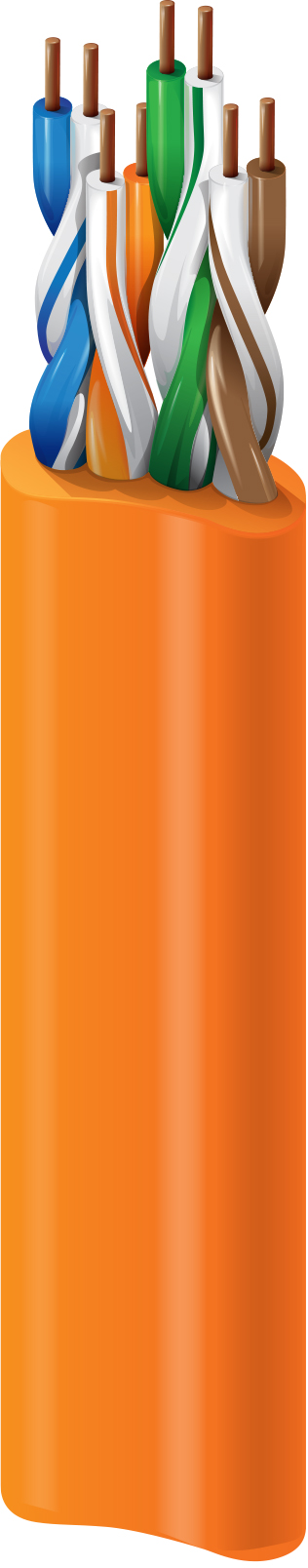

CAT6+ 接插粘连线对, 4对, UTP, PVC护套, CMR

导体

AWG	绞合	材料	对数
24	7x32	TC - 镀锡铜	4

导体数	8
总对数	4

绝缘

材料
PO - 聚烯烃

粘连线对	是

颜色表

编号	颜色
1	白/棕条及棕色
2	白/蓝条及蓝色
3	白/绿条及绿色
4	白/橙条及橙色

外层护套

材料	标称直径	是否有撕裂绳
PVC - 聚氯乙烯	0.365 x 0.165 in	否

导体DCR

最大导体DCR	最大DCR失衡
90 Ohm/km	3%

电容

最高电容失衡	标称互电容
49.2 pF/100m	15 pF/ft

延迟

频率[MHz]	最大延迟	最大延迟偏差	标称传播速度 (VP) [%]
100 MHz	537.6 ns/100m	25 ns/100m	70%

高频

频率[MHz]	最大插入损耗（衰减）	最低NEXT [dB]	最低PSNEXT [dB]	最低ACR [dB]	最低PSACR [dB]	最低ACRF（ELFEXT）[dB]	最低PSACRF（PSELFEXT）[dB]	最低RL（回波损耗）[dB]	最大/最小输入阻抗（未拟合）	最大/最小组合对抗
1 MHz	2.0 dB/100m	74.3 dB	72.3 dB	70.3 dB	70.3 dB	67.8 dB	64.8 dB	20.0 dB	100 ± 12 欧姆	100 ± 15 欧姆
4 MHz	4.1 dB/100m	65.3 dB	63.3 dB	59.2 dB	59.2 dB	55.7 dB	52.8 dB	23.0 dB	100 ± 12 欧姆	100 ± 15 欧姆
8 MHz	5.8 dB/100m	60.3 dB	58.8 dB	53.0 dB	53.0 dB	49.7 dB	46.7 dB	24.5 dB	100 ± 12 欧姆	100 ± 15 欧姆
10 MHz	6.5 dB/100m	59.3 dB	57.3 dB	51.0 dB	51.0 dB	47.8 dB	44.8 dB	25.0 dB	100 ± 12 欧姆	100 ± 15 欧姆
16 MHz	8.2 dB/100m	56.3 dB	54.3 dB	46.0 dB	46.0 dB	43.7 dB	40.7 dB	25.0 dB	100 ± 12 欧姆	100 ± 8 欧姆
20 MHz	9.3 dB/100m	54.8 dB	52.8 dB	43.5 dB	43.5 dB	41.7 dB	38.7 dB	25.0 dB	100 ± 12 欧姆	100 ± 8 欧姆
25 MHz	10.4 dB/100m	53.4 dB	51.4 dB	41.0 dB	42.0 dB	39.8 dB	36.8 dB	24.3 dB	100 ± 15 欧姆	100 ± 8 欧姆
31.25 MHz	11.7 dB/100m	51.9 dB	49.9 dB	38.2 dB	38.2 dB	37.9 dB	34.9 dB	23.6 dB	100 ± 15 欧姆	100 ± 8 欧姆
62.5 MHz	17.0 dB/100m	47.4 dB	45.4 dB	28.4 dB	28.4 dB	31.8 dB	28.9 dB	21.5 dB	100 ± 15 欧姆	100 ± 8 欧姆
100 MHz	22.0 dB/100m	44.3 dB	42.3 dB	25.0 dB	25.0 dB	27.8 dB	24.8 dB	21.0 dB	100 ± 15 欧姆	100 ± 8 欧姆
155 MHz	30.2 dB/100m	41.5 dB	39.5 dB	14.0 dB	14.0 dB	23.9 dB	20.9 dB	21.0 dB	100 ± 15 欧姆	100 ± 8 欧姆
200 MHz	34.8 dB/100m	39.8 dB	37.8 dB	10.0 dB	10.0 dB	21.7 dB	18.8 dB	21.0 dB	100 ± 15 欧姆	100 ± 8 欧姆
250 MHz	39.6 dB/100m	38.3 dB	36.3 dB	3.0 dB	3.0 dB	19.8 dB	16.8 dB	18.0 dB	100 ± 20 欧姆	100 ± 8 欧姆
300 MHz	46.7 dB/100m	37.2 dB	35.2 dB			18.2 dB	15.2 dB	18.0 dB	100 ± 20 欧姆	100 ± 8 欧姆
310 MHz	47.6 dB/100m	36.9 dB	34.9 dB			17.9 dB	14.9 dB	18.0 dB	100 ± 20 欧姆	100 ± 8 欧姆
350 MHz	51.1 dB/100m	36.2 dB	34.2 dB			16.9 dB	13.9 dB	17.0 dB	100 ± 22 欧姆	100 ± 8 欧姆
400 MHz	55.3 dB/100m	35.3 dB	33.3 dB			15.7 dB	12.7 dB	14.0 dB	100 ± 32 欧姆	100 ± 8 欧姆
500 MHz	63.3 dB/100m	33.8 dB	31.8 dB			13.8 dB	10.8 dB	14.0 dB	100 ± 32 欧姆	100 ± 8 欧姆

电压

UL额定电压
300 V RMS

安装温度范围	0°C至+50°C
UL温度等级	75°C
储存温度范围	-20°C至+75°C
工作温度范围	-20°C至+75°C

线缆毛重	28 lb/1000ft
最大拉伸张力	40磅
安装时最小弯曲半径	3.75英寸
最小弯曲半径/短轴	0.5英寸

NEC/(UL) 合规性	CMR
CEC/C(UL) 合规性	CMR
ISO/IEC合规性	11801 ed 2.2 (2011) E级接插线
CPR Euroclass	Eca
数据类别	6类
ANSI合规性	S-116-732-2013 6类接插线，ANSI/NEMA WC-66 6类接插线
TIA/EIA合规	ANSI/TIA-568-C.2 6类接插线
IEEE合规性	IEEE 802.3bt 1型、2型、3型、4型
第三方性能验证	6类接插线

环境空间	立管
欧盟指令 2000/53/EC（ELV）	是
欧盟指令 2003/11/EC（BFR）	是
欧盟指令 2003/96/EC（BFR）	是
欧盟指令 2011/65/EU（RoHS 2）	是
欧盟指令 2012/19/EU（WEEE）	是
欧盟指令 2015/863/EU（RoHS 2 修正案）	是
欧盟指令合规性	是
欧盟CE标志	是
欧盟REACH SVHC合规性 (年-月-日)	2017-07-10
MII第39号令（中国RoHS）	是

适合性 - 架空	否
适合性 - 埋设	否
适合性 - 危险场所	否
适合性 - 室内	是
适合性 - 无卤	否
适合性 - 耐油性	否
适合性 - 户外	否
适合性 - 耐晒性	否

CSA/C(UL) 阻燃性	FT4
UL阻燃性	UL 1666 立管
IEC阻燃性	IEC 60332-1-2
UL额定电压	300 V RMS

静压室（是/否）	否

脚注	C——采用木线盘收线。

备注	电参数值即基于线缆测试以及典型Belden系统中的代表性性能得出的预期值。350 MHz以上的值仅适用于Engineering Information。印制信息包括递减长度标记。导线束粘合在一起。

更新和修订	修订编号：0.514 修订日期：2025年02月03日
