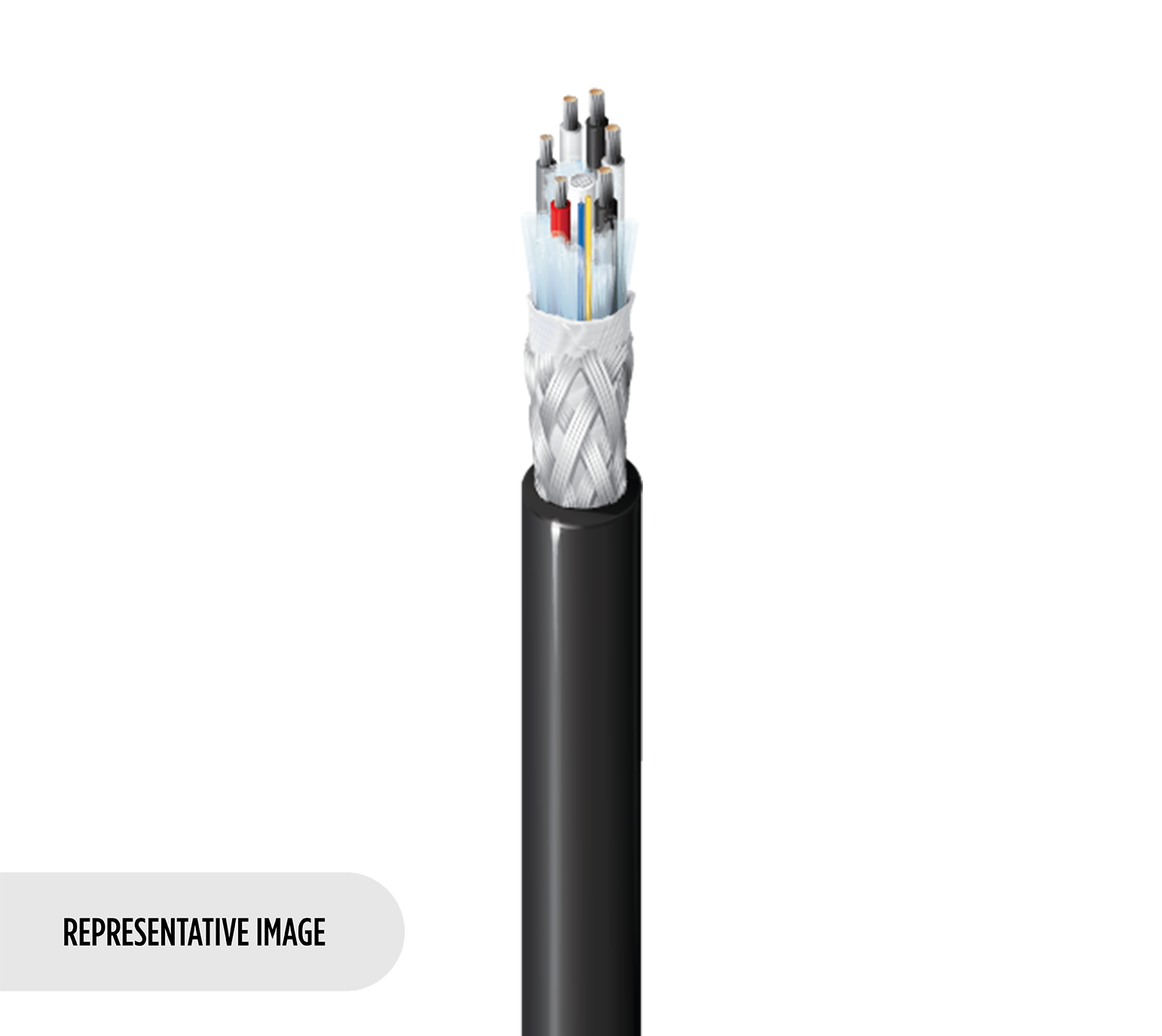

Product Number: 2824RW
Indoor/Outdoor Stadium Cable, 3-Channel SMPTE, 6 Fiber, 6 Conductor 18 AWG, 6 Conductor 24 AWG, CPE Jacket
Indoor/Outdoor, 3-Channel SMPTE Stadium Cable, 6 Single Mode Fibers, 6 TC Conductor 18 AWG (19x30) and 6 TC Conductor 24 AWG (7x32), Beldfoil Shields, Water Blocking Tape, CPE Jacket
-
可用性:
-
全球库存:
规格
产品概述
适合应用 | 3通道复合摄像机线缆 |
---|
多导体
多导体导线和绝缘
元件 | 导体数量 | AWG | 绞合 | 材料 | 标称导体DCR | 绝缘材料 | 绝缘标称直径 |
---|---|---|---|---|---|---|---|
Quad 1、Quad 2、Quad 3 | 6 | 24 | 7x32 | TC - 镀锡铜 | 23.3 Ohm/1000ft | PVC - 聚氯乙烯 | 0.038英寸 |
Quad 1、Quad 2、Quad 3 | 6 | 18 | 19x30 | TC - 镀锡铜 | 6.67 Ohm/1000ft | PVC - 聚氯乙烯 | 0.080英寸 |
多导体颜色表
描述 | 颜色 |
---|---|
Quad 1 - 24AWG | 红色 |
Quad 1 - 24AWG | 灰色 |
Quad 1 - 18AWG | 白色 |
Quad 1 - 18AWG | 黑色 |
Quad 2 - 24AWG | 红/黄 |
Quad 2 - 24AWG | 灰/黄 |
Quad 2 - 18AWG | 白/黄 |
Quad 2 - 18AWG | 黑/黄 |
Quad 3 - 24AWG | 红/橙 |
Quad 3 - 24AWG | 灰/橙 |
Quad 3 - 18AWG | 白/橙 |
Quad 3 - 18AWG | 黑/橙 |
多导体内部屏蔽
层级 | 内部屏蔽类型 | 内部屏蔽材料 | 内部屏蔽覆盖 | 引流线AWG | 引流线绞合 | 引流线材料 | 引流线位置 |
---|---|---|---|---|---|---|---|
每Quad | 屏蔽胶带 | 铝/聚合物(有箔) | 100% | 22 | 7x30 | TC - 镀锡铜 | 位于各个Quad的屏蔽胶带下 |
多导体UL电压
UL描述 | UL额定电压 |
---|---|
24AWG | 300 V RMS |
18AWG | 300 V RMS |
光纤
光缆构造
光纤类型 | 光纤数 |
---|---|
OS2、G.657.A2 | 6 |
光纤颜色代码 |
黄色印刷 |
---|
缓冲规格
缓冲材料 | 缓冲直径 |
---|---|
PVC - 聚氯乙烯 | 900 µm |
活动亚单元数量 |
6 |
---|---|
亚单元位置数 |
6 |
每个亚单元光纤数量 |
1 |
模场直径 |
9.2 µm |
SM1光缆时的波长 |
1310 nm、1550 nm |
1310 nm时的最大衰减值 |
0.50 dB/km |
1550 nm时的最大衰减值 |
0.50 dB/km |
整体线缆
导体材料: |
镀锡铜 |
---|
护套 |
CPE |
---|---|
外部护套1 1_CP_OV时的标称直径 |
0.555英寸 |
工作温度范围 |
-40°C至70°C |
安装温度范围 |
-10°C至70°C |
储存温度范围 |
-40°C至70°C |
最大拉伸张力 |
2700 N |
线缆毛重 |
134 lb/1000ft |
适用标准和环保计划
NEC/(UL) 合规性 |
CMR |
---|---|
欧盟指令 2011/65/EU(RoHS 2) |
是 |
欧盟指令 2015/863/EU(RoHS 2 修正案) |
是 |
欧盟指令 2000/53/EC(ELV) |
是 |
欧盟指令 2012/19/EU(WEEE) |
是 |
欧盟指令 2003/11/EC(BFR) |
是 |
CA Prop 65(针对线缆的CJ) |
是 |
中国RoHS II(GB/T26572-2011) |
是 |
适合性
适合性 - 室内 |
是 |
---|---|
适合性 - 户外 |
是 |
燃烧测试
UL阻燃性 |
UL1666竖井 |
---|
静压室/非静压室
静压室(是/否) |
否 |
---|
产品说明
备注 |
四芯铜导体单独屏蔽,配单独引流线 |
---|
历史
更新和修订 |
修订编号:0.145 修订日期:2023年11月27日 |
---|
信息
更新和修订 |
修订编号:0.145 修订日期:2023年11月27日 |
---|
零件编号
货号 | 颜色 | UPC | 长度 |
---|---|---|---|
2824RW 005CUT | 绿色 | ||
2824RW 0051000 | 深绿色 | 612825400066 | 1,000 ft |
2824RW 0055000 | 深绿色 | 612825400073 | 5,000 ft |
