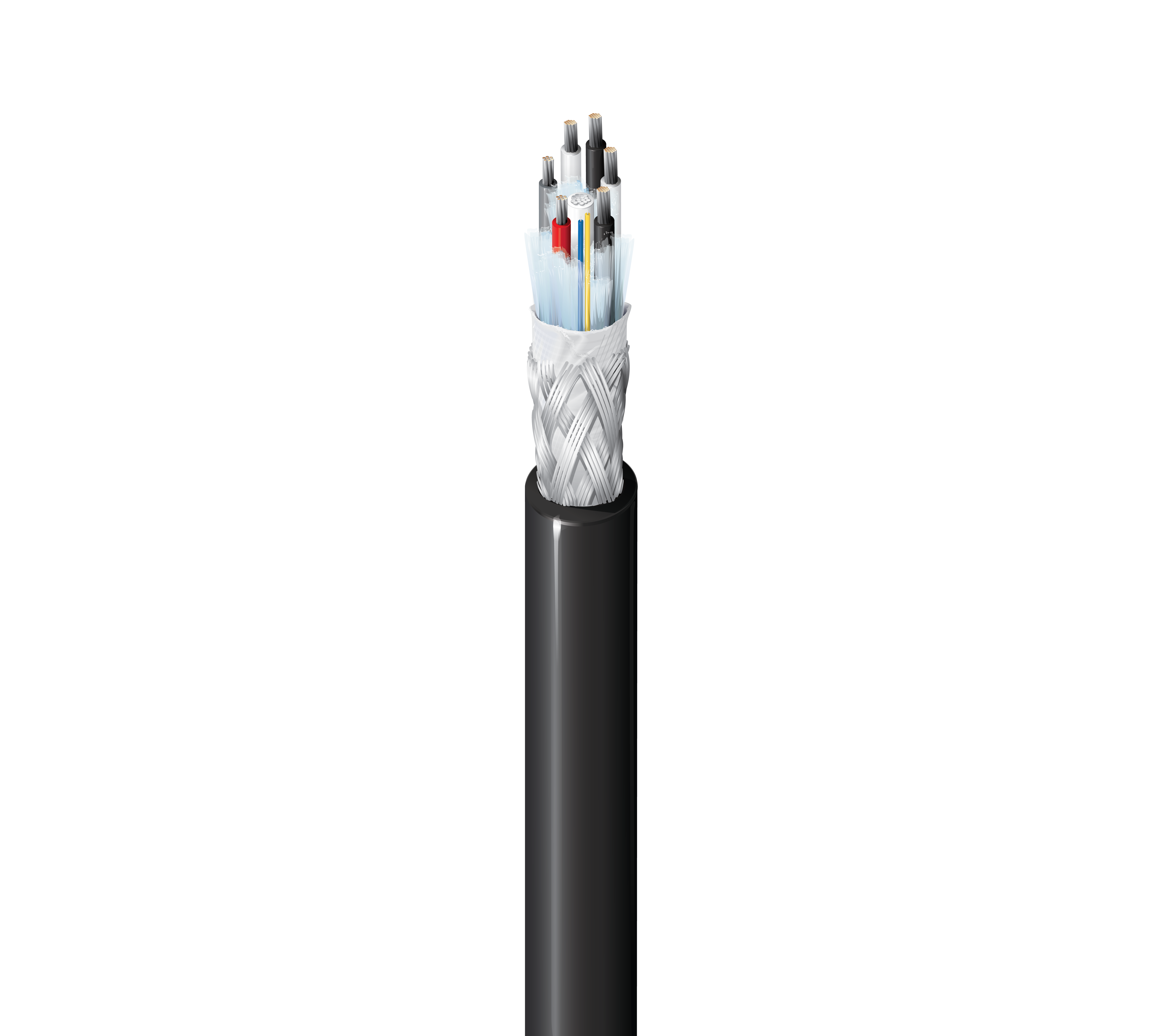

Product Number: 7804PX
SMPTE 311M Cable, 2 Fiber, 2 Conductor 24 AWG, 4 Conductor 20 AWG, PVDF Jacket, I/O CMP
Industry Standard SMPTE 311M Cable, 2 Single Mode Fibers, 2 TC Conductors 24 AWG (7x32) and 4 TC Conductors 20 AWG (19x32), PVC Insulation, TC Braid Shield (95% coverage), PVDF Jacket, Indoor/Outdoor CMP
-
可用性：
美洲
-
全球库存：
已上市
规格
产品概述
| 适合应用 | 室内/户外, 广播, 演播室, SMPTE 311 |
|---|
多导体
多导体导线和绝缘
| 元件 | 导体数量 | AWG | 绞合 | 材料 | 标称导体DCR | 绝缘材料 | 绝缘标称直径 |
|---|---|---|---|---|---|---|---|
| 24AWG | 2 | 24 | 7x32 | TC - 镀锡铜 | 23.3 Ohm/1000ft | FEP - 氟化乙丙烯 | 0.038英寸 |
| 20AWG | 4 | 20 | 19x32 | TC - 镀锡铜 | 8.8 Ohm/1000ft | FEP - 氟化乙丙烯 | 0.054英寸 |
多导体颜色表
| 描述 | 颜色 |
|---|---|
| 24AWG | 红色 |
| 24AWG | 灰色 |
| 20AWG | 白色 |
| 20AWG | 白色 |
| 20AWG | 黑色 |
| 20AWG | 黑色 |
|
屏蔽 |
编织 |
|---|
|
导体DCR1_CP_MC的标称外屏蔽DCR |
3.5 Ohm/1000ft |
|---|
多导体UL电压
| UL描述 | UL额定电压 |
|---|---|
| 24AWG | 300 V RMS |
| 20AWG | 300 V RMS |
光纤
光缆构造
| 光纤类型 | 光纤数 |
|---|---|
| OS2、G.657.A2 | 2 |
|
光纤颜色代码 |
黄色、蓝色 |
|---|
缓冲规格
| 缓冲直径 |
|---|
| 900 µm |
|
模场直径 |
9.2 µm |
|---|---|
|
SM1光缆时的波长 |
1310nm，1550 nm |
|
1310 nm时的最大衰减值 |
0.50 dB/km |
|
1550 nm时的最大衰减值 |
0.50 dB/km |
整体线缆
|
导体材料： |
镀锡铜 |
|---|
外层护套
| 标称直径 |
|---|
| 0.249英寸 |
整体屏蔽
| 第1层 | 类型 | 材料 | 覆盖率 |
|---|---|---|---|
| 整体 | 编织 | TC - 镀锡铜 | 80% |
|
护套 |
PVDF |
|---|---|
|
外部护套1 1_CP_OV时的标称直径 |
0.259英寸 |
|
工作温度范围 |
-20°C至75°C |
|
安装温度范围 |
0°C至75°C |
|
储存温度范围 |
-20°C至75°C |
|
最大拉伸张力 |
1350 N |
|
线缆毛重 |
59 lb/1000ft |
适用标准和环保计划
|
NEC/(UL) 合规性 |
CMP |
|---|---|
|
CEC/C(UL) 合规性 |
CMP |
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2015/863/EU（RoHS 2 修正案） |
是 |
|
欧盟指令 2000/53/EC（ELV） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
欧盟指令 2003/11/EC（BFR） |
是 |
适合性
|
适合性 - 架空 |
是 - 需有承力吊索支撑 |
|---|---|
|
适合性 - 室内 |
是 |
|
适合性 - 户外 |
是 |
|
适合性 - 耐晒性 |
是 |
燃烧测试
|
UL阻燃性 |
UL910斯坦纳隧道测试 |
|---|---|
|
CSA/C(UL) 阻燃性 |
FT6 |
历史
|
更新和修订 |
修订编号：0.15 修订日期：2024年02月27日 |
|---|
信息
|
更新和修订 |
修订编号：0.15 修订日期：2024年02月27日 |
|---|
零件编号
| 货号 | 颜色 | 长度 |
|---|---|---|
| 7804PX 0101000 | 黑色 | 1,000 ft |
| 7804PX 0104000 | 黑色 | 4,000 ft |
