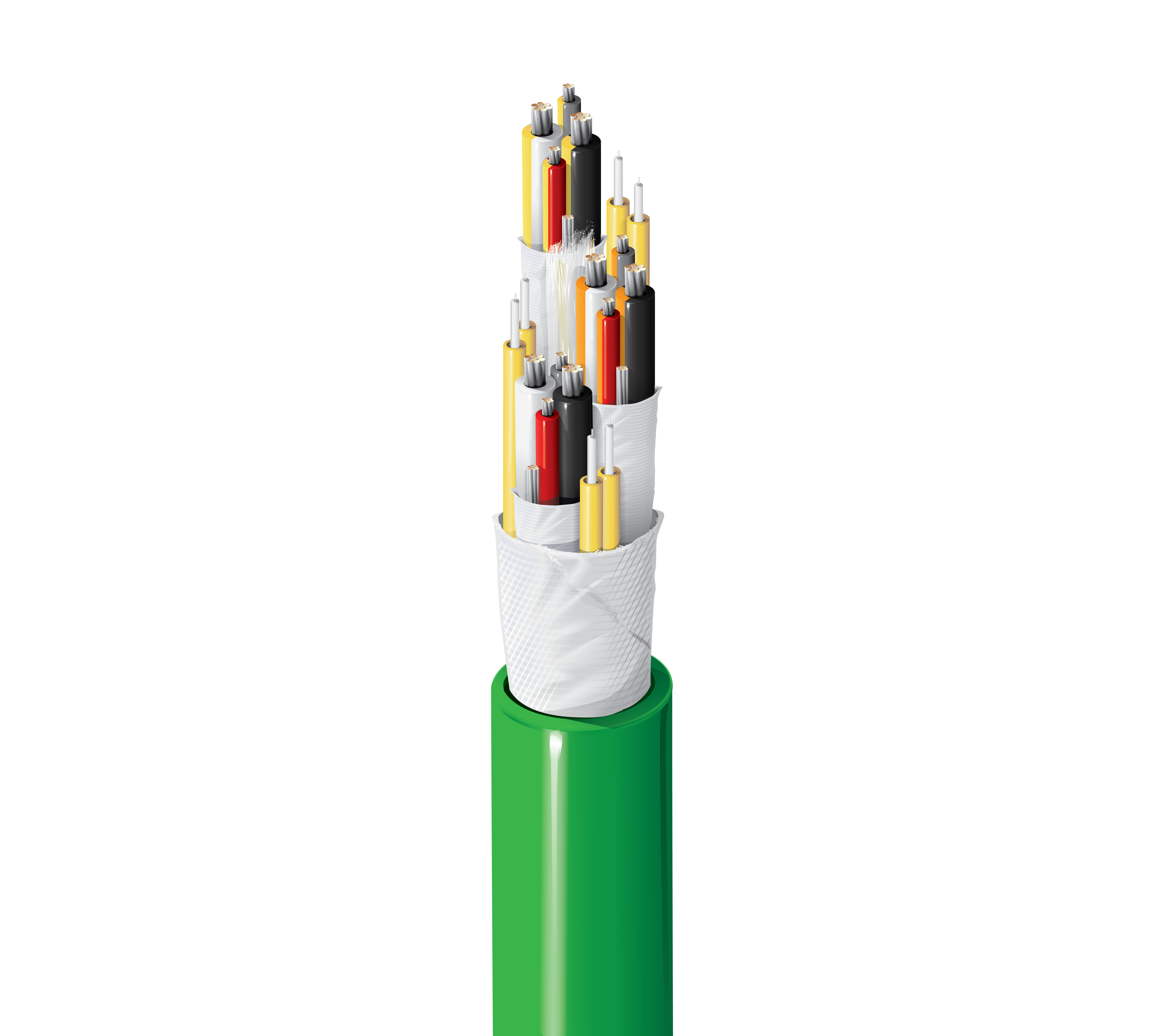

Product Number: 7824R
3-Channel SMPTE Stadium Cable, 6 Fiber, 6 Conductor 18 AWG, 6 Conductor 24 AWG, CMR
3-Channel SMPTE Stadium Cable, 6 Single Mode Fiber, 6 TC Conductor (19x30) 18 AWG and 6 TC Conductor (7x32) 24 AWG, PVC Insulation, Beldfoil Shield, PVC Jacket, Riser
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | 3通道复合摄像机线缆 |
|---|
多导体
多导体导线和绝缘
| 元件 | 导体数量 | AWG | 绞合 | 材料 | 标称导体DCR | 绝缘材料 | 绝缘标称直径 |
|---|---|---|---|---|---|---|---|
| Quad 1、Quad 2、Quad 3 | 6 | 24 | 7x32 | TC - 镀锡铜 | 23.3 Ohm/1000ft | PVC - 聚氯乙烯 | 0.038英寸 |
| Quad 1、Quad 2、Quad 3 | 6 | 18 | 19x30 | TC - 镀锡铜 | 6.67 Ohm/1000ft | PVC - 聚氯乙烯 | 0.080英寸 |
多导体颜色表
| 描述 | 颜色 |
|---|---|
| Quad 1 - 24 AWG | 红色 |
| Quad 1 - 24 AWG | 灰色 |
| Quad 1 - 18 AWG | 白色 |
| Quad 1 - 18 AWG | 黑色 |
| Quad 2 - 24 AWG | 红/黄 |
| Quad 2 - 24 AWG | 灰/黄 |
| Quad 2 - 18 AWG | 白/黄 |
| Quad 2 - 18 AWG | 黑/黄 |
| Quad 3 - 24 AWG | 红/橙 |
| Quad 3 - 24 AWG | 灰/橙 |
| Quad 3 - 18 AWG | 白/橙 |
| Quad 3 - 18 AWG | 黑/橙 |
|
屏蔽 |
多个或特种 |
|---|
多导体内部屏蔽
| 层级 | 内部屏蔽类型 | 内部屏蔽材料 | 内部屏蔽覆盖 | 引流线AWG | 引流线绞合 | 引流线材料 | 引流线直径 | 引流线位置 |
|---|---|---|---|---|---|---|---|---|
| 每Quad | 屏蔽胶带 | 铝/聚合物（有箔） | 100.0 % | 22 | 7x30 | TC - 镀锡铜 | 0.030英寸 | 位于各个Quad的屏蔽胶带下 |
多导体UL电压
| UL描述 | UL额定电压 |
|---|---|
| 24AWG | 300 V RMS |
| 18AWG | 300 V RMS |
光纤
光缆构造
| 光纤类型 | 光纤数 |
|---|---|
| OS2、G.657.A2 | 6 |
|
光纤颜色代码 |
黄色印刷 |
|---|
缓冲规格
| 缓冲材料 | 缓冲直径 |
|---|---|
| PVC - 聚氯乙烯 | 900 µm |
|
活动亚单元数量 |
6 |
|---|---|
|
亚单元位置数 |
6 |
|
每个亚单元光纤数量 |
1 |
|
模场直径 |
9.2 µm |
|
SM1光缆时的波长 |
1310 nm、1550 nm |
|
1310 nm时的最大衰减值 |
0.50 dB/km |
|
1550 nm时的最大衰减值 |
0.50 dB/km |
整体线缆
|
导体材料： |
镀锡铜 |
|---|
外层护套
| 材料 |
|---|
| PVC - 聚氯乙烯 |
|
护套 |
PVC |
|---|---|
|
外部护套1 1_CP_OV时的标称直径 |
.525 in |
|
工作温度范围 |
-20°C至60°C |
|
最大拉伸张力 |
167磅 |
|
线缆毛重 |
161 lb/1000ft |
适用标准和环保计划
|
NEC/(UL) 合规性 |
CMR |
|---|---|
|
CEC/C(UL) 合规性 |
CMG |
|
其他标准 |
SMPTE 311 |
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2000/53/EC（ELV） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
CA Prop 65（针对线缆的CJ） |
是 |
|
中国RoHS II（GB/T26572-2011） |
是 |
适合性
|
适合性 - 室内 |
是 |
|---|
燃烧测试
|
CSA/C(UL) 阻燃性 |
UL 1666立轴 |
|---|
静压室/非静压室
|
静压室（是/否） |
N |
|---|
历史
|
更新和修订 |
修订编号：0.176 修订日期：2023年11月27日 |
|---|
信息
|
更新和修订 |
修订编号：0.176 修订日期：2023年11月27日 |
|---|
零件编号
| 货号 | 颜色 | UPC | 长度 |
|---|---|---|---|
| 7824R 0051000 | 深绿色 | 612825418252 | 1,000 ft |
| 7824R 0052000 | 深绿色 | 612825443032 | 2,000 ft |
| 7824R 0054000 | 深绿色 | 612825435013 | 4,000 ft |
| 7824R 0051500 | 深绿色 | 612825418269 | 1,500 m |
