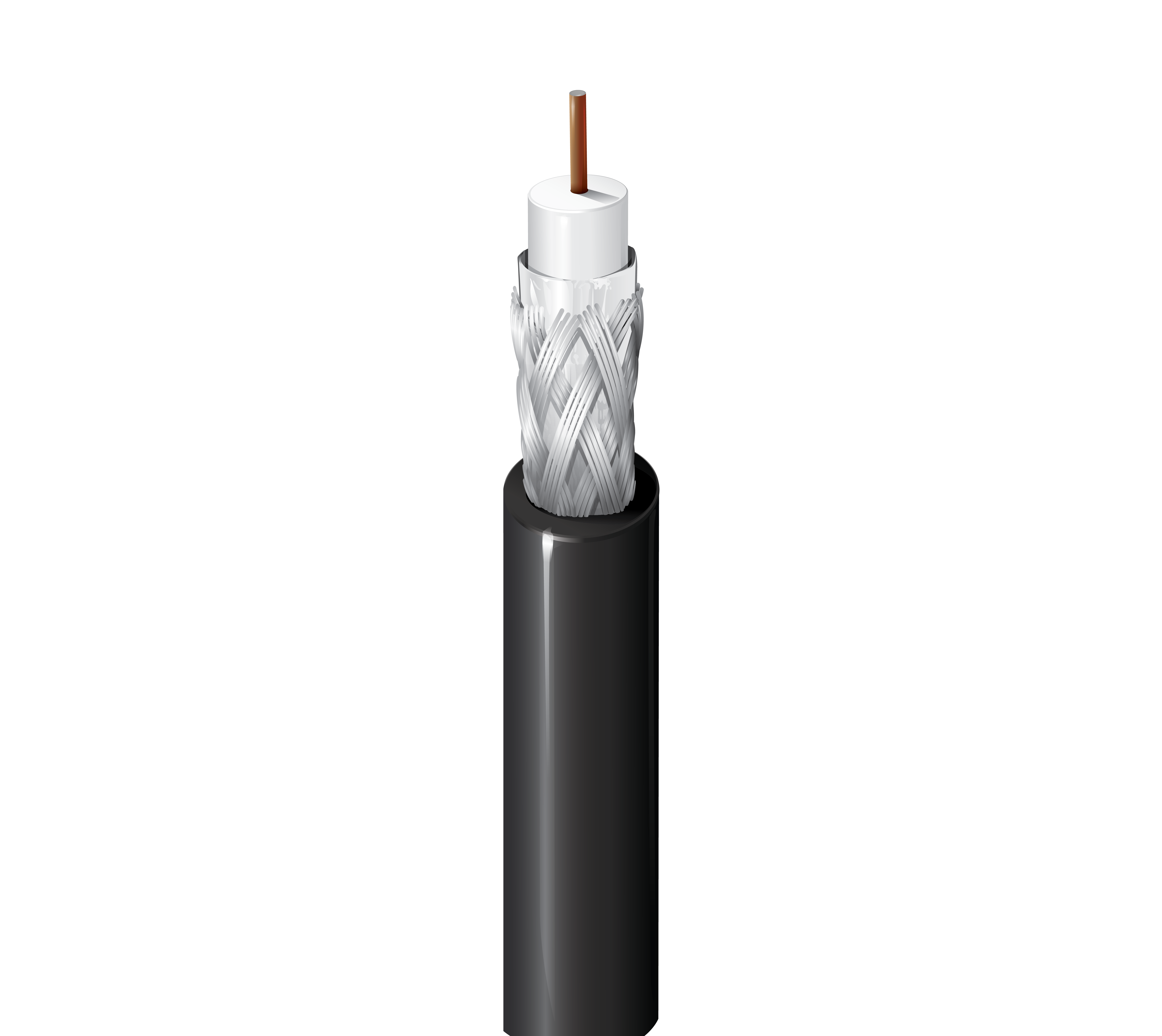

1523A

宽带同轴线缆, 11系列, 14 AWG实心BCCS, 箔 + 60%铝编织, PVC护套, CM

宽带同轴线缆, 11系列, 14 AWG实心裸铜包钢导体, PE绝缘, 箔 + 60%铝编织屏蔽, PVC护套, CM

索取报价

分享

获得产品提醒

规格

报告错误

适合应用	宽带, 有线电视（CATV), 射频分接线缆, 空中 (OTA) 天线

串行型	11

元件	尺寸	绞合	标称直径	材料
同轴线缆	14AWG	实心	0.064英寸	BCCS - 裸铜包钢

材料	标称绝缘直径	色标
PE——聚乙烯（泡沫）	0.280 in（7.11 mm）	白色

层级	外屏蔽型	材料	材料商品名称	覆盖率
1	屏蔽胶带	三层复合（铝+聚乙烯+铝）	Duobond® II	100%
2	编织	铝		60%

材料	标称直径
PVC - 聚氯乙烯	0.393 in（9.98 mm）

线缆外廓直径（标称）	0.393 in（9.98 mm）

频率	分钟结构回波损耗
5 - 1000 MHz	20 dB

频率	最大衰减值
5 MHz	0.38 dB/100ft
55 MHz	0.96 dB/100ft
211 MHz	1.90 dB/100ft
250 MHz	2.05 dB/100ft
270 MHz	2.13 dB/100ft
300 MHz	2.25 dB/100ft
330 MHz	2.35 dB/100ft
350 MHz	2.42 dB/100ft
400 MHz	2.60 dB/100ft
450 MHz	2.75 dB/100ft
500 MHz	2.90 dB/100ft
550 MHz	3.04 dB/100ft
600 MHz	3.18 dB/100ft
750 MHz	3.65 dB/100ft
870 MHz	4.06 dB/100ft
1000 MHz	4.35 dB/100ft

标称导体DCR	标称外屏蔽DCR	导体到屏蔽标称电容	标称特性阻抗	标称传输速度
11欧姆/1000英尺（36欧姆/公里）	4.1 Ohm/1000ft (13 Ohm/km)	16.3 pF/ft (53.5 pF/m)	75 Ohm	83%

UL额定电压
300 V (CM)，(CM)

UL温度	运行
75°C	-40°C至+75°C

静态最小值	安装最小值
3.9 in（99 mm）	3.9 in（99 mm）

最大拉伸张力	199 lb (90.3 kg)
线缆毛重	199

环境适应性	室内（非立管或压力通风系统），室内，架空 - 仅黑色，承力吊索支撑
可持续发展	CA Prop 65
阻燃性/遇火反应	UL1685 UL荷载, FT4
CPR合规性	CPR Euroclass：Eca
NEC/UL合规性	第800条，CM，CATV
CEC / C（UL）合规性	CM
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)
英国监管合规性	UKCA标识
APAC合规性	中国RoHS II（GB/T26572-2011）
其他标准合规性	ANSI/SCTE 74
静压室编号	1523AP

更新和修订	修订编号：0.495 修订日期：2024年04月29日

零件编号

货号	颜色	收起类型	长度	UPC	脚注
1523A 0101000	黑色	线盘	1,000 ft	612825316350
1523A 0091000	白色	线盘	1,000 ft	612825117063	C
