| 适合应用 | 室外, 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等 |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。 |

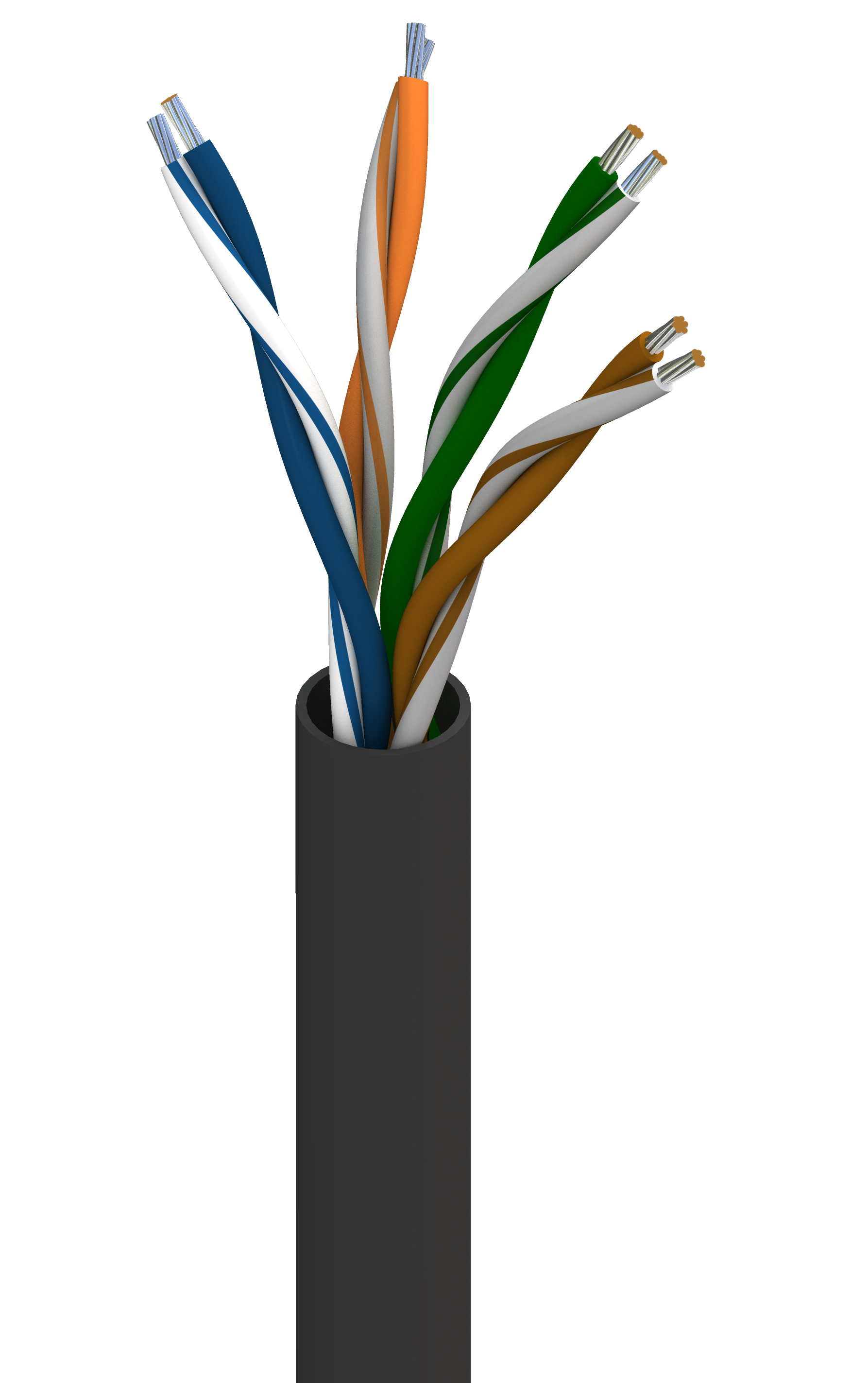

| 元件 | 尺寸 | 绞合 | 材料 | 对数 | 元件数 |
|---|---|---|---|---|---|
| 线对 | 24AWG | 7x32 | TC - 镀锡铜 | 4 | 4 |
| 材料 | 色标 |
|---|---|
| PO - 聚烯烃 | 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色 |
|
粘连线对 |
是 |
|---|
| 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.242 in（6.15 mm） | 否 |
|
线缆外廓直径（标称） |
0.242 in（6.15 mm） |
|---|
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 66 pF/100m |
| 最大延迟 | 最大延迟偏差 | 标称传输速度 |
|---|---|---|
| 510 ns/100m | 25 ns/100m | 70% |
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最大/最小输入阻抗（未拟合）[欧姆] | 最大/最小拟合阻抗[欧姆] |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.4 dB/100m | 65.3 | 65.3 | 62.9 | 63.8 | 60.8 | 20 | 100 ± 12 | 105 ± 10 |
| 4 | 4.8 dB/100m | 56.3 | 56.3 | 51.5 | 51.7 | 48.7 | 23 | 100 ± 12 | 100 ± 10 |
| 8 | 6.8 dB/100m | 51.8 | 51.8 | 45 | 45.7 | 42.7 | 24.5 | 100 ± 12 | 100 ± 10 |
| 10 | 7.7 dB/100m | 50.3 | 50.3 | 42.6 | 43.8 | 40.8 | 25 | 100 ± 12 | 100 ± 10 |
| 16 | 9.7 dB/100m | 47.3 | 47.3 | 37.5 | 39.7 | 36.7 | 25 | 100 ± 12 | 100 ± 10 |
| 20 | 11.0 dB/100m | 45.8 | 45.8 | 34.8 | 37.7 | 34.7 | 25 | 100 ± 12 | 100 ± 10 |
| 25 | 12.4 dB/100m | 44.3 | 44.3 | 31.9 | 35.8 | 32.8 | 24.3 | 100 ± 15 | 100 ± 10 |
| 31.25 | 13.9 dB/100m | 42.9 | 42.9 | 29 | 33.9 | 30.9 | 23.6 | 100 ± 15 | 100 ± 10 |
| 62.5 | 20.2 dB/100m | 38.4 | 38.4 | 18.3 | 27.8 | 24.8 | 21.5 | 100 ± 15 | 100 ± 10 |
| 100 | 26.0 dB/100m | 35.3 | 35.3 | 9.2 | 23.8 | 20.8 | 20.1 | 100 ± 18 | |
| 155 | 33.2 dB/100m | 32.5 | 32.5 | 0 | 19.9 | 16.9 | 19 | 100 ± 18 | |
| 200 | 38.4 dB/100m | 30.8 | 30.8 | 17.7 | 14.7 | 19 | 100 ± 20 | ||
| 250 | 43.7 dB/100m | 29.3 | 29.3 | 15.8 | 12.8 | 18 | 100 ± 20 | ||
| 300 | 48.6 dB/100m | 28.2 | 28.2 | 14.2 | 11.2 | 18 | 100 ± 20 | ||
| 310 | 49.5 dB/100m | 27.9 | 27.9 | 13.9 | 10.9 | 18 | 100 ± 20 | ||
| 350 | 53.2 dB/100m | 27.2 | 27.2 | 12.9 | 9.9 | 17 | 100 ± 22 |
| UL额定电压 |
|---|
| 300 V (CMR), 300 V (CMX-室外) |
| UL温度 | 运行 | 安装 | 储存 |
|---|---|---|---|
| 60°C | -40°C至+75°C | -25°C至+75°C | -25°C至+75°C |
| 静态最小值 |
|---|
| 0.25 in（6.4 mm） |
|
最大拉伸张力 |
40 lb（18 kg） |
|---|---|
|
线缆毛重 |
26 lb/1000ft |
|
环境适应性 |
室内/室外，室内，室外，耐晒，耐油 |
|---|---|
|
阻燃性/遇火反应 |
UL 1666立管，FT4，IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass：Eca |
|
NEC/UL合规性 |
第800条，CMR，CMX-户外 |
|
CEC / C（UL）合规性 |
CMX-室外 |
|
数据类别 |
5e类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 5e类 |
|
第三方性能验证 |
5e类跳线 |
|
ISO/IEC合规性 |
ISO/IEC 11801-1、IEC 61156-6 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
备注 |
EtherNet/IP是ControlNet international, Ltd. 的商标，由Open DeviceNet Vendor Association, Inc. 授权使用。工作温度受长度降额影响。线缆通过了-40C冷弯测试（依据 UL1581）。 |
|---|
|
更新和修订 |
修订编号：0.569 修订日期：2024年04月29日 |
|---|
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 7924A 0105000 | 黑色 | C | |||
| 7924A 0101000 | 黑色 | 线盘 | 1,000 ft | 612825191414 | C |
| 7924A 0102000 | 黑色 | 线盘 | 2,000 ft | 612825191421 | C |
| 7924A 0061000 | 蓝色 | 线盘 | 1,000 ft | 612825191391 | C |
| 7924A 0081000 | 灰色 | 线盘 | 1,000 ft | 612825191407 | C |
| 7924A 0021000 | 红色 | 线盘 | 1,000 ft | 612825191384 | C |
| 7924A 1NH1000 | 蓝绿色 | 线盘 | 1,000 ft | 612825191438 | C |
