规格
产品概述
| 适合应用 | 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等 |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。 |

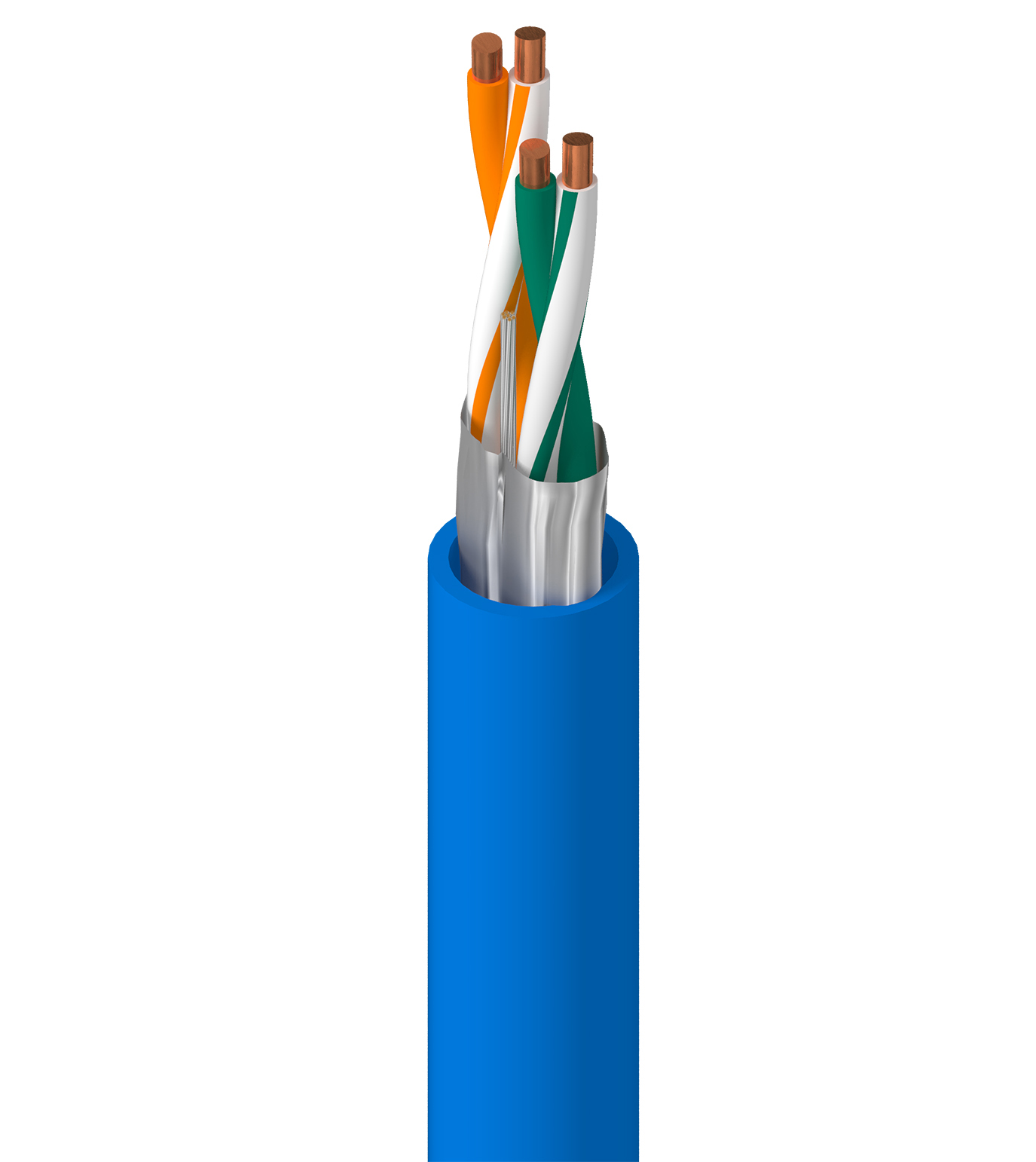

构造详情
导体
| 元件 | 尺寸 | 绞合 | 材料 | 对数 | 元件数 |
|---|---|---|---|---|---|
| 线对 | 24AWG | 实心 | BC - 裸铜 | 2 | 2 |
绝缘
| 材料 | 色标 |
|---|---|
| PO - 聚烯烃 | 白色/橙条纹和橙色、白色/绿色条纹和绿色 |
|
粘连线对 |
是 |
|---|
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 |
|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 24 AWG (7x32) TC |
外层护套
| 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.235 in（5.97 mm） | 否 |
|
线缆外廓直径（标称） |
0.235 in（5.97 mm） |
|---|
电气特性
电气设备
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 90 pF/100m |
延迟
| 最大延迟 | 最大延迟偏差 | 标称传输速度 |
|---|---|---|
| 552 ns/100m | 45 ns/100m | 70% |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低ACR [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最小 SRL（结构回波损耗） [dB] | 最大/最小输入阻抗（未拟合）[欧姆] | 最大/最小拟合阻抗[欧姆] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.1 dB/100m | 65.3 | 62.3 | 63.2 | 60 | 63.8 | 60.8 | 23 | 23 | 100 ± 20.2 | 105 ± 10 |
| 4 | 4.0 dB/100m | 56.3 | 53.3 | 56.3 | 49 | 51.7 | 48.7 | 23 | 23 | 100 ± 14.2 | 100 ± 10 |
| 8 | 5.6 dB/100m | 51.8 | 48.8 | 46.2 | 43 | 45.7 | 42.7 | 23 | 24.5 | 100 ± 11.3 | 100 ± 10 |
| 10 | 6.3 dB/100m | 50.3 | 47.3 | 43.9 | 41 | 43.8 | 40.8 | 25 | 25 | 100 ± 11.3 | 100 ± 10 |
| 16 | 8.0 dB/100m | 47.3 | 44.3 | 35.2 | 36 | 39.7 | 36.7 | 25 | 25 | 100 ± 11.3 | 100 ± 10 |
| 20 | 9.0 dB/100m | 45.8 | 42.8 | 36.5 | 33.5 | 37.7 | 34.7 | 25 | 25 | 100 ± 11.3 | 100 ± 10 |
| 25 | 10.1 dB/100m | 44.3 | 41.3 | 34.2 | 30.9 | 35.8 | 32.8 | 25.5 | 24.3 | 100 ± 11.3 | 100 ± 10 |
| 31.25 | 11.4 dB/100m | 42.9 | 39.9 | 31.3 | 28 | 33.9 | 30.9 | 23.6 | 23.6 | 100 ± 13.2 | 100 ± 10 |
| 62.5 | 16.5 dB/100m | 38.4 | 35.4 | 21.6 | 19 | 27.8 | 24.8 | 21.5 | 21.5 | 100 ± 16.9 | 100 ± 10 |
| 100 | 21.3 dB/100m | 35.3 | 32.3 | 17.1 | 11 | 23.8 | 20.8 | 20.1 | 20.1 | 100 ± 20.0 | 100 ± 10 |
| 155 | 28.1 dB/100m | 32.5 | 29.5 | 4.4 | 1.4 | 19.9 | 16.9 | 15.8 | 100 ± 25.0 | 100 ± 15 | |
| 200 | 32 dB/100m | 30.8 | 27.8 | 4 | 1 | 17.7 | 14.7 | 15 | 100 ± 25.0 | 100 ± 15 |
电压
| UL额定电压 |
|---|
| 300 V（CMR） |
机械特性
温度
| UL温度 | 运行 | 安装 | 储存 |
|---|---|---|---|
| 60°C | -40°C至+80°C | -25°C至+60°C | -40°C至+80°C |
弯曲半径
| 静态最小值 |
|---|
| 2.560 in（65.02 mm） |
|
最大拉伸张力 |
55 lb（25 kg） |
|---|---|
|
线缆毛重 |
31 lb/1000ft |
标准与合规性
|
环境适应性 |
室内/室外，室内，室外，耐晒，耐油 |
|---|---|
|
阻燃性/遇火反应 |
UL 1685（FT4荷载），FT4，IEEE 1202垂直托架燃烧测试，IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass：Eca |
|
NEC/UL合规性 |
CMR第800条 |
|
CEC / C（UL）合规性 |
CMR |
|
NEMA合规性 |
NEMA WC-63.1 |
|
数据类别 |
5e类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 5e类 |
|
ISO/IEC合规性 |
ISO/IEC 11801-1、IEC 61156-5 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
工作温度受长度降额影响。线缆通过了-40C冷弯测试（依据 UL1581）。低于 4 MHz 的限值仅供参考。 |
|---|
历史
|
更新和修订 |
修订编号：0.568 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 7933A 0101000 | 黑色 | 线盘 | 1,000 ft | 612825191643 | C |
| 7933A 1NH1000 | 蓝绿色 | 线盘 | 1,000 ft | 612825191667 | C |
