规格
产品概述
| 适合应用 | 机器人, 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等 |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。 |

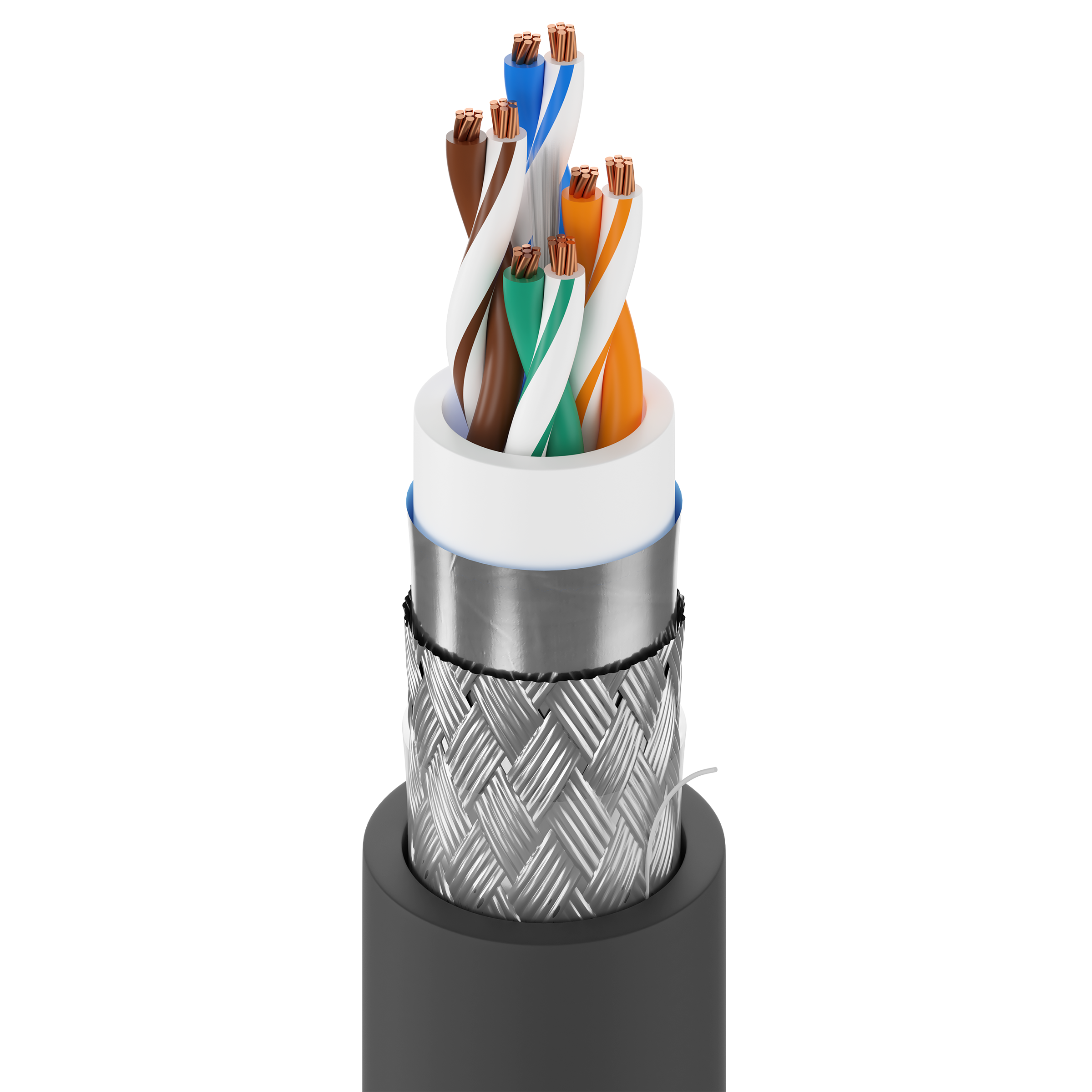

构造详情
导体
| 元件 | 尺寸 | 绞合 | 材料 | 对数 | 元件数 |
|---|---|---|---|---|---|
| 线对 | 24AWG | 7x32 | BCA - 裸铜合金 | 4 | 4 |
绝缘
| 材料 | 色标 |
|---|---|
| PO - 聚烯烃 | 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色 |
|
粘连线对 |
是 |
|---|
内护套
| 隔离层 | 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|---|
| 中心填料 | TPE - 热塑性弹性体 | 0.254 in（6.45 mm） | 否 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 |
|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% |
| 编织 | 镀锡铜（TC） | 85% |
外层护套
| 隔离层 | 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|---|
| 聚酯带 | TPE - 热塑性弹性体 | 0.342 in（8.69 mm） | 是 |
|
线缆外廓直径（标称） |
0.342 in（8.69 mm） |
|---|
电气特性
电气设备
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 330 pF/ft |
延迟
| 最大延迟 | 最大延迟偏差 | 标称传输速度 | 典型延迟偏差 |
|---|---|---|---|
| 510 ns/100m | 45 ns/100m | 69% | 12ns/ft |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低ACR [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最小 SRL（结构回波损耗） [dB] | 最大/最小输入阻抗（未拟合）[欧姆] | 最大/最小拟合阻抗[欧姆] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.5 dB/100m | 65.3 | 62.3 | 62.8 | 59.8 | 63.8 | 60.8 | 20 | 23 | 100 ± 15 | 100 ± 15 |
| 4 | 4.9 dB/100m | 56.3 | 53.3 | 51.4 | 48.4 | 51.7 | 48.7 | 23 | 23 | 100 ± 15 | 100 ± 15 |
| 8 | 6.9 dB/100m | 51.8 | 48.8 | 44.9 | 41.9 | 45.7 | 42.7 | 24.5 | 24.5 | 100 ± 15 | 100 ± 15 |
| 10 | 7.8 dB/100m | 50.3 | 47.3 | 42.5 | 39.5 | 43.8 | 40.8 | 25 | 25 | 100 ± 15 | 100 ± 15 |
| 16 | 9.9 dB/100m | 47.3 | 44.3 | 37.4 | 34.4 | 39.7 | 36.7 | 25 | 25 | 100 ± 15 | 100 ± 15 |
| 20 | 11.1 dB/100m | 45.8 | 42.8 | 34.7 | 31.7 | 37.7 | 34.7 | 25 | 25 | 100 ± 15 | 100 ± 15 |
| 25 | 12.5 dB/100m | 44.3 | 41.3 | 21.8 | 28.8 | 35.8 | 32.8 | 24.3 | 24.3 | 100 ± 15 | 100 ± 15 |
| 31.25 | 14.1 dB/100m | 42.9 | 39.9 | 28.8 | 25.8 | 33.9 | 30.9 | 23.6 | 23.6 | 100 ± 15 | 100 ± 15 |
| 62.5 | 20.4 dB/100m | 38.4 | 35.4 | 18 | 15 | 27.8 | 24.8 | 21.5 | 21.5 | 100 ± 15 | 100 ± 15 |
| 100 | 26.4 dB/100m | 35.3 | 32.3 | 8.9 | 5.9 | 23.8 | 20.8 | 20.1 | 20.1 | 100 ± 15 | 100 ± 15 |
电压
| UL额定电压 |
|---|
| 300 V |
机械特性
温度
| UL温度 | 运行 | 安装 | 储存 |
|---|---|---|---|
| 60°C | -40°C至+80°C | -25°C至+75°C | -40°C至+80°C |
弯曲半径
| 静态最小值 |
|---|
| 3.5 in（89 mm） |
|
最大拉伸张力 |
40 lb（18 kg） |
|---|---|
|
线缆毛重 |
62 lb/1000ft |
标准与合规性
|
环境适应性 |
室内/室外，室内，室外，耐晒，耐油 |
|---|---|
|
阻燃性/遇火反应 |
UL 1581（垂直配线架） (VW-1), FT1 |
|
CPR合规性 |
CPR Euroclass：Eca |
|
数据类别 |
5e类 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
运行温度取决于长度降额。线缆根据UL 1581经过-40C冷弯。AWM 20626 80C 300V。*必须使用特殊RJ45插头。请参阅WWW. BELDEN.COM-工具-连接器交叉参考。 |
|---|
历史
|
更新和修订 |
修订编号：0.548 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 7938A B59500 | 黑色、哑光 | 线盘 | 500 ft | 612825191735 | C |
| 7938A B591000 | 哑光黑 | 612825406204 | C |
