规格

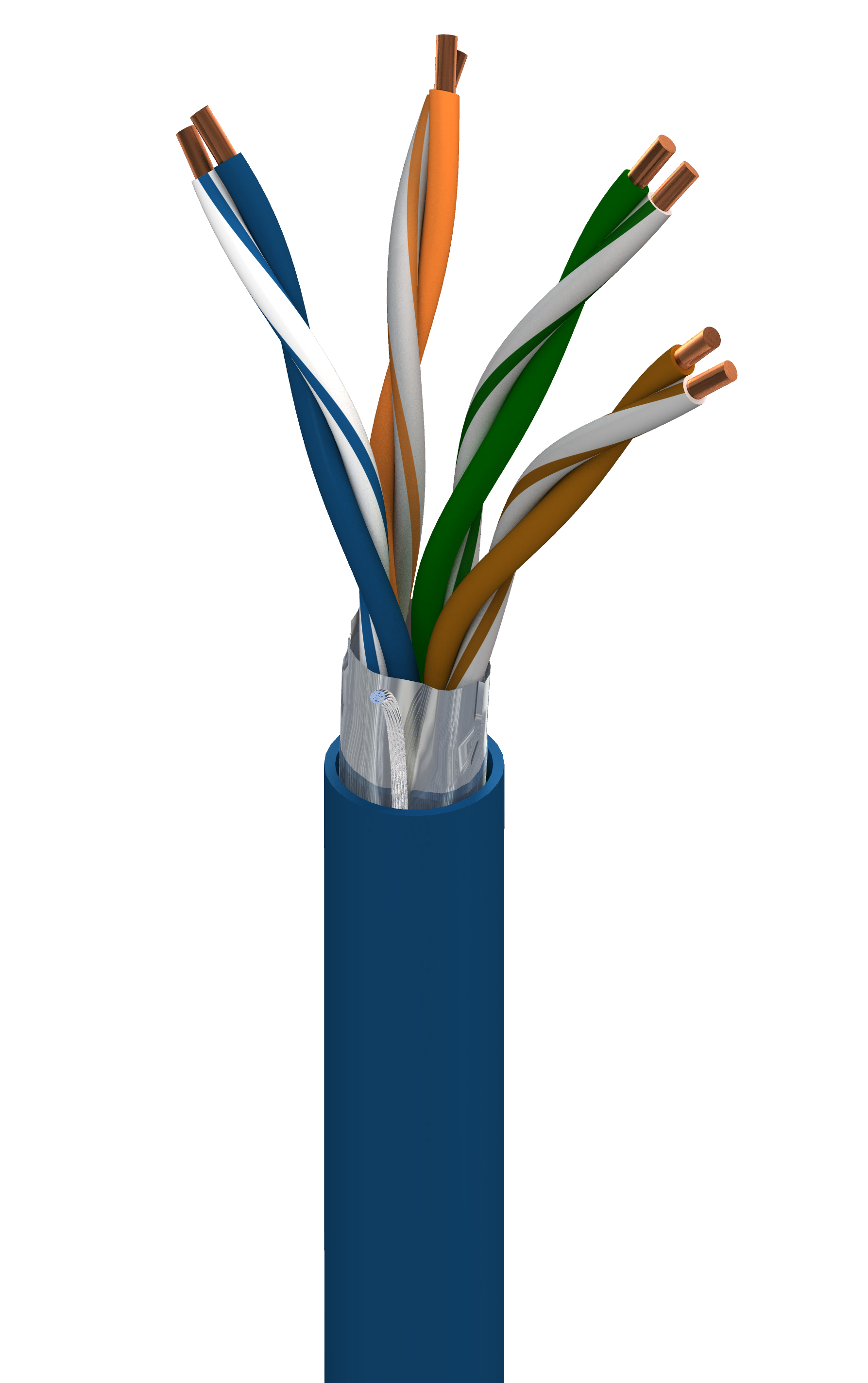

产品概述
| 适合应用 | 极端温度, 暴露于石油和汽油中, 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等 |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。 |
物理特性（总体）
导体
| 元件 | AWG | 绞合 | 材料 | 对数 |
|---|---|---|---|---|
| 线对 | 24 | 实心 | BC - 裸铜 | 4 |
|
导体数 |
8 |
|---|---|
|
总对数 |
4 |
绝缘
| 元件 | 材料 | 标称直径 | 标称壁厚 |
|---|---|---|---|
| 线对 | FEP - 氟化乙丙烯 | 0.044英寸 | 0.011英寸 |
|
粘连线对 |
是 |
|---|
颜色表
| 编号 | 颜色 |
|---|---|
| 1 | 蓝、白/蓝 |
| 2 | 橙色和白色/橙色 |
| 3 | 绿色和白色/绿色 |
| 4 | 棕色和白色/棕色 |
外屏蔽
| 类型 | 材料 | 材料商品名称 | 覆盖率[%] | 引流线材料 | 引流线AWG |
|---|---|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | Beldfoil® | 100% | TC - 镀锡铜 | 24 |
外层护套
| 材料 | 标称直径 |
|---|---|
| FEP - 氟化乙丙烯 | 0.231英寸 |
电气特性
导体DCR
| 最大导体DCR | 最大DCR失衡 |
|---|---|
| 29.7 Ohm/1000ft | 3.0 % |
电容
| 最高电容失衡 | 标称互电容 |
|---|---|
| 66 pF/ft | 15 pF/ft |
延迟
| 最大延迟 | 最大延迟偏差 | 标称传播速度 (VP) [%] |
|---|---|---|
| 510 ns/100m | 25 ns/100m | 72% |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低ACR [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最大/最小输入阻抗（未拟合） |
|---|---|---|---|---|---|---|---|---|---|
| 1 MHz | 2 dB/100m | 65.3 dB | 65.3 dB | 63.3 dB | 63.3 dB | 63.8 dB | 60.8 dB | 20 dB | 100 ± 12 欧姆 |
| 4 MHz | 4 dB/100m | 56.3 dB | 56.3 dB | 52.3 dB | 52.3 dB | 51.7 dB | 48.7 dB | 23.6 dB | 100 ± 12 欧姆 |
| 8 MHz | 5.7 dB/100m | 51.8 dB | 51.8 dB | 46.1 dB | 46.1 dB | 45.7 dB | 42.7 dB | 25.4 dB | 100 ± 12 欧姆 |
| 10 MHz | 6.4 dB/100m | 50.3 dB | 50.3 dB | 43.9 dB | 43.9 dB | 43.8 dB | 40.8 dB | 26 dB | 100 ± 12 欧姆 |
| 16 MHz | 8.1 dB/100m | 47.3 dB | 47.3 dB | 39.1 dB | 39.1 dB | 39.7 dB | 36.7 dB | 26 dB | 100 ± 12 欧姆 |
| 20 MHz | 9.2 dB/100m | 45.8 dB | 45.8 dB | 35.2 dB | 35.2 dB | 37.7 dB | 34.7 dB | 26 dB | 100 ± 12 欧姆 |
| 25 MHz | 10.3 dB/100m | 44.3 dB | 44.3 dB | 34.1 dB | 34.1 dB | 35.8 dB | 32.8 dB | 25.5 dB | 100 ± 15 欧姆 |
| 31.25 MHz | 11.6 dB/100m | 42.9 dB | 42.9 dB | 31.3 dB | 31.3 dB | 33.9 dB | 30.9 dB | 25 dB | 100 ± 15 欧姆 |
| 62.5 MHz | 16.8 dB/100m | 38.4 dB | 38.4 dB | 21.6 dB | 21.6 dB | 27.8 dB | 24.8 dB | 23.5 dB | 100 ± 15 欧姆 |
| 100 MHz | 21.7 dB/100m | 35.3 dB | 35.3 dB | 17.1 dB | 17.1 dB | 23.8 dB | 20.8 dB | 22.5 dB | 100 ± 15 欧姆 |
| 155 MHz | 27.7 dB/100m | 32.5 dB | 32.5 dB | 4.7 dB | 4.7 dB | 19.9 dB | 16.9 dB | 19 dB | 100 ± 18 欧姆 |
| 200 MHz | 32 dB/100m | 30.8 dB | 30.8 dB | 3 dB | 3 dB | 17.7 dB | 14.7 dB | 19 dB | 100 ± 20 欧姆 |
| 250 MHz | 36.4 dB/100m | 29.3 dB | 29.3 dB | 0 dB | 0 dB | 15.8 dB | 12.8 dB | 18 dB | 100 ± 20 欧姆 |
| 300 MHz | 40.5 dB/100m | 28.2 dB | 28.2 dB | 0 dB | 0 dB | 14.2 dB | 11.2 dB | 18 dB | 100 ± 20 欧姆 |
| 310 MHz | 41.3 dB/100m | 27.9 dB | 27.9 dB | 13.9 dB | 10.9 dB | 18 dB | 100 ± 20 欧姆 | ||
| 350 MHz | 44.3 dB/100m | 27.2 dB | 27.2 dB | 12.9 dB | 9.9 dB | 17 dB | 100 ± 22 欧姆 |
电压
| UL额定电压 |
|---|
| 300 V RMS |
温度范围
|
安装温度范围 |
-55°C至+150°C |
|---|---|
|
UL温度等级 |
150°C |
|
储存温度范围 |
-70°C至+150°C |
|
工作温度范围 |
-70°C至+150°C |
机械特性
|
线缆毛重 |
34 lb/1000ft |
|---|---|
|
最大拉伸张力 |
46磅 |
|
安装时最小弯曲半径 |
2.31英寸 |
标准
|
NEC条款 |
第800条 |
|---|---|
|
NEC/(UL) 合规性 |
CMP |
|
CEC/C(UL) 合规性 |
CMP |
|
ISO/IEC合规性 |
ISO/IEC 1801 5e 类 |
|
数据类别 |
5e类 |
|
TIA/EIA合规 |
TIA-568.C.2 5e 类 |
适用环境和其他计划
|
环境空间 |
室内 - 静压室 |
|---|---|
|
欧盟指令 2000/53/EC（ELV） |
是 |
|
欧盟指令 2003/11/EC（BFR） |
是 |
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
适合性
|
适合性 - 室内 |
是 |
|---|
阻燃性，LS0H，毒性测试
|
CSA/C(UL) 阻燃性 |
FT6 |
|---|---|
|
UL阻燃性 |
NFPA262（UL910） |
静压室/非静压室
|
静压室（是/否） |
是 |
|---|
历史
|
更新和修订 |
修订编号：0.239 修订日期：2024年04月29日 |
|---|
