规格
产品概述
| 适合应用 | 数据通信, 摄像头, PLC, 交换机, 室外, 室内等 |
|---|

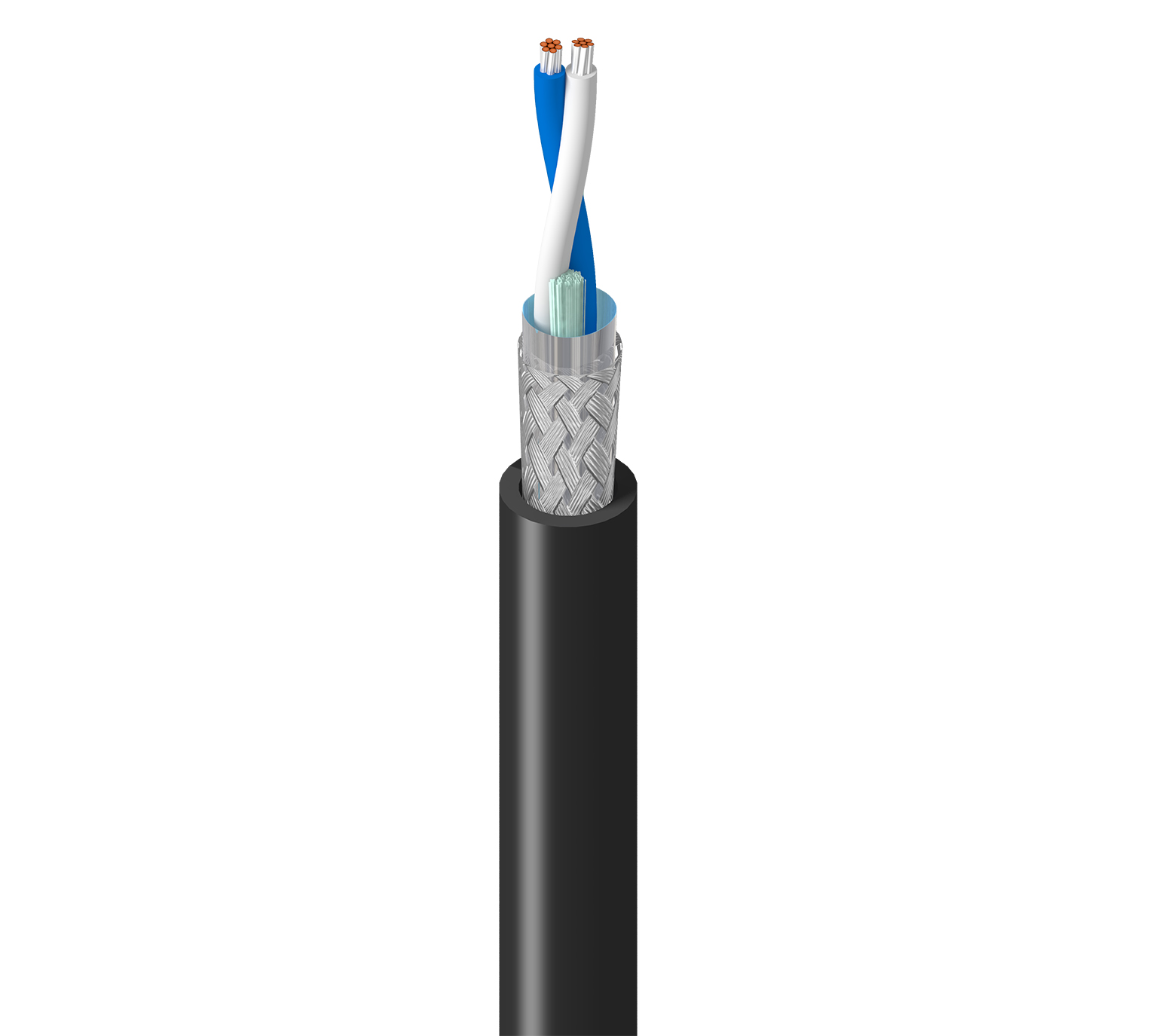

构造详情
导体
| 尺寸 | 绞合 | 材料 | 对数 |
|---|---|---|---|
| 22AWG | 绞合线 | TC - 镀锡铜 | 1 |
绝缘
| 材料 | 标称绝缘直径 | 色标 |
|---|---|---|
| PE——聚乙烯（泡沫） | 0.067 in（1.7 mm） | 白/蓝 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 |
|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% |
| 编织 | 镀锡铜（TC） | 90% |
外层护套
| 材料 | 标称直径 |
|---|---|
| PVC - 聚氯乙烯 | 0.245 in（6.22 mm） |
|
线缆外廓直径（标称） |
.245 in（6.22 mm） |
|---|
电气特性
电气设备
| 最大导体DCR | 最高互电容 | 最高电容失衡 |
|---|---|---|
| 59 Ohm/km | 56 pF/m (17 pF/ft) | 330 pF/100m |
延迟
| 频率 | 最大延迟 | 标称传输速度 |
|---|---|---|
| 100 MHz | 450 ns/100m | 76% |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低RL（回波损耗）[dB] | 最低PSANEXT [dB] | 最小耦合衰减 [dB] | 标称特性阻抗 [Ohm] |
|---|---|---|---|---|---|
| 0.1 | 1.4 dB/100m | 11.5 | 67 | 50 | 100 |
| 0.5 | 1.6 dB/100m | 15 | 64.7 | 50 | 100 |
| 0.772 | 1.9 dB/100m | 15 | 61.5 | 50 | 100 |
| 1 | 2.1 dB/100m | 15 | 61.4 | 50 | 100 |
| 2 | 2.8 dB/100m | 15 | 54.5 | 50 | 100 |
| 4 | 3.8 dB/100m | 15 | 49.4 | 50 | 100 |
| 8 | 5.3 dB/100m | 15 | 44.3 | 50 | 100 |
| 10 | 4.1 dB/100m | 15 | 42.6 | 50 | 100 |
| 16 | 7.5 dB/100m | 15 | 39.1 | 50 | 100 |
| 20 | 8.4 dB/100m | 15 | 37.5 | 50 | 100 |
电压
| UL额定电压 |
|---|
| 300 V (UL 13 PLTC) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 75°C | -30°C至+75°C |
弯曲半径
| 安装最小值 |
|---|
| 2 in (51 mm) |
|
最大拉伸张力 |
10 lb (4.5 kg) |
|---|---|
|
线缆毛重 |
38 lb/1000ft |
标准与合规性
|
环境适应性 |
室内，户外，耐晒，抗紫外线，耐油 |
|---|---|
|
阻燃性/遇火反应 |
UL 1685 UL荷载 |
|
NEC/UL合规性 |
CM, PLTC |
|
IEEE合规性 |
IEEE 802.3cg |
|
TIA/EIA合规 |
ANSI/TIA-568.5 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2022-04-27 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 |
|---|
历史
|
更新和修订 |
修订编号：0.42 修订日期：2024年04月29日 |
|---|
信息
|
更新和修订 |
修订编号：0.42 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 |
|---|
| SPE102 0061000 |
| SPE102 0101000 |
