规格
产品概述
| 适合应用 | 噪声环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等 |
|---|

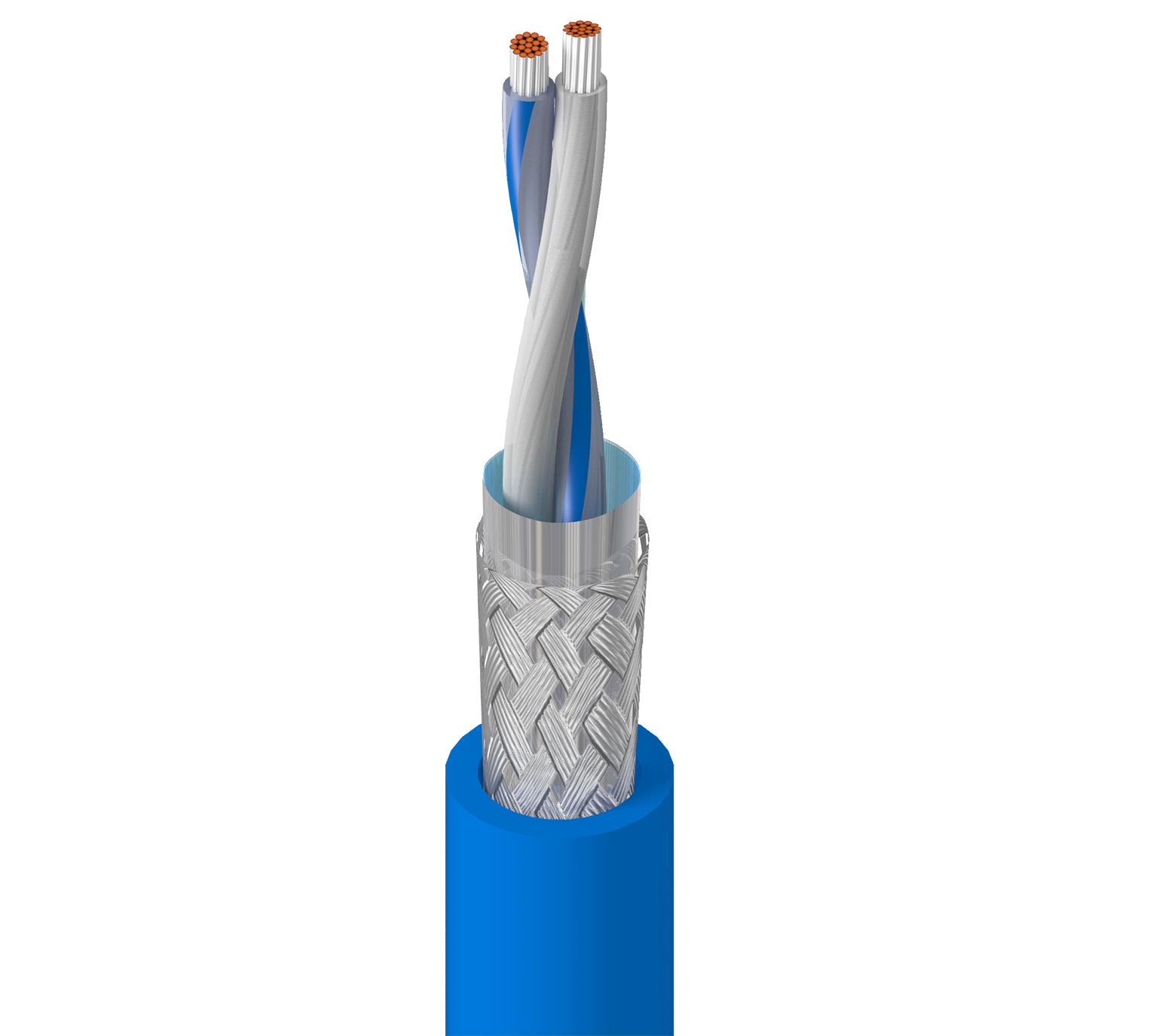

构造详情
导体
| 尺寸 | 绞合 | 材料 | 对数 |
|---|---|---|---|
| 24AWG | 绞合线 | TC - 镀锡铜 | 1 |
绝缘
| 材料 | 标称绝缘直径 | 色标 |
|---|---|---|
| PE - 聚乙烯 | 0.075 in（1.9 mm） | 天然和天然/蓝色 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 |
|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% |
| 编织 | 镀锡铜（TC） | 80% |
外层护套
| 材料 | 标称直径 |
|---|---|
| PUR - 聚氨酯 | 0.217 in（5.51 mm） |
电气特性
电气设备
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 94.2 Ohm/km | 1,600 pF/km |
延迟
| 频率 | 最大延迟 | 最大延迟偏差 |
|---|---|---|
| 100 MHz | 538 ns/100m | 25 ns/100m |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低RL（回波损耗）[dB] | 最低TCL [dB] | 最低ELTCTL [dB] | 最大表面转移阻抗 [mOhm/m] | 最小耦合衰减 [dB] |
|---|---|---|---|---|---|---|
| 1 | 3.1 dB/100m | 20 | 40 | 40 | 50 | |
| 4 | 5.6 dB/100m | 23 | 40 | 28 | 76 | |
| 8 | 7.8 dB/100m | 24.5 | 36.5 | 21.9 | 93 | |
| 10 | 8.7 dB/100m | 25 | 35.0 | 20.0 | 100 | |
| 16 | 11 dB/100m | 25 | 31.9 | 15.9 | 135 | |
| 20 | 12.3 dB/100m | 25 | 30.5 | 14 | 155 | |
| 25 | 13.8 dB/100m | 24.2 | 29 | 12 | 178 | |
| 30 | 15.1 dB/100m | 23.5 | 27.8 | 10.5 | 200 | 84 |
| 60 | 21.4 dB/100m | 20.9 | 23.3 | 5 | 85 | |
| 100 | 27.8 dB/100m | 19 | 20 | 5 | 85 | |
| 200 | 39.7 dB/100m | 16.4 | 15.5 | 5 | 79 | |
| 250 | 44.6 dB/100m | 15.6 | 14 | 5 | 77 | |
| 300 | 49.0 dB/100m | 14.9 | 12.8 | 5 | 75 | |
| 350 | 53.2 dB/100m | 14.3 | 11.8 | 5 | 74 | |
| 400 | 57.0 dB/100m | 13.8 | 11 | 5 | 73 | |
| 450 | 60.7 dB/100m | 13.4 | 10.2 | 5 | 72 | |
| 500 | 64.1 dB/100m | 13 | 9.5 | 5 | 71 | |
| 550 | 67.5 dB/100m | 12.6 | 8.9 | 5 | 70 | |
| 600 | 70.7 dB/100m | 12.3 | 8.3 | 5 | 69 |
电压
| UL额定电压 | 额定电压 |
|---|---|
| 300 V (UL AWM 20549) | 300 V (IEC 61156-12) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 80°C | -40°C至+80°C |
弯曲半径
| 安装最小值 |
|---|
| 2.2 in（56 mm） |
|
线缆毛重 |
11.5 lb/1000ft |
|---|
标准与合规性
|
环境适应性 |
室内，室外，抗紫外线，耐油 |
|---|---|
|
阻燃性/遇火反应 |
FT2, IEC 60332-1-2 |
|
AWM合规性 |
AWM 20549, AWM I A/B |
|
IEEE合规性 |
IEEE 802.3bp |
|
ISO/IEC合规性 |
IEC 61156-12 |
|
欧洲无卤标准 |
IEC 60754-2 - 卤酸气体量 - 最高电导率 = 10 µS/mm, IEC 60754-2 - 卤酸气体量 - 最低 pH = 4.3 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 |
|---|
历史
|
更新和修订 |
修订编号：0.36 修订日期：2024年02月15日 |
|---|
