183079A

Profibus, 1线对 #22 实心裸铜, PE绝缘, OS+TC编织, PVC 护套, CCA, PVC护套, PLTC CMG Profibus DP

...

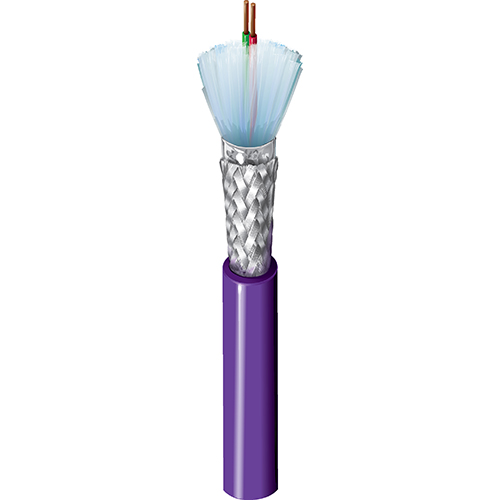

Profibus, 1 线对 22AWG (实心) 裸铜, PE绝缘, 整体Beldfoil®+镀锡铜编织 (65%) 屏蔽, PVC内层护套, 连续波纹铝带铠装, PVC外部护套, PLTC CMG耐晒Profibus DP
英语
索取报价
分享
索取样品 获得产品提醒

规格
报告错误
产品概述

适合应用

防啮齿类动物, 抗压, 防刺穿, 恶劣环境, 户外, 数据传输应用，如Profibus DP或PA, 仪表和计算机线缆, 等，暴露于极端温度, 潮湿, 粉尘, 和油类。

构造详情
导体
元件 元件数 尺寸 绞合 材料
线对 1 22AWG 实心 BC - 裸铜
绝缘
元件 材料 标称厚度 标称绝缘直径 色标 备注
线对 PE——聚乙烯（泡沫） 0.035 in（0.89 mm） 0.099 in（2.5 mm） 红/绿 阻燃，带面层泡沫
外屏蔽
屏蔽类型 材料 覆盖率
屏蔽胶带 双层结构（铝+聚乙烯） 100%
编织 镀锡铜（TC） 65%
内护套
材料 标称厚度 标称直径
PVC - 聚氯乙烯 0.043 in（1.1 mm） 0.315 in（8.00 mm）
铠装
铠装类型和材料
CCAA - 连续波纹铝带铠装
外层护套
材料 标称厚度 标称直径
PVC - 聚氯乙烯 0.055 in（1.4 mm） 0.665 in（16.9 mm）

线缆外廓直径（标称）

0.665 in（16.9 mm）

电气特性
电气设备
元件 标称导体DCR 标称特性阻抗 标称传输速度 最大电流
线对 16欧姆/1000英尺（52欧姆/公里） 150 Ohm 78% 每根导体2.3 Amp

标称外屏蔽DCR

3.9 Ohm/1000ft (13 Ohm/km)

高频（标称/典型）
元件 频率[MHz] 标称插入损耗（衰减）
线对 0.2 0.27 dB/100ft
4 0.67 dB/100ft
16 1.37 dB/100ft
高频
频率[MHz] 最大插入损耗（衰减）
0.2 1.1 dB/100m
4 2.65 dB/100m
16 5.4 dB/100m
电压
UL额定电压
300 V (CMG, PLTC)
机械特性
温度
UL温度 运行
60°C -30°C至+60°C
弯曲半径
静态最小值 安装最小值
2.5 in（64 mm） 2.5英寸

最大拉伸张力

50 lb（23 kg）

线缆毛重

170 lbs/1000ft (250 kg/km)

标准与合规性

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL1685 FT4荷载，1202，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 725, Article 800, CMG, PLTC

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE）

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

历史

更新和修订

修订编号：0.257 修订日期：2024年05月31日
