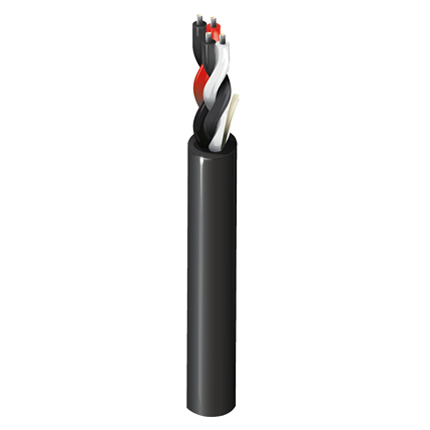

DEDN162U

室内/户外Digital Electricity™, 2对 #16股, TC, PVC, CL4, CMG, PVC护套, 潮湿场所

...
室内/户外Digital Electricity™铜线, 2对绞合线 16 AWG (7x24)镀锡铜多股绞线, 无屏蔽, PVC绝缘, PVC护套, CL4, CMG
获得产品提醒

规格
产品概述

适合应用

Digital Electricity™, 故障管理电力系统(FMPS), 远程供电, 潮湿场所, 管内敷设

物理特性(总体)
导体
AWG 绞合 材料 对数
16 7x24 TC - 镀锡铜 2

导体数

16

总对数

2

绝缘
材料 标称壁厚
PVC - 聚氯乙烯 0.017英寸
颜色表
编号 颜色
1 黑/红
2 黑/白
外层护套
材料 标称直径 标称壁厚
PVC - 聚氯乙烯 0.409英寸 0.040英寸
电气特性
导体DCR
标称导体DCR
4.55 Ohm/1000ft
电容
导体到导体标称电容
24.5 pF/ft
电流
最大推荐电流[A]
25ºC条件下每根导体8.75Amp(35°C温升)
电压
UL额定电压
450 V RMS
温度范围

UL温度等级

105°C

工作温度范围

-30°C至+105°C

机械特性

线缆毛重

70 lb/1000ft

最大拉伸张力

143磅

最小弯曲半径/短轴

4.09英寸

标准

NEC条款

第725条,第800条

NEC/(UL) 合规性

CL4, CL3, CMG

CEC/C(UL) 合规性

CMG

UL AWM型号合规性

AWM 2464

适用环境和其他计划

欧盟指令 2000/53/EC(ELV)

欧盟指令 2003/11/EC(BFR)

欧盟指令 2011/65/EU(RoHS 2)

欧盟指令 2012/19/EU(WEEE)

欧盟指令 2015/863/EU(RoHS 2 修正案)

欧盟指令合规性

欧盟指令 2003/11/EC(BFR)

欧盟CE标志

欧盟REACH SVHC合规性 (年-月-日)

2019-05-14

适合性

适合性 - 室内

适合性 - 户外

适合性 - 耐晒性

阻燃性,LS0H,毒性测试

UL阻燃性

UL 1685 FT4荷载

IEEE阻燃性

1202

历史

更新和修订

修订编号:0.174 修订日期:2023年12月22日

零件编号
货号 颜色 长度
DEDN162U 黑色 2,000 ft
