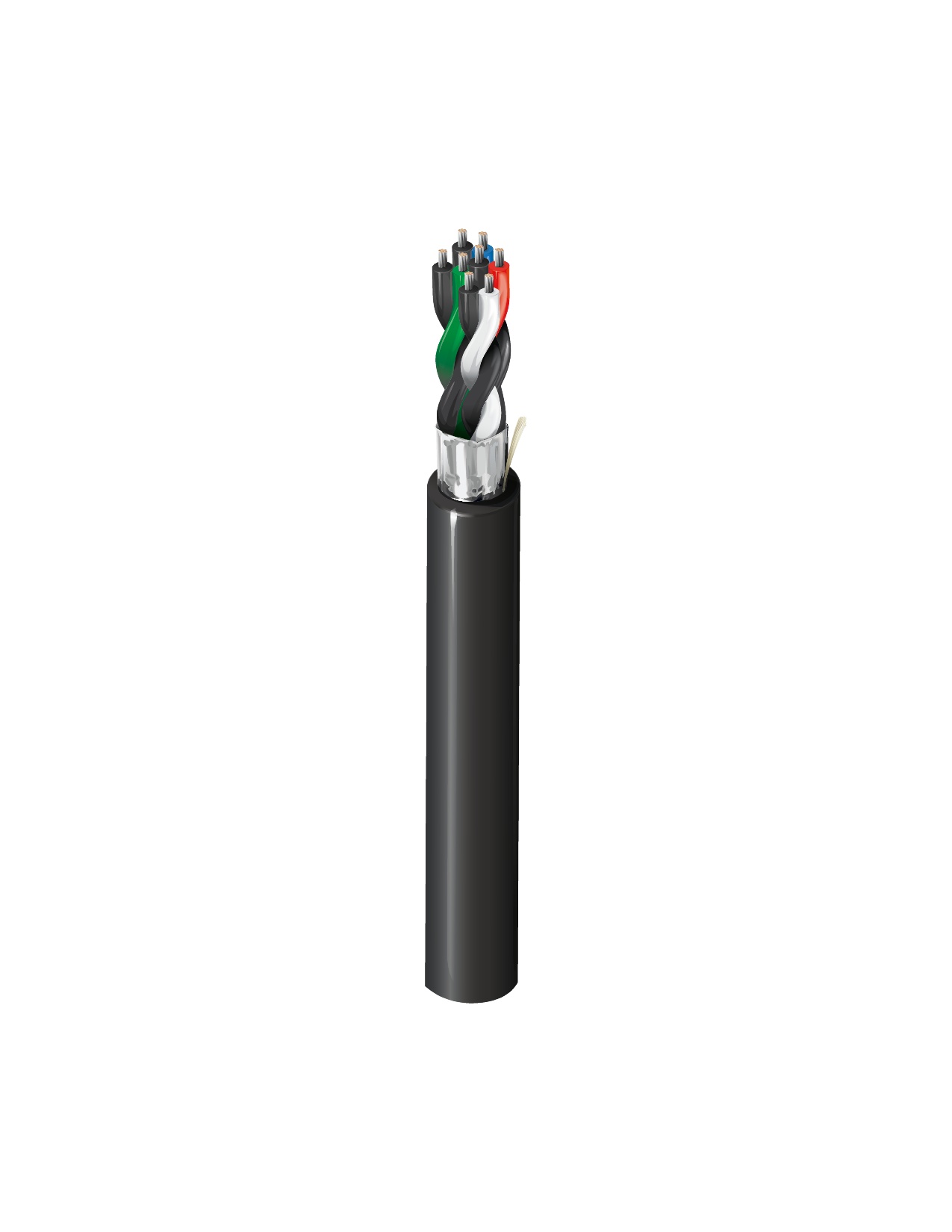

室内/户外Digital Electricity™, 4对#18绞合TC, O/A箔, PVC护套, CL4, CMG, 潮湿场所

导体

AWG	绞合	材料	对数
18	7x26	TC - 镀锡铜	4

总对数	4

绝缘

材料	标称壁厚
PVC - 聚氯乙烯	0.017英寸

颜色表

编号	颜色
1	黑/红
2	黑/白
3	黑/绿
4	黑/蓝

外屏蔽

类型	材料	材料商品名称	覆盖率[%]	引流线材料	引流线AWG
屏蔽胶带	双层结构（铝+聚乙烯）	Beldfoil®	100%	TC - 镀锡铜	20

外层护套

材料	标称直径	标称壁厚
PVC - 聚氯乙烯	0.432英寸	0.040英寸

导体DCR

标称导体DCR
6.4 Ohm/1000ft

电容

导体到导体标称电容	导体到其他导体或屏蔽的标称电容
29.25 pF/ft	52.5 pF/ft

电流

最大推荐电流[A]
7.4 Ohm/1000ft

电压

UL额定电压
450 V RMS

UL温度等级	105°C
工作温度范围	-30°C至+105°C

线缆毛重	92 lb/1000ft
最大拉伸张力	179磅
最小弯曲半径/短轴	4.32英寸

NEC条款	第725条，第800条
NEC/(UL) 合规性	CL4-FMP (2.5A), CL3, CMG
CEC/C(UL) 合规性	CMG
UL AWM型号合规性	AWM 2464

欧盟指令 2000/53/EC（ELV）	是
欧盟指令 2003/11/EC（BFR）	是
欧盟指令 2011/65/EU（RoHS 2）	是
欧盟指令 2012/19/EU（WEEE）	是
欧盟指令 2015/863/EU（RoHS 2 修正案）	是
欧盟指令合规性	欧盟指令 2003/11/EC（BFR）
欧盟CE标志	是
欧盟REACH SVHC合规性 (年-月-日)	2020-01-28

适合性 - 室内	是
适合性 - 户外	是
适合性 - 耐晒性	是

UL阻燃性	UL 1685 FT4荷载

更新和修订	修订编号：0.51 修订日期：2023年12月22日

更新和修订	修订编号：0.51 修订日期：2023年12月22日
