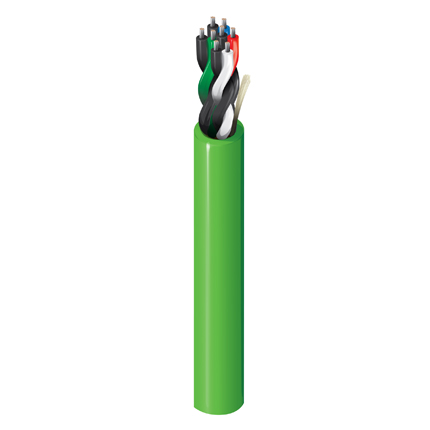

产品编号: DEIP184U

室内Digital Electricity铜线缆, #18-4对, TC, LS-PVC, CL4P, CMP, LS-PVC护套

室内Digital Electricity铜线缆, 4-18 AWG多股绞合（7x26）镀锡铜对线，采用Flamarrest®绝缘, 静压室-CL4P, CMP, Flamarrest®护套配撕裂绳

  • 可用性：
    全球
  • 地位：
    有源
DEIP184U
  • DEIP184U
1 的 1

规格

全部展开

适合应用

Digital Electricity™, 故障管理电力系统（FMPS）, 远程供电, 室内

导体

尺寸 绞合 材料
18 7x26 TC - 镀锡铜

绝缘

材料 标称厚度 色标
PVC - 聚氯乙烯 0.009 in（0.23 mm） 黑/红，黑/白，黑/绿，黑/蓝

外层护套

材料 标称厚度 标称直径
PVC - 聚氯乙烯 0.017 in（0.43 mm） 0.312 in（7.92 mm）

电气设备

标称导体DCR 导体到导体标称电容 最大电流
6.4 Ohm/1000ft 30 pF/ft (98 pF/m) 25ºC条件下每根导体5.6Amp（35°C温升）

电压

UL额定电压
450 V RMS

温度

UL温度 运行
75°C 0°C至+75°C

最大拉伸张力

198 lb (89.8 kg)

线缆毛重

66 lb/1000ft

环境适应性

室内

阻燃性/遇火反应

NFPA 262, FT6

NEC/UL合规性

Article 800, CL4P-FMP (2.0A), CMP

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟CE标识，欧盟指令2015/863/欧盟（RoHS2 修正案），欧盟指令2011/65/欧盟（RoHS2），欧盟指令2012/19/欧盟（WEEE），REACH：2019-05-14

APAC合规性

中国RoHS II（GB/T26572-2011）

更新和修订

修订编号：0.128 修订日期：2025年09月07日

更新和修订

修订编号：0.128 修订日期：2025年09月07日


报告错误

零件编号

货号 颜色 长度
DEIP184U 苹果绿 2,000 ft
