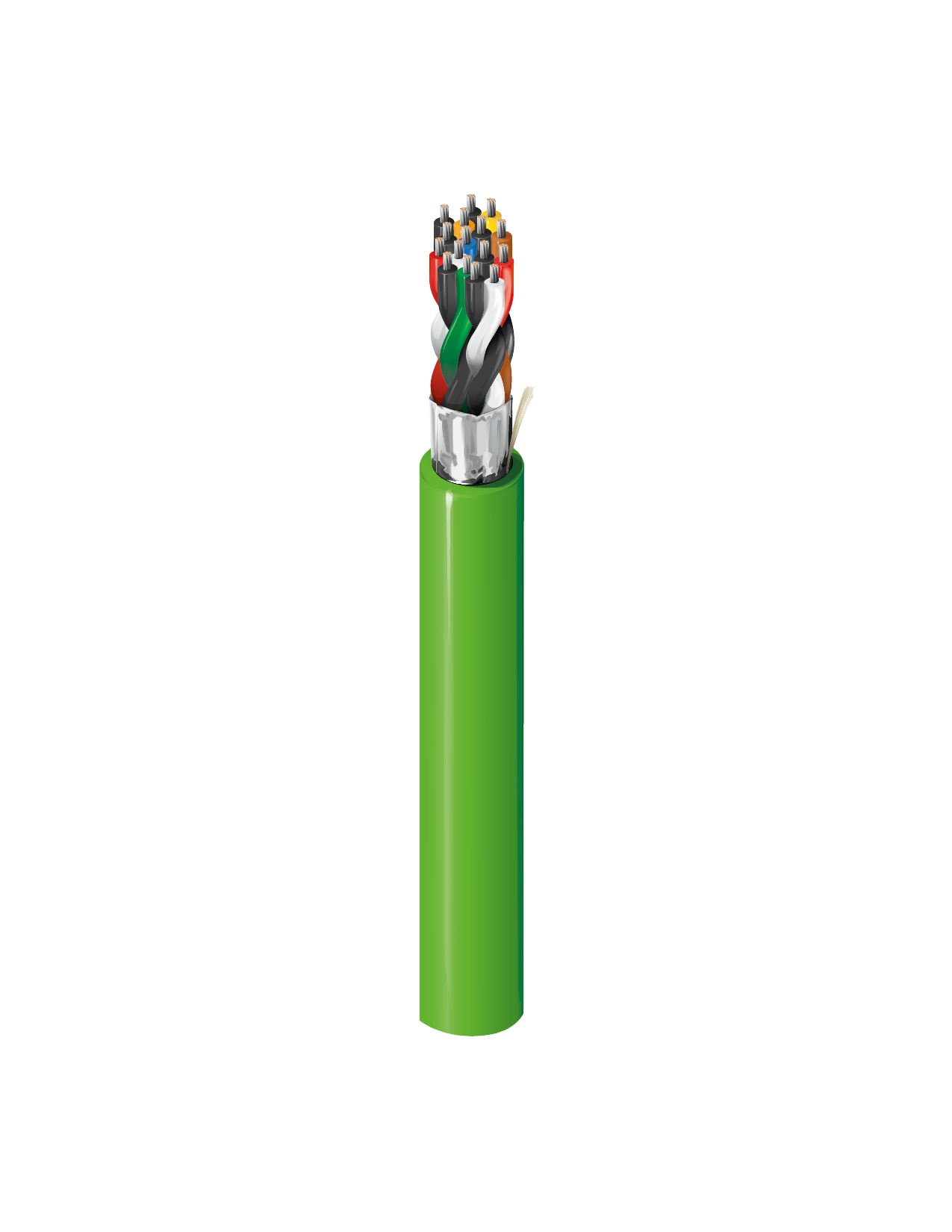

DEIP188F

Digital Electricity™, 8对#18绞合TC, O/A箔, Flamarrest®护套, CL4P, CMP

...
Digital Electricity™优化线缆, 8双绞合线18 AWG (7 x 26)镀锡铜多股绞线, Flamarrest®绝缘, 通体箔屏蔽, Flamarrest®苹果绿护套, 是否有撕裂绳, CL4P, CMP, 2000英尺卷轴
获得产品提醒

规格
产品概述

适合应用

Digital Electricity™, 故障管理电力系统(FMPS), 远程供电, 室内

物理特性(总体)
导体
AWG 绞合 材料 对数
18 7x26 TC - 镀锡铜 8

总对数

8

绝缘
材料 材料商品名称 标称壁厚
PVC - 聚氯乙烯 Flamarrest® 0.009英寸
颜色表
编号 颜色
1 黑/红
2 黑/白
3 黑/绿
4 黑/蓝
5 黑/黄
6 黑/棕
7 黑/橙
8 红/白
外屏蔽
类型 材料 材料商品名称 覆盖率[%] 引流线材料 引流线AWG
屏蔽胶带 双层结构(铝+聚乙烯) Beldfoil® 100% TC - 镀锡铜 24
外层护套
材料 标称直径 标称壁厚
PVC - 聚氯乙烯 0.390英寸 0.017英寸
电气特性
导体DCR
标称导体DCR 标称外屏蔽DCR
6.5 Ohm/1000ft 7.1 Ohm/1000ft
电容
导体到导体标称电容 导体到其他导体或屏蔽的标称电容
35.5 pF/ft 63.75 pF/ft
电流
最大推荐电流[A]
25ºC条件下每根导体4 Amp(35°C温升)
电压
UL额定电压
450 V RMS
温度范围

UL温度等级

75°C

工作温度范围

0°C至+75°C

机械特性

线缆毛重

121 lb/1000ft

最大拉伸张力

358.4磅

最小弯曲半径/短轴

3.875英寸

标准

NEC条款

第800条

NEC/(UL) 合规性

CL4P-FMP (2.0A), CMP

CEC/C(UL) 合规性

CMP

适用环境和其他计划

欧盟指令 2000/53/EC(ELV)

欧盟指令 2003/11/EC(BFR)

欧盟指令 2011/65/EU(RoHS 2)

欧盟指令 2012/19/EU(WEEE)

欧盟指令 2015/863/EU(RoHS 2 修正案)

欧盟CE标志

欧盟REACH SVHC合规性 (年-月-日)

2020-01-27

适合性

适合性 - 室内

阻燃性,LS0H,毒性测试

UL阻燃性

NFPA 262

历史

更新和修订

修订编号:0.108 修订日期:2023年12月22日

零件编号
货号 颜色 长度
DEIP188F 苹果绿 2,000 ft
