规格
产品概述
| 适合应用 | 数字视频, 6 Gb/s UHDTV, HD-SDI 1080p |
|---|

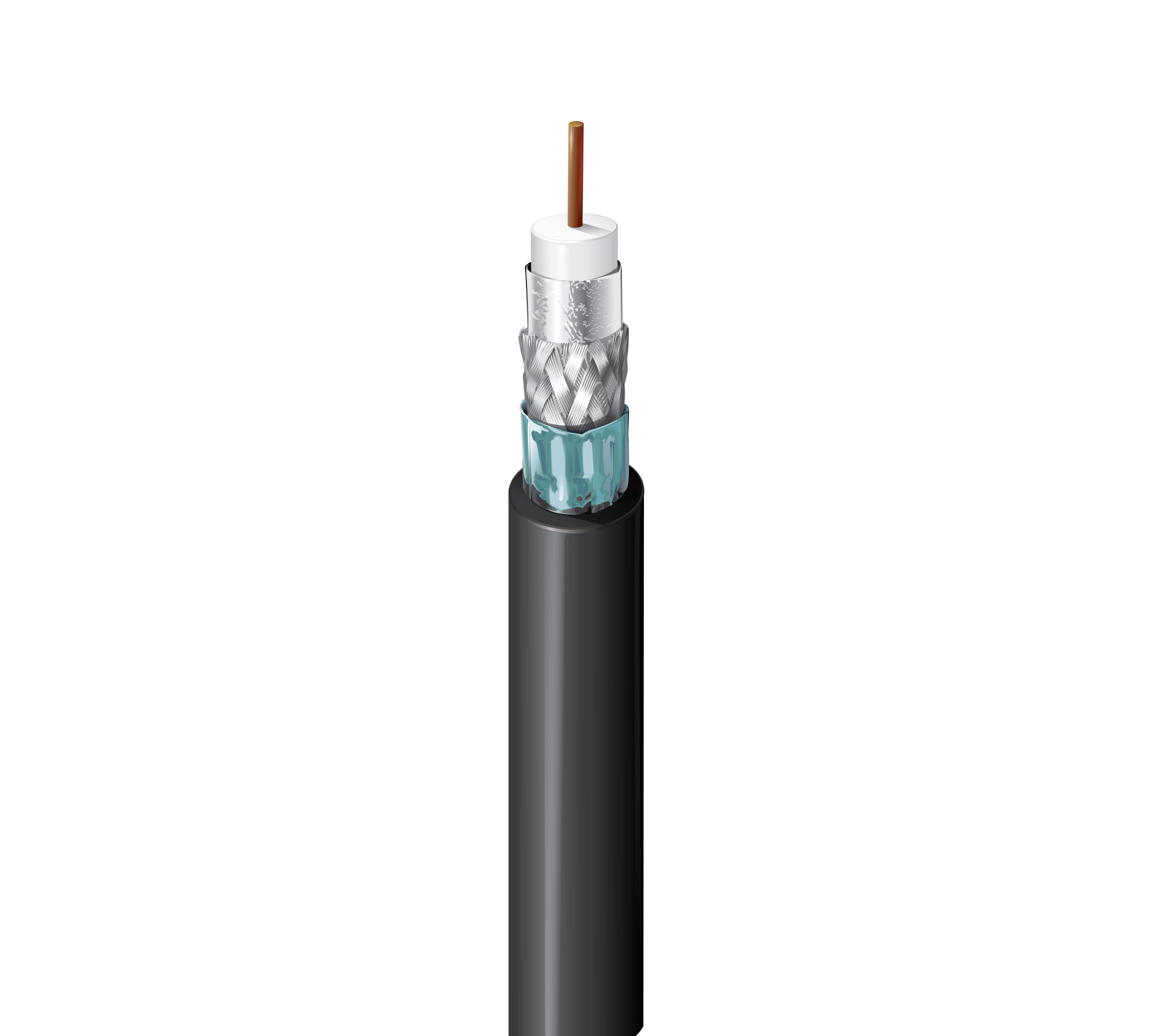

构造详情
|
串行型 |
7 |
|---|
导体
| 尺寸 | 绞合 | 标称直径 | 材料 |
|---|---|---|---|
| 16AWG | 实心 | 0.051英寸 | BC - 裸铜 |
绝缘
| 材料 | 标称绝缘直径 | 色标 |
|---|---|---|
| PE——聚乙烯（泡沫） | 0.225 in（5.72 mm） | 白色 |
外屏蔽
| 层级 | 外屏蔽型 | 材料 | 材料商品名称 | 覆盖率 | 备注 |
|---|---|---|---|---|---|
| 1 | 屏蔽胶带 | 三层复合（铝+聚乙烯+铝） | Duofoil® | 100% | |
| 2 | 编织 | 镀锡铜（TC） | 95% | ||
| 3 | 屏蔽胶带 | 双层结构（铝+聚乙烯） | Beldfoil® | 100% | 带有短路折叠并粘合到护套内部，便于准备 |
外层护套
| 材料 | 标称直径 |
|---|---|
| PVC - 聚氯乙烯 | 0.320 in（8.13 mm） |
|
线缆外廓直径（标称） |
0.320 in（8.13 mm） |
|---|
电气特性
回波损耗
| 频率 | 最低回波损耗 |
|---|---|
| 5 - 1600 MHz | 23 dB |
| 1600 - 4500 MHz | 21 dB |
| 4500 - 6000 MHz | 15 dB |
衰减
| 频率 | 标称衰减 |
|---|---|
| 1 MHz | 0.17 dB/100ft |
| 3.58 MHz | 0.30 dB/100ft |
| 5 MHz | 0.35 dB/100ft |
| 6 MHz | 0.38 dB/100ft |
| 7 MHz | 0.40 dB/100ft |
| 10 MHz | 0.48 dB/100ft |
| 12 MHz | 0.52 dB/100ft |
| 25 MHz | 0.74 dB/100ft |
| 55 MHz | 1.08 dB/100ft |
| 67.5 MHz | 1.20 dB/100ft |
| 71.5 MHz | 1.24 dB/100ft |
| 88.5 MHz | 1.37 dB/100ft |
| 100 MHz | 1.46 dB/100ft |
| 135 MHz | 1.70 dB/100ft |
| 143 MHz | 1.75 dB/100ft |
| 180 MHz | 1.97 dB/100ft |
| 270 MHz | 2.43 dB/100ft |
| 360 MHz | 2.83 dB/100ft |
| 540 MHz | 3.60 dB/100ft |
| 720 MHz | 4.20 dB/100ft |
| 750 MHz | 4.30 dB/100ft |
| 1000 MHz | 5.00 dB/100ft |
| 1500 MHz | 6.20 dB/100ft |
| 2000 MHz | 7.40 dB/100ft |
| 2250 MHz | 7.80 dB/100ft |
| 3000 MHz | 9.20 dB/100ft |
| 4500 MHz | 11.7 dB/100ft |
| 6000 MHz | 13.77 dB/100ft |
电气设备
| 标称导体DCR | 标称外屏蔽DCR | 导体到屏蔽标称电容 | 标称特性阻抗 | 标称传输速度 |
|---|---|---|---|---|
| 4.0 Ohm/1000ft | 1.9 Ohm/1000ft (6.2 Ohm/km) | 16.1 pF/ft (52.8 pF/m) | 75 Ohm | 84% |
电压
| UL额定电压 |
|---|
| 300 V (CMR, CMG) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 60°C | -20°C至+75°C |
弯曲半径
| 安装最小值 |
|---|
| 3.2 in（81 mm） |
|
最大拉伸张力 |
111 lb (50.3 kg) |
|---|---|
|
线缆毛重 |
55 lb/1000ft |
标准与合规性
|
环境适应性 |
室内/室外，室内，抗紫外线，架空 - 仅黑色，承力吊索支撑 |
|---|---|
|
可持续发展 |
CA Prop 65 |
|
阻燃性/遇火反应 |
UL1666竖井 |
|
CPR合规性 |
CPR Euroclass：Eca |
|
NEC/UL合规性 |
CMR |
|
CEC / C（UL）合规性 |
CMG |
|
欧洲指令合规性 |
欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE) |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
也提供多同轴电缆捆绑版本 2177A。打印图例包括连续长度标记。 |
|---|
历史
|
更新和修订 |
修订编号：0.503 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 1794A 0101000 | 黑色 | 线盘 | 1,000 ft | 612825357582 | C |
| 1794A 010N1000 | 黑色 | 小桶装卷轴 | 1,000 ft | ||
| 1794A 0102500 | 黑色 | 线盘 | 2,500 ft | 612825438212 | |
| 1794A 0061000 | 浅蓝色 | 线盘 | 1,000 ft | 612825358619 | C |
| 1794A 0011000 | 棕色 | 线盘 | 1,000 ft | 612825357513 | C |
| 1794A 0081000 | 灰色 | 线盘 | 1,000 ft | 612825357568 | C |
| 1794A N3U1000 | 军绿 | 线盘 | 1,000 ft | 612825357506 | C |
| 1794A 0031000 | 橙色 | 线盘 | 1,000 ft | 612825357537 | C |
| 1794A 0021000 | 红色 | 线盘 | 1,000 ft | 612825357520 | C |
| 1794A 0071000 | 紫色 | 线盘 | 1,000 ft | 612825357551 | C |
| 1794A 0091000 | 白色 | 线盘 | 1,000 ft | 612825357575 | C |
| 1794A 0041000 | 黄色 | 线盘 | 1,000 ft | 612825357544 | C |
同轴视频线缆
