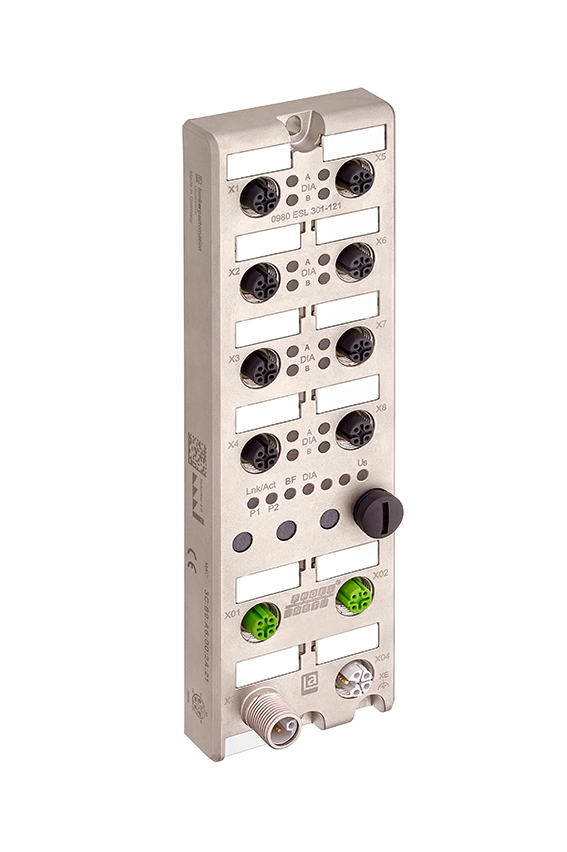

产品编号： 0980 ESL 308-121

LioN-P, PROFINET IO-Link主机, 4DI 4DO 8IOL (8x M12), M12 L码电源, 金属, 60mm

LioN-P, IO-Link主机, PROFINET, 工业金属外壳, 60mm, 最高至IP69K, 4个数字输入通道和4个数字输出通道（2 A），采用电流隔离和8个IO-Link主机, 8 x M12 A码I/O连接器, 5极, 2 x M12 D码总线连接器, 4极, 2 x M12 L码电源连接器, 5极, 插针2L+/Uaux额外解耦，采用串联二极管提供L+能量反馈保护以获得最高安全性

  • 可用性：
    全球
  • 全球库存：
    已上市
0980 ESL 308-121
  • 0980 ESL 308-121
1 的 1

规格

报告错误

产品系列

I/O系统：主动式 - 单机

产品子系列

LioN-P

商品描述

0980 ESL 308-121

设备类型

IO-Link主机

协议

PROFINET

I/O功能

4DI 4DO 8IOL

总线连接

M12，4极，D码

电源连接（系统供电）

M12电源，5极，L码

I/O连接

M12，5极，A码

I/O类型

数字输入/数字输出/IO-Link

外壳材料

金属，锌压铸

外壳电镀

镍，哑光

外壳颜色

金属灰

防护等级/IP等级**

IP65，IP67， IP69K

是否封装

是

尺寸（宽x高x深）

60 mm x 31 mm x 200 mm

重量

500 g

环境温度（运行）*

-20 °C至70 °C

环境温度（存储/运输）

-25 °C至85 °C

允许湿度（运行）

5%至95%（UL应用时最大值为80%）

允许湿度（存储/运输）

5%至95%（UL应用时最大值为80%）

气压（运行）

80kPa至106kPa（最高海拔2000m）

气压（存储/运输）

80kPa至106kPa（最高海拔2000m）

阻燃等级

UL 94（IEC 61010）

防护等级

III，IEC 61140，EN 61140，VDE 0140-1

污染等级

依据EN 60664-1，VDE 0110-1为3

抗振能力

15g/5至500Hz

抗冲击性

50g/11ms

平均无故障时间（MTTF）

522年，依据Telcordia SR-332 (2011) 20°C条件下得出的结果

触点基材

M12，D码，铜锡合金，镀金|M12电源，L码，铜镍合金，镀金

触点载体材料

PA

O形圈材料

FKM

安装

2孔螺丝安装。使用标准M4 x 25 / 30螺丝配合齿形锁紧垫圈（参见DIN125）和自锁螺母

紧固扭矩（固定螺丝）

M4：1 Nm

紧固扭矩（接地连接（FE））

M4：1 Nm

紧固扭矩（总线连接）

M12：0.5 Nm

紧固扭矩（电源连接）

M12：0.5 Nm

紧固扭矩（I/O连接）

M12：0.5 Nm

随附零件

可贴标签：15个，密封盖：5个M12

协议

PROFINET

连接

M12 LAN，4极，D码

连接数量

2

规格

V2.3X

合格等级

C

性能等级

RT（交换机支持IRT）

Netload等级

II

传输速率

快速以太网（10/100Mbit/s），全双工

传输方式

100BASE-TX，具备自动协商和自动交叉功能

周期时长/更新速率

最小值1ms

寻址

DCP

快速启动（FSU）

支持，≤ 2000 ms

介质冗余协议（MRP）

支持，MRP客户端

共享设备

支持

拓扑探测

LLDP，SNMP V1

轻松更换设备

支持，基于LLDP

支持的网络协议（其他）

ARP，HTTP，Ping，SNMP V1，TCP/IP

连接模块电源电压

M12电源，5极，L码

连接数量

2

连接器载流容量

最大值16A

模块电源电压（标称）

24V直流电（SELV/PELV）

模块电源电压（范围）

18V DC至30V DC

电流消耗（典型值）

180 mA （24 V DC条件下）

反接保护

是

状态指示器（系统电源）

绿色LED灯

诊断指示器

红色LED灯

连接传感器电源电压

M12电源，5极，L码

连接器载流容量

最大值16A

传感器电源电压（标称）

24V直流电（SELV/PELV）

传感器电源电压（范围）

18V DC至30V DC

反接保护

是

状态指示器（传感器电源）

绿色LED灯

诊断指示器

红色LED灯

连接器执行器电源电压

通过模块电源连接器

连接器载流容量

最大值16A

执行器电源电压（标称）

24V直流电（SELV/PELV）

执行器电源电压（范围）

18V DC至30V DC

反接保护

是

状态指示器（执行器电源）

绿色LED灯

诊断指示器

红色LED灯

IO-Link主机通道数量

最大值8，可配置

连接

M12，5极，A码

IO-Link A级端口

4x，X1至X4

IO-Link B级端口

4x，X5至X8

IO-Link规格

V1.1.2

参数存储

支持

支持的COM模式

4.8 kBaud（COM 1），38.4 kBaud（COM 2），230.4 kBaud（COM 3）

周期时长/更新速率

对于32比特输入/输出的所有通道，最小值为8ms

标称电流1L+（引脚1）

最大500 mA（通过模块电源）

标称电压

通过US（系统电源）供电，为24V DC

标称电流 2L+/Uaux（引脚2，B端口）

每个端口最大1,6 A（通过Uaux供电）

标称电流C/Q（引脚4）

最大500 mA（通过模块电源）

永久导体距设备长度

≤ 20 m

状态指示器（IOL）

各通道亮绿色LED灯

诊断指示器

各端口亮红色LED灯

数字输入通道数量

最大值12，可配置

连接

M12，5极，A码

端口数量

8x，X1至X8

通道类型

1型，遵照IEC61131-2

输入布线

2-，3-线

标称电压

通过US（模块电源）供电，为24V直流电

标称电流

典型值3 mA

传感器供电

每个端口最大500mA，通过1L+

传感器类型

PNP

输入电压范围“0”信号

-0,3V DC ... 5 V DC

输入电压范围“1”信号

15V直流电至30V直流电

保护电路

电子方式：过载保护，短路保护

状态指示器（输入）

各通道亮白色或黄色LED灯

诊断指示器

各端口亮红色LED灯

数字输出通道数量

最大值4，可配置

连接

M12，5极，A码

端口数量

4, X5 至 X8

通道类型

分组交换

输出布线

2线

标称电压

引脚2：通过Uaux（备用电源）提供24 VDC

各通道输出电流

最大1,6 A（引脚2）

各模块输出电流

最大值9A

电气隔离

是

保护电路

电子方式：过载保护，短路保护

过载特性

自动切换开关状态/手动重启

状态指示器（输出）

各通道亮白色或黄色LED灯

诊断指示器

各端口亮红色LED灯

US（系统电源电压）/FE

500V直流电

Uaux / FE

500V直流电

总线连接/FE

2000V直流电

EMC指令

2014/30/EU

EN 61000-4-2静电放电（ESD）

标准B；4kV接触放电，8kV空气放电

EN 61000-4-3电磁场

标准A；场强度：10V/m

EN 61000-4-4快速瞬变（爆发）

标准B，2kV

EN 61000-4-5浪涌电压

标准B；直流电源线：±0.5 kV/±0.5 kV（对称/非对称）；线缆长度≤30m的I/O端口

EN 61000-4-6传导抗扰度

标准A；测试电压10V

EN55022无线电干扰特性

A级

CE

是

RoHS合规

是

中国RoHS合规

是

UL

cULus认证，UL 61010-1

UL申请号

E230848

CSA

是，通过UL

PNO

是

IO-Link

是

防护等级/IP等级 注

** *仅适用于搭配Hirschmann / Lumberg Automation连接器安装并锁紧时

系统电源连接备注

**请勿带电连接/断开！

更新和修订

修订编号：0.89 修订日期：2023年03月04日

防护等级/IP等级 注

** *仅适用于搭配Hirschmann / Lumberg Automation连接器安装并锁紧时

系统电源连接备注

**请勿带电连接/断开！

更新和修订

修订编号：0.89 修订日期：2023年03月04日
