Product Number: 0980 XSL 3913-121-007D-01F
LioN-X 8xIO-Link A/B类混合模块,带多协议,包括CC-Link

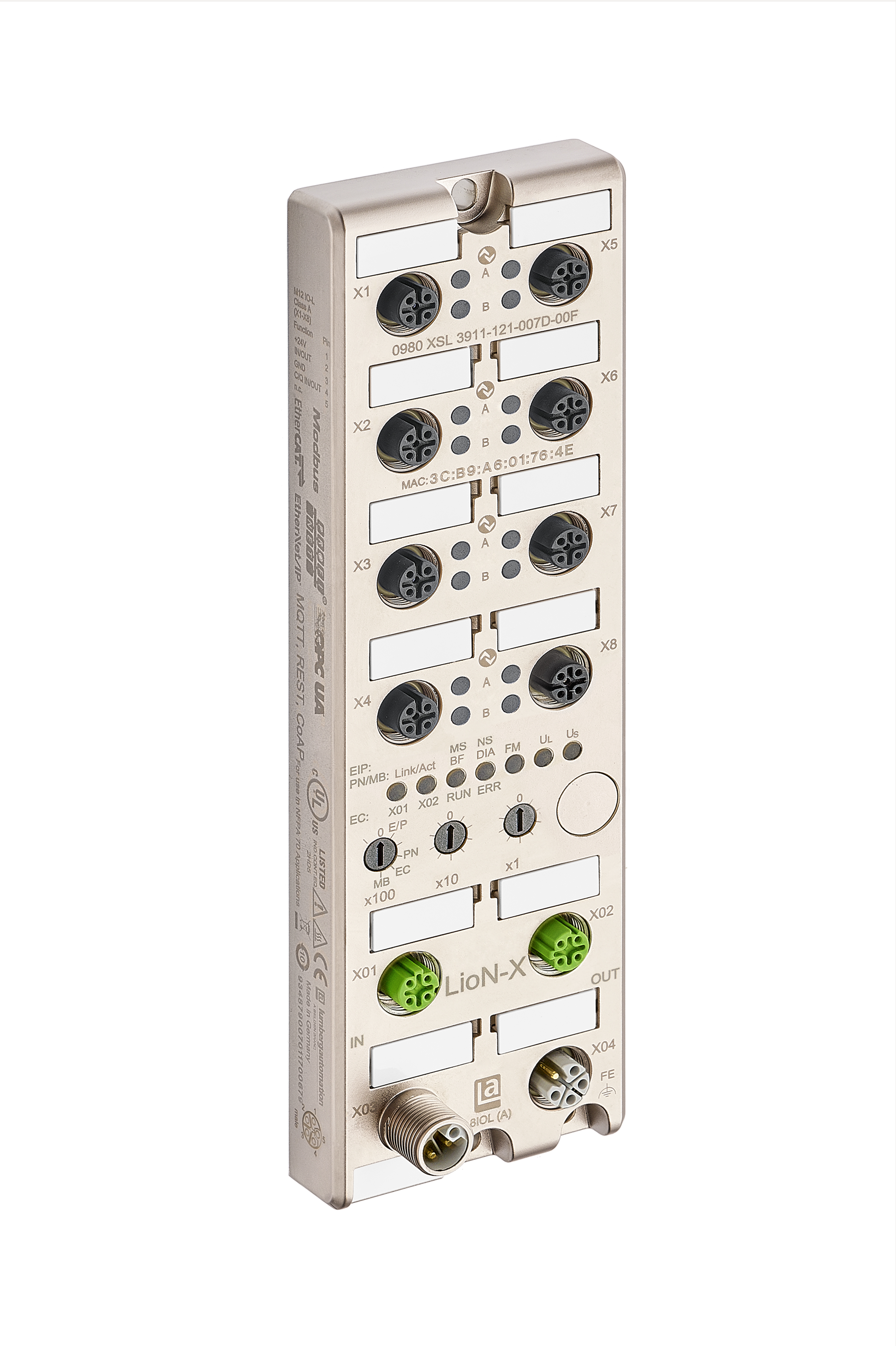

LioN-X IO-Link Master, Multiprotocol (PROFINET, EtherNet/IP, EtherCAT, Modbus TCP, CC-Link), IoT Protocols (OPC UA, MQTT, CoAP, REST), 4 IO-Link Master Ports Class A, 4 IO-Link Master Ports Class B, metal housing IP65, IP67, IP69K, 60mm, 8 x M12 A-coded I/O connection 5-poles, 2 x M12 D-coded Ethernet connection 4-poles, 2 x M12 L-coded power supply
-
可用性:
-
全球库存:
规格
信息
产品系列 |
I/O系统:主动式 - 单机 |
---|---|
产品子系列 |
LioN-X |
商品描述 |
0980 XSL 3913-121-007D-01F |
设备类型 |
IO-Link主机 |
协议 |
多协议 |
I/O功能 |
4 人工晶状体(A 级)+ 4 人工晶状体(B 级) |
总线连接 |
M12,4极,D码 |
电源连接(系统供电) |
M12电源,5极,L码 |
I/O连接 |
M12,5极,A码 |
I/O类型 |
IO-Link主机 |
通用数据
外壳材料 |
金属,锌压铸 |
---|---|
外壳电镀 |
镍,哑光 |
外壳颜色 |
金属灰 |
防护等级/IP等级** |
IP65,IP67, IP69K |
是否封装 |
是 |
尺寸(宽x高x深) |
60 mm x 31 mm x 200 mm |
重量 |
480 g |
环境温度(运行)* |
-40 °C至70 °C |
环境温度(存储/运输) |
-40 °C至70 °C |
允许湿度(运行) |
5%至95%(UL应用时最大值为80%) |
允许湿度(存储/运输) |
5%至95%(UL应用时最大值为80%) |
气压(运行) |
80kPa至106kPa(最高海拔2000m) |
气压(存储/运输) |
80kPa至106kPa(最高海拔2000m) |
阻燃等级 |
UL 94(IEC 61010) |
防护等级 |
III,IEC 61140,EN 61140,VDE 0140-1 |
污染等级 |
依据EN 60664-1,VDE 0110-1为3 |
抗振能力 |
15g/5至500Hz |
抗冲击性 |
50g/11ms |
平均无故障时间(MTBF) |
4604052 |
触点基材 |
M12,D码,铜锡合金,镀金|M12电源,L码,铜镍合金,镀金 |
触点载体材料 |
PA / TPU |
平均无故障时间 |
4.604.052 小时 符合Telcordia SR-332 (2011) 20°C |
O形圈材料 |
FKM |
安装 |
2孔螺丝安装。使用标准M4 x 25 / 30螺丝配合齿形锁紧垫圈(参见DIN125)和自锁螺母 |
紧固扭矩(固定螺丝) |
M4:1 Nm |
紧固扭矩(接地连接(FE)) |
M4:1 Nm |
紧固扭矩(总线连接) |
M12:0.5 Nm |
紧固扭矩(电源连接) |
M12:0.5 Nm |
紧固扭矩(I/O连接) |
M12:0.5 Nm |
随附零件 |
可贴标签:15个,密封盖:5个M12 |
需单独订购配件 |
以太网线缆,安装适配器,传感器/执行器线缆,电力线缆 |
PROFINET
协议 |
PROFINET |
---|---|
连接 |
M12,4极,D码 |
连接数量 |
2 |
规格 |
V2.3 |
合格等级 |
C (CC-C) |
性能等级 |
RT(交换机支持IRT) |
Netload等级 |
III |
传输速率 |
快速以太网(10/100Mbit/s),全双工 |
传输方式 |
100BASE-TX,具备自动协商和自动交叉功能 |
周期时长/更新速率 |
最小值1ms |
寻址 |
DCP |
介质冗余协议(MRP) |
支持,MRP客户端 |
共享设备 |
支持 |
共享输入 |
不支持 |
拓扑探测 |
LLDP,SNMP V3 |
轻松更换设备 |
支持,基于LLDP |
支持的网络协议(其他) |
ARP,HTTP,Ping,SNMP V1,TCP/IP |
EtherNet/IP
协议(EtherNet/IP) |
EtherNet/IP |
---|---|
连接 |
M12,4极,D码 |
连接数量 |
2 |
规格 |
CIP V3.2x,适合CIP V1.2x的EIP改装版 |
传输速率 |
快速以太网(10/100Mbit/s),全双工 |
传输方式 |
100BASE-TX,具备自动协商和自动交叉功能 |
周期时长/请求数据包间隔(RPI) |
最小值1ms |
寻址 |
BootP,DHCP,旋转地址开关 |
地址开关范围 |
0到255dec |
连接类型 |
专属所有者,仅输入,仅收听 |
CIP消息连接限制 |
6 |
CIP I/O连接限制 |
3 |
设备级环(DLR) |
支持,基于信标 |
快速连接(QC) |
支持,≤ 500 ms |
支持的网络协议(其他) |
ACD,ARP,BootP,DHCP,HTTP,IGMP,Ping,TCP/IP |
EtherCAT
协议 |
EtherCAT |
---|---|
连接 |
M12,4极,D码 |
连接数量 |
2 |
规格 |
ETG.1000 V1.2 |
传输速率 |
快速以太网(10/100Mbit/s),全双工 |
传输方式 |
100BASE-TX,具备自动协商和自动交叉功能 |
周期时长/更新速率 |
最少250 µs |
寻址 |
自增寻址,固定位置寻址 |
邮箱协议 |
EtherCAT实现CANopen(CoE),EtherCAT实现文件访问(FoE),EtherCAT实现以太网(EoE) |
支持的网络协议(其他) |
通过EoE:HTTP,Ping,TCP/IP |
CC-Link IE Field Basic
协议 |
CC-Link IE Field Basic |
---|---|
连接 |
M12 LAN,4极,D码 |
连接数量 |
2 |
规格 |
v2 |
传输速率 |
快速以太网(100Mbit/s),全双工 |
传输方式 |
100BASE-TX,具备自动协商和自动交叉功能 |
周期时长/更新速率 |
最小1ms |
地址开关范围 |
0到99dec |
站点数量 |
4 |
支持的网络协议 |
SNMP,ACD,ARP,HTTP,IGMP,Ping,TCP/IP |
支持的IIoT协议 |
OPC UA,MQTT,CoAP,系统日志,Node Red |
Modbus TCP
协议 |
Modbus TCP |
---|---|
连接 |
M12,4极,D码 |
连接数量 |
2 |
规格 |
Modbus应用协议V1.1b |
OPC UA |
循环数据读写,诊断数据,事件数据 |
MQTT |
循环数据读写,诊断数据,事件数据 |
REST API |
循环数据读写,诊断数据,事件数据 |
CoAP |
循环数据读写,诊断数据,事件数据 |
IO-Link
协议 |
IO-Link主机 |
---|---|
连接 |
M12,5极,A码 |
连接数量 |
8 |
规格 |
v1.1.3就绪,IEC 61131-9 |
IO-Link级 |
A级+B级 |
传输速率/COM模式 |
COM1,COM2,COM3 |
参数存储 |
支持 |
电源
连接模块电源电压 |
M12电源,5极,L码 |
---|---|
连接数量 |
2 |
模块电源电压(标称) |
24V直流电(SELV/PELV) |
模块电源电压(范围) |
20V DC至30 V DC |
反接保护 |
是 |
状态指示器(系统电源) |
绿色LED灯 |
诊断指示器 |
红色LED灯 |
连接传感器电源电压 |
M12电源,5极,L码 |
传感器电源电压(标称) |
24V直流电(SELV/PELV) |
传感器电源电压(范围) |
20V DC至30 V DC |
反接保护 |
是 |
状态指示器(传感器电源) |
绿色LED灯 |
诊断指示器 |
红色LED灯 |
执行器电源电压(标称) |
24V直流电(SELV/PELV) |
执行器电源电压(范围) |
18V DC至30V DC |
反接保护 |
是 |
状态指示器(执行器电源) |
绿色LED灯 |
诊断指示器 |
红色LED灯 |
IO-Link主机通道
IO-Link主机通道数量 |
最大值8,可配置 |
---|---|
连接 |
M12,5极,A码 |
IO-Link A级端口 |
4x,X1至X4 |
IO-Link B级端口 |
4x,X5至X8 |
IO-Link规格 |
V1.1.3 |
参数存储 |
支持 |
支持的COM模式 |
4.8 kBaud(COM 1),38.4 kBaud(COM 2),230.4 kBaud(COM 3) |
周期时长/更新速率 |
对于32比特输入/输出的所有通道,最小值为1ms |
标称电流1L+(引脚1) |
4A |
标称电压 |
通过US(系统电源)供电,为24V DC |
标称电流 2L+/Uaux(引脚2,B端口) |
2A |
标称电流C/Q(引脚4) |
500mA |
永久导体距设备长度 |
≤ 20 m |
状态指示器(IOL) |
各通道亮绿色LED灯 |
诊断指示器 |
各端口亮红色LED灯 |
数字输入通道
数字输入通道数量 |
最多12 |
---|---|
连接 |
M12,5极,A码 |
端口数量 |
8x,X1至X8 |
通道类型 |
1型,遵照IEC61131-2 |
输入布线 |
2-,3-,4-线 |
标称电压 |
通过US(模块电源)供电,为24V直流电 |
传感器类型 |
PNP |
输入电压范围“0”信号 |
-3 V DC …+5 V DC |
输入电压范围“1”信号 |
15V直流电至30V直流电 |
保护电路 |
电子方式:过载保护,短路保护 |
状态指示器(输入) |
各通道亮白色或黄色LED灯 |
诊断指示器 |
各端口亮红色LED灯 |
数字输出通道
数字输出通道数量 |
最多16 |
---|---|
连接 |
M12,5极,A码 |
端口数量 |
8x,X1至X8 |
通道类型 |
分组交换 |
输出布线 |
2-,3-线 |
标称电压 |
24 V DC 12x 通过 US + 4x 通过 Uaux |
各通道输出电流 |
最大值2A |
各模块输出电流 |
最大值16A(符合UL标准时:最大值9A) |
电气隔离 |
是的 |
保护电路 |
电子方式:过载保护,短路保护 |
过载特性 |
自动切换开关状态/手动重启 |
状态指示器(输出) |
各通道亮白色或黄色LED灯 |
诊断指示器 |
各端口亮红色LED灯 |
电气隔离
US(系统电源电压)/FE |
500V直流电 |
---|---|
Uaux / FE |
500V直流电 |
总线连接/FE |
2000V直流电 |
EMC一致性
EMC指令 |
2014/30/EU |
---|---|
EN 61000-4-2静电放电(ESD) |
标准B;4kV接触放电,8kV空气放电 |
EN 61000-4-3电磁场 |
标准A;场强度:10V/m |
EN 61000-4-4快速瞬变(爆发) |
标准B,2kV |
EN 61000-4-5浪涌电压 |
标准B;直流电源线:±0.5 kV/±0.5 kV(对称/非对称);线缆长度≤30m的I/O端口 |
EN 61000-4-6传导抗扰度 |
标准A;测试电压10V |
EN55032无线电干扰特性 |
A级 |
安全与环保合规
CE |
是 |
---|---|
RoHS合规 |
是 |
中国RoHS合规 |
是 |
认证
UL |
cULus认证,UL 61010-1 |
---|---|
CSA |
是,通过UL |
PNO |
是 |
ODVA |
是 |
ETG |
是 |
IO-Link |
是 |
备注
防护等级/IP等级 注 |
*Belden仅使用Belden连接器执行IP等级测试 |
---|---|
系统电源连接备注 |
**请勿带电连接/断开! |
更新和修订 |
修订编号:0.55 修订日期:2025年02月03日 |
信息
防护等级/IP等级 注 |
*Belden仅使用Belden连接器执行IP等级测试 |
---|---|
系统电源连接备注 |
**请勿带电连接/断开! |
更新和修订 |
修订编号:0.55 修订日期:2025年02月03日 |
零件编号
货号 | 商品描述 |
---|---|
935703001 | 0980 XSL 3913-121-007D-0*1*F |
