规格
产品描述
类型 |

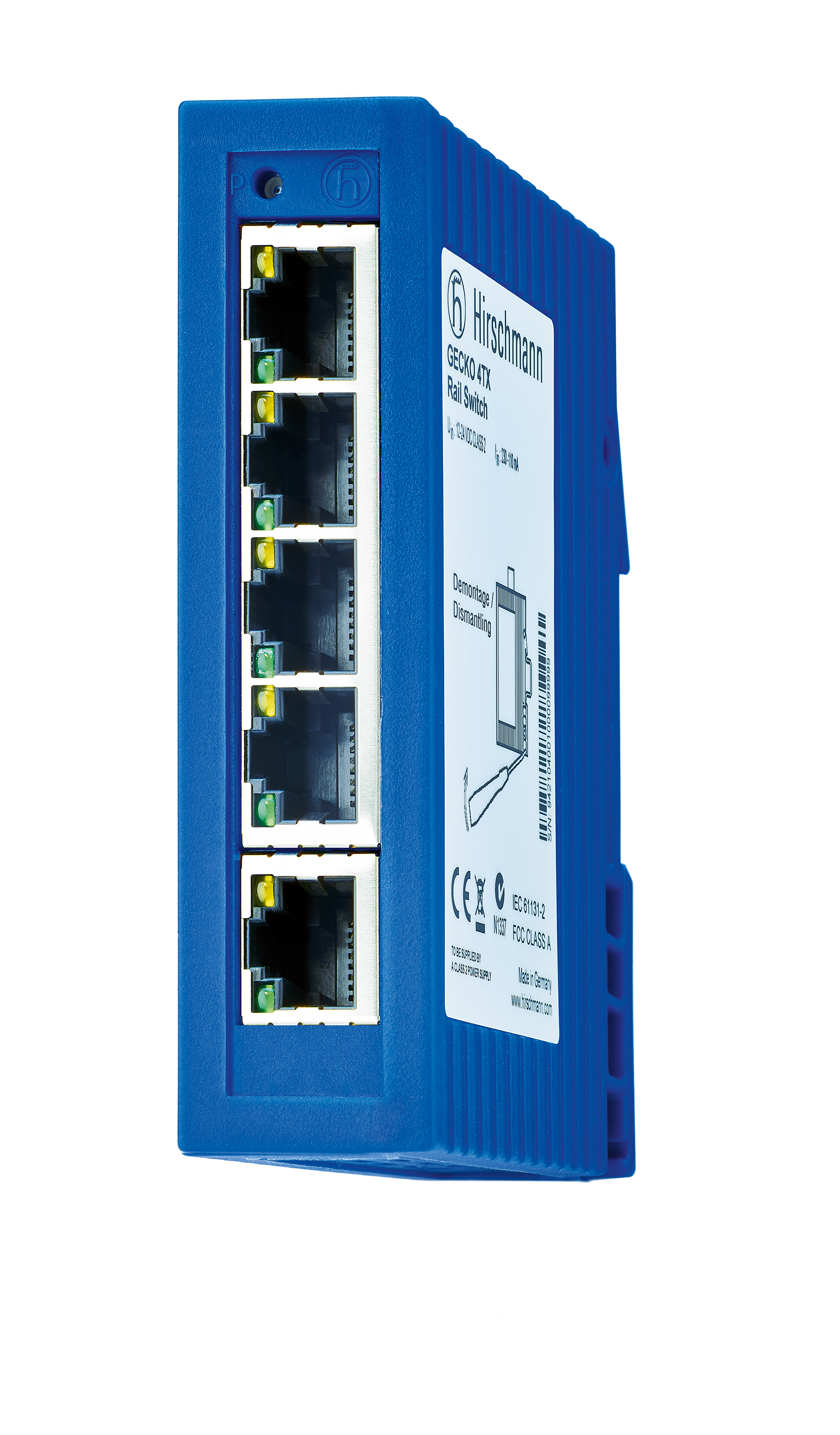

GECKO 5TX |
---|---|
描述 |
Lite管理型工业以太网导轨交换机,以太网/快速以太网交换机,存储和转发交换模式,无风扇设计。 |
端口类型和数量 |
5个10/100BASE-TX端口、TP线缆、RJ45插座、自动交叉、自动协商、自动极性识别 |
更多接口
电源/信号触点 |
1个插入式接线盒,3引脚 |
---|
网络规模 - 线缆长度
双绞线(TP) |
0-100 m |
---|
网络规模 - 可级联性
线型/星型拓扑结构 |
任意 |
---|
电源要求
24 V DC时的电流消耗 |
71 mA |
---|---|
工作电压 |
9.6 V - 32 V DC |
功耗 |
1.8 W |
电源热输出(单位:BTU (IT)/h) |
6.1 |
软件
交换 |
TOS/DSCP优先级,通过4个队列实现优先级排序,静态单播/组播过滤器条目(最多100个),VLAN支持 |
---|---|
冗余 |
局域网和广域网之间的路由 |
管理 |
网络接口、HTTP(S)配置文件/固件传输、SNMP v1/v2/v3 |
诊断 |
设备状态指示(LED),日志文件,RMON(1)统计数据,简单接口统计数据,符合IEEE 802.1AB(LLDP)标准的拓扑发现 |
配置 |
HiDiscovery,BOOTP/DHCP,基于Web的管理 |
安全性 |
SNMPv3(authNoPriv),可以禁用每个端口 |
环境条件
MTBF(MIL-HDBK 217F:Gb 25 ºC) |
474305小时 |
---|---|
工作温度 |
0-+60 °C |
储存/运输温度 |
-40-+85 °C |
相对湿度(无冷凝) |
5-95 % |
尺寸(宽x高x深) |
25 mm x 114 mm x 79 mm |
重量 |
110 g |
安装 |
DIN导轨 |
防护等级 |
IP30 |
机械稳定性
IEC 60068-2-6振动试验 |
3.5 mm,5-8.4 Hz,10次循环,1倍频程/分;1 g,8.4-150 Hz,10次循环,1倍频程/分 |
---|---|
IEC 60068-2-27冲击试验 |
15 g,持续时间11 ms |
EMC干扰耐受性
EN 61000-4-2静电放电(ESD)抗扰度试验 |
4 kV接触放电,8 kV空气放电 |
---|---|
EN 61000-4-3电磁场抗扰度试验 |
10 V/m(80-3000 MHz) |
EN 61000-4-4电快速瞬变脉冲群抗扰性试验 |
2 kV电源线,4 kV数据线 |
EN 61000-4-5浪涌电压抗扰度试验 |
电源线:2 kV(线/地),1 kV(线/线),1 kV数据线 |
EN 61000-4-6传导抗扰度试验 |
10 V(150 kHz-80 MHz) |
EMC辐射抗扰度
EN 55032 |
EN 55032 A级 |
---|---|
FCC CFR47第15部分 |
FCC 47CFR第15部分,A级 |
认证
工业控制设备的安全性 |
cUL 61010-1 |
---|
可靠性
保修 |
60个月(详情请参考保修条款) |
---|
交付清单和配件
需单独订购配件 |
导轨式电源RPS 30、RPS 80 EEC或RPS 120 EEC(CC)、安装配件 |
---|---|
交付清单 |
设备、用于电源电压和接地的3引脚接线盒、安全信息和一般信息表 |
其他说明
产品文档 |
https://www.doc.hirschmann.com |
---|---|
证书 |
https://www.doc.hirschmann.com/certificates.html |
软件下载 |
https://hirschmann-support.belden.com/en-US/downloads/gecko |
历史
更新和修订 |
修订编号:0.110 修订日期:2025年03月25日 |
---|
信息
更新和修订 |
修订编号:0.110 修订日期:2025年03月25日 |
---|
零件编号
货号 | 类型 |
---|---|
942104002 | GECKO 5TX |
