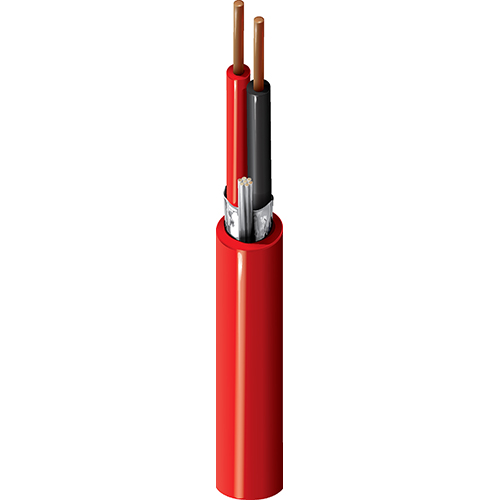

多导体线缆-5120FME

Safe-T-Line 1 对 x AWG14（实心 SBC）耐火多导体，BS 6387 CWZ、EN 50200 PH120、EN60331-2，屏蔽，陶瓷化硅胶绝缘，低烟无卤护套

上架时间:

全球
状态:

有源

报价

5120FME

规格
资源

规格

产品概述

适合应用	工业控制的防火应用、电缆槽、电缆桥架和管道、数字控制、仪器（4-20ma、0-10v、...）、低压数字控制（24v、...）、编码器、控制电路、分布式控制系统（DCS）、可编程逻辑控制器（PLC）、螺线管、阀门、执行器、定位器

构造详情

导体

Element	Size	Stranding	Material
Pair(s)	14 AWG	Solid	BC - Bare Copper

绝缘

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	Silicone Rubber	0.034 in (0.86 mm)	0.133 in (3.38 mm)	Black, Red

外屏蔽

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	16 AWG (7x24) TC

外层护套

Material	Nom. Thickness	Nom. Diameter
PO - Polyolefin	0.045 in (1.1 mm)	0.362 in (9.19 mm)

外护套1表说明	高阻燃无卤聚烯烃

电气特性

电气设备

Nom. Conductor DCR	Max. Current
6.65 Ohm/1000ft	29 Amps per Conductor at 30ºC

电压

UL Voltage Rating
300 V

机械特性

温度

UL Temperature	Operating
105°C	-20°C to +105°C

弯曲半径

Stationary Min.	Installation Min.	Flexing Min.
3.62 in (91.9 mm)	3.62 in (91.9 mm)	3.62 in (91.9 mm)

最大拉伸张力	135.1 lb (61.28 kg)
线缆毛重	76 磅/1000 英尺

标准与合规性

环境适应性	室内的<多重分离/>立管、室内、室外、非卤化、耐日光
阻燃性/遇火反应	UL 1666 立管，1202
NEC/UL合规性	《FPLR》、《ITC》、《PLTC》第 760 条
欧洲指令合规性	欧盟指令 2011/65/EU（RoHS 2）
APAC合规性	中国 RoHS II (GB/T 26572-2011)
其他标准合规性	BS 6387 CWZ， EN50200 PH120
静压室编号	否

历史

更新和修订	修订编号：0.45 修订日期：07-18-2025

信息

更新和修订	修订编号：0.45 修订日期：07-18-2025
