产品编号: 9729LS

RS-232/422，2PR #24 Str TC，PO ins，IF，LSNH Jkt，300V，SWA

RS-232/422，2 对 AWG 24 镀锡铜线 - 多股绞合，聚烯烃（PO、PE、PP）绝缘，单独箔片 + 无整体屏蔽，LSZH / FRNC 护套，300V，SWA

  • 上架时间:
    全球
  • 状态:
    有源

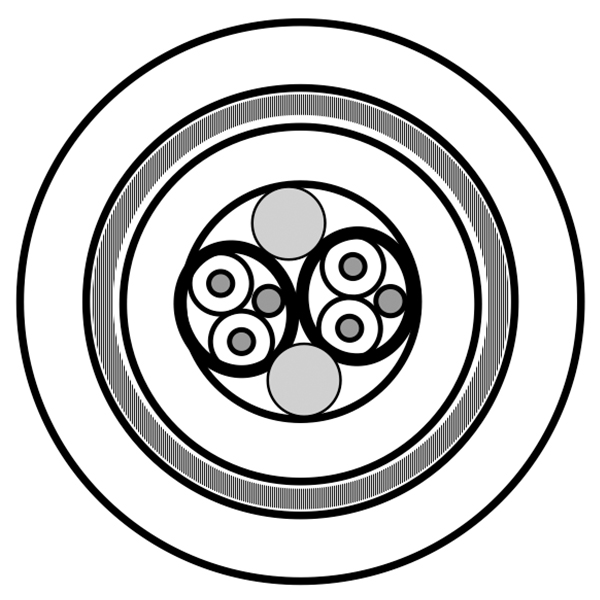

9729LS
  • 9729LS
1 的 1

规格

Expand All

适合应用

仪表和计算机线缆；用于数据传输应用

导体

Size Stranding Material
24 7x32 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.55 mm (0.0610 in) Black & Red, Black & White
Red, Green

内屏蔽

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

外屏蔽

Material
Bi-Laminate (Alum+Poly)

内护套

Material Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.9 mm (0.31 in) Chrome (RAL 7037)

铠装

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.35 mm (0.0531 in) 12.5 mm

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft) 59.1 Ohm/km (18.0 Ohm/1000ft) 41 pF/m (12 pF/ft) 76.1 pF/m (23.2 pF/ft) 100 Ohm 1 A

高频（标称/典型）

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
2 MHz 4.63
3 MHz 5.35
4 MHz 5.91
5 MHz 6.5
6 MHz 6.89
11 MHz 9.15
12 MHz 9.51
24 MHz 13.16

温度

Installation Storage
-15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
187.5 mm

环境适应性

室内的<多重分离/>室内/室外<多重分离/>户外的<多重分离/>室内/室外 - Euroclass Eca，耐日光性

阻燃性/遇火反应

IEC 60332-3-24

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

更新和修订

修订编号：0.241 修订日期：09-07-2025

更新和修订

修订编号：0.241 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
9729LS.00500 黑色 线盘 500 m 8719605022516
9729LS.001000 黑色 线盘 1,000 m 8719605022509
9729LS.011000 黑色 线盘 1,000 m 8719605022523
