规格
产品概述
| 适合应用 | 防啮齿类动物, 抗压, 防刺穿, 埋设, POS, 串行通信(RS-485标准)，包括PLC, VFD, HMI, 电机, RTU, SCADA, 等（在长距离嘈杂环境中）, 户外如太阳能, 照明, 等 |
|---|

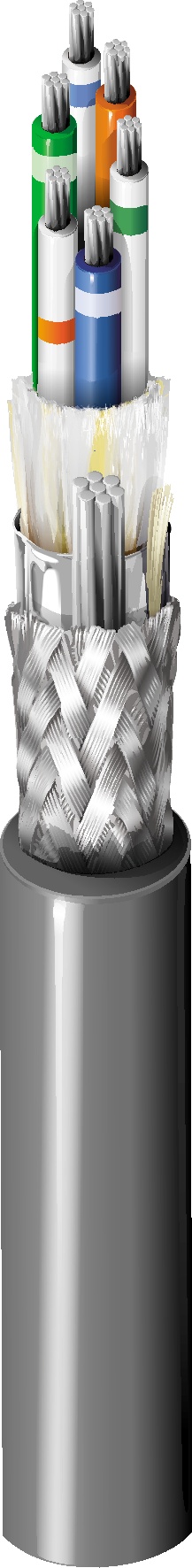

构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 线对 | 1 | 24AWG | 7x32 | TC - 镀锡铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 色标 |
|---|---|---|---|
| 线对 | PE - 聚乙烯 | 0.028 in（0.71 mm） | 白色/蓝条纹和蓝色/白条纹，白色 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 |
|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 24 AWG (7x32) TC |
| 编织 | 镀锡铜（TC） | 90% |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| LSZH - 低烟无卤（阻燃） | 0.035 in（0.89 mm） | 0.258 in（6.55 mm） |
|
线缆外廓直径（标称） |
0.258 in（6.55 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 导体到导体标称电容 | 导体到其他（导体+屏蔽）标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|---|
| 线对 | 24.0 Ohm/1000ft (78.7 Ohm/km) | 14.5 pF/ft (47.6 pF/m) | 26 pF/ft | 120 Ohm | 66% | 25ºC条件下每根导体2.1Amp |
高频（标称/典型）
| 元件 |
|---|
| 线对 |
电压
| UL额定电压 |
|---|
| 300 （CMG） |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 75°C | -20°C至75°C |
|
最大拉伸张力 |
72.3 lb (32.8 kg) |
|---|---|
|
线缆毛重 |
33 lbs/1000ft (49 kg/km) |
标准与合规性
|
环境适应性 |
室内 |
|---|---|
|
阻燃性/遇火反应 |
UL1685 FT4负荷 |
|
NEC/UL合规性 |
CMG第800条 |
|
AWM合规性 |
AWM 21088 |
|
CEC / C（UL）合规性 |
CMG |
|
欧洲指令合规性 |
欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE） |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
历史
|
更新和修订 |
修订编号：0.276 修订日期：2024年02月15日 |
|---|
信息
|
更新和修订 |
修订编号：0.276 修订日期：2024年02月15日 |
|---|
零件编号
| 货号 | 颜色 | UPC |
|---|---|---|
| 9841ZH 060500 | 铬黄 | 612825382591 |
