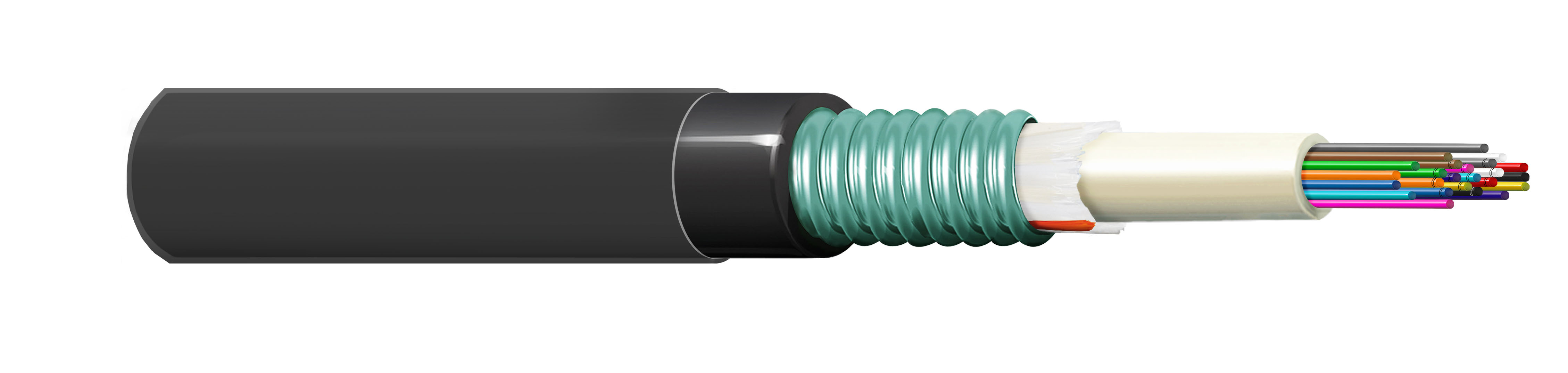

中心松套管光纤线缆-GOKND04

室外光纤中心松管（填充胶状管）电缆，采用玻璃纱作为强度构件，采用波纹钢带（全防啮齿动物）铠装，采用聚乙烯外套，并采用聚酰胺层进行白蚁防护。产品特点：该电缆通过波纹钢带（全面防啮齿动物）提高了防啮齿动物性能，通过聚酰胺层提高了防白蚁性能。现有 1 个直径为 3.3 毫米的管子，带有 4 根光纤 MM OM3。

上架时间:

全球
状态:

有源

报价

GOKND04

规格
资源

规格

产品概述

环境空间	户外
适合应用	适用于工业主干线、校园主干线、建筑主干线（立管）和/或水平布线等结构化（数据）布线系统的户外使用。适用于工业、电信、有线电视和/或广播网络的户外使用。易于安装在管道、隧道、沟渠和/或管子中。适合直接埋葬。

构造

光缆构造

Fiber Type	Fiber Count	Subunit Color
OM3	4	TIA coding (Gxxxxxx.T): Natural

光纤颜色代码	TIA编码（Gxxxxxx.T）：蓝色、橙色、绿色、棕色

缆芯水密性	是
缆芯阻水	阻水玻璃纱 + 胶带
线缆毛重	96 kg/km

亚单元规格

活动亚单元数量	1
亚单元位置数	1
每个亚单元光纤数量	4

物理规格

铠装类型	波纹管钢带

护套规格

护套数量	单护套

外部护套规格

外层护套

Material	Color	Nominal Diameter	Ripcord
PE - Polyethylene	Black	10.0 mm	Yes

外护套1表说明	标准颜色：黑色。可选颜色：橙色、黄色、青绿色、埃里卡紫、红色、蓝色、绿色、棕色、紫罗兰色、粉色、灰色、白色、黑色、柠檬绿

光学特性

1300 nm 处的最大衰减	0.9 dB/km
850 nm 处的最大衰减	2.9 dB/km

机械特性

力学测试

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	200 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	200 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	2400 N (540 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	800 N (180 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	22 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	11 kN/m	IEC 60794-3-10

温度范围

工作温度范围	-30 °C 至 +70 °C
安装温度范围	-5 °C 至 +50 °C
储存温度范围	-30 °C 至 +70 °C

产品材料

UL等级/燃烧测试	非UL等级

标准

REACH	符合
ISO/IEC合规性	IEC 60794, ISO/IEC 11801-1
防紫外线/防晒	是

历史

更新和修订	修订编号：0.17 修订日期：09-17-2024

信息

更新和修订	修订编号：0.17 修订日期：09-17-2024
