产品编号: DMLU12HA096BKAA

通用 OFC MLT：凝胶填充管（12F/T）、干芯 + CST + LSZH 外套（黑色）96f SM G.652.D。 IEC 60332-1 额定。

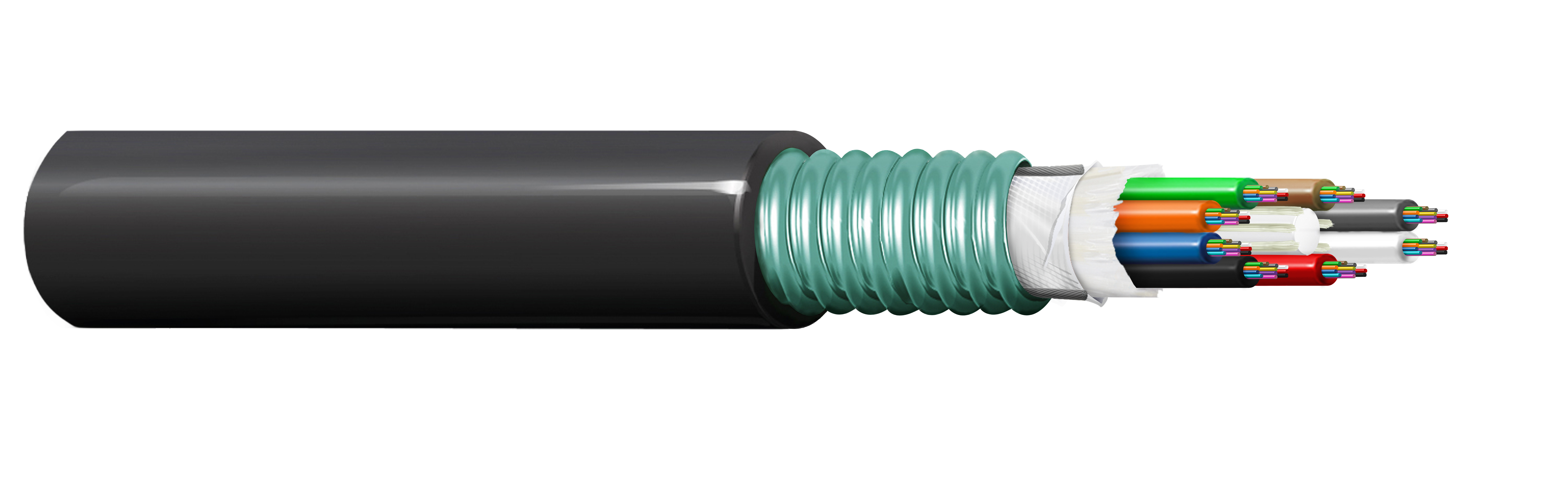

通用（室内/室外）凝胶填充管（12F/T）、干芯、光纤多松管电缆，带 FRP 中心强度构件、波纹钢带铠装和低烟零卤外套（黑色）、96 根光纤 SM G.652.D。 IEC 60332-1 额定。

  • 上架时间:
    亚太
  • 状态:
    有源
DMLU12HA096BKAA
  • DMLU12HA096BKAA
1 的 1

规格

Expand All

产品类别

光纤多管松套管式光缆

适合应用

适用于工业主干线、校园主干线、建筑主干线布线等结构化（数据）布线系统的室外/室内使用。 适用于工业、电信、有线电视和/或广播网络的室外/室内使用。 易于安装在管道、隧道、沟渠和/或管子中。 适合直接埋葬。

光纤类型

OS2，G.652.D

光纤芯直径

9 µm

光纤直径

125 µm

纤维缓冲材料

PBT——聚对苯二甲酸丁二醇酯

光纤数

96

光纤颜色代码

TIA-598-D

活动亚单元数量

8

每个亚单元光纤数量

12

亚单元隔水

凝胶填充

亚单元颜色

蓝色、橙色、绿色、棕色、灰色、白色、红色、黑色

中央力量杆件类型

GRP

缆芯阻水

防水纱 + 胶带

内护套撕裂绳数量

2

铠装类型和材料

CST - 波纹管钢带

护套材料

LSZH - 低烟无卤（阻燃）

名义值 直径

14.8 毫米（0.583 英寸）

外部护套颜色

黑色

光学特性

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.36 dB/km 0.22 dB/km
Mode Field Diameter 9.2 µm 10.4 µm

安装时的最小弯曲半径

20 x 线径

运行期间的最小弯曲半径

10 x 线径

安装时最大抗拉强度

2000 N (450 lbf)

操作时最大抗拉强度

600 N (130 lbf)

抗压性

1000 牛/100 毫米

力学测试

Description Tested Standard
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E11
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3
Cable Impact Resistance IEC 60794-1-21-E4
Waterblocking IEC 60794-F5

线缆毛重

245 千克/公里（165 磅/1000 英尺）

工作温度范围

-40 °C 至 +70 °C

储存温度范围

-40 °C 至 +70 °C

环境适应性

室内/户外、室内、户外、无卤、埋设

阻燃性/遇火反应

IEC 60332-1-2

ISO/IEC合规性

IEC 60793-1-1IEC 60794-1-1, IEC 61034-2 - 烟雾密度最小透射率 = 60%

欧洲无卤标准

IEC 60754-2 - 卤酸气体量 - 最高电导率 = 10，IEC 60754-2 - 卤酸气体量 - 最低pH = 4.3

欧洲指令合规性

欧盟指令 2011/65/EU（RoHS 2）

更新和修订

修订编号：0.12 修订日期：06-24-2024

更新和修订

修订编号：0.12 修订日期：06-24-2024
