规格
产品概述
| 适合应用 | 恶劣环境数字和串行双向通信, 石油和天然气开采和精炼场所, 石油化工, Profibus过程自动化或Foundation现场总线过程自动化, 极端温度环境, 暴露于潮湿, 粉尘, 及油性环境, 偏远场所远距离应用, 等 |
|---|
物理特性（总体）
导体
| 元件 | AWG | 绞合 | 材料 | 对数 |
|---|---|---|---|---|
| 线对 | 18 | 7x26 | TC - 镀锡铜 | 5 |
| 地线 | 18 | 7x26 | TC - 镀锡铜 |
|
导体数 |
11 |
|---|
绝缘
| 材料 | 标称壁厚 |
|---|---|
| PP - 聚丙烯 | 0.032英寸 |
| PVC - 聚氯乙烯 | 0.032英寸 |
颜色表
| 编号 | 颜色 |
|---|---|
| 1 | 蓝色，橙色，编号 |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 |
颜色表2
| 颜色 |
|---|
| 绿/黄 |
内屏蔽
| 类型 | 材料 | 材料商品名称 | 覆盖率[%] | 引流线材料 | 引流线AWG | 引流线结构n x D |
|---|---|---|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | Beldfoil® | 100% | TC - 镀锡铜 | 20 | 7x26 |
外屏蔽
| 类型 | 材料 | 材料商品名称 | 覆盖率[%] | 引流线材料 | 引流线AWG | 引流线结构n x D |
|---|---|---|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | Beldfoil® | 100% | TC - 镀锡铜 | 18 | 7x28 |
外层护套
| 材料 | 标称直径 | 标称壁厚 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.676英寸 | 0.063英寸 |
电气特性
导体DCR
| 单对线对标称屏蔽DCR |
|---|
| 7.5 Ohm/1000ft |
电容
| 最高电容失衡 | 导体到其他导体或屏蔽的标称电容 | 标称互电容 |
|---|---|---|
| 1.2 pF/ft | 45 pF/ft | 24 pF/ft |
电感
| 标称电感 |
|---|
| 0.22 µH/ft |
阻抗
| 标称特性阻抗 |
|---|
| 100 Ohm |
高频（标称/典型）
| 频率[MHz] | 标称插入损耗 |
|---|---|
| 0.039 MHz | 0.08 dB/100ft |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最大/最小输入阻抗（未拟合） |
|---|---|---|
| 0.031 MHz | 0.091 dB/100ft | 100 Ohm |
电流
| 元件 | 最大推荐电流[A] |
|---|---|
| 每根导体 | 每根导体5.2 Amp |
电压
| UL额定电压 |
|---|
| 600 V RMS |
|
电气特性说明 |
从7.812 kHz到39.06 kHz的最大传播延迟变化：518 pS/ft |
|---|---|
|
其他电子性能2 |
31.25 KBit/sec |
温度范围
|
UL温度等级 |
75°C |
|---|---|
|
工作温度范围 |
-30°C至+75°C |
机械特性
|
耐油性 |
是 |
|---|---|
|
最大拉伸张力 |
246磅 |
|
最小弯曲半径/短轴 |
6.8英寸 |
标准
|
NEC条款 |
第336条 |
|---|---|
|
NEC/(UL) 合规性 |
TC-ER |
适用环境和其他计划
|
欧盟指令 2000/53/EC（ELV） |
是 |
|---|---|
|
欧盟指令 2003/11/EC（BFR） |
是 |
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
欧盟指令 2015/863/EU（RoHS 2 修正案） |
是 |
|
欧盟指令合规性 |
欧盟指令 2003/11/EC（BFR） |
|
欧盟CE标志 |
是 |
|
MII第39号令（中国RoHS） |
是 |
适合性
|
适合性 - 室内 |
是 |
|---|---|
|
适合性 - 耐油性 |
是 |
|
适合性 - 户外 |
是 |
|
适合性 - 耐晒性 |
是 |
阻燃性，LS0H，毒性测试
|
UL阻燃性 |
UL1685 UL荷载 |
|---|---|
|
UL额定电压 |
600 V RMS |
静压室/非静压室
|
静压室（是/否） |
否 |
|---|
相关零件编号
|
脚注 |
C——采用木线盘收线。 |
|---|
历史
|
更新和修订 |
修订编号：0.290 修订日期：2023年05月05日 |
|---|
信息
|
更新和修订 |
修订编号：0.290 修订日期：2023年05月05日 |
|---|
零件编号
| 货号 | 颜色 | 包装方式 | 长度 | UPC |
|---|---|---|---|---|

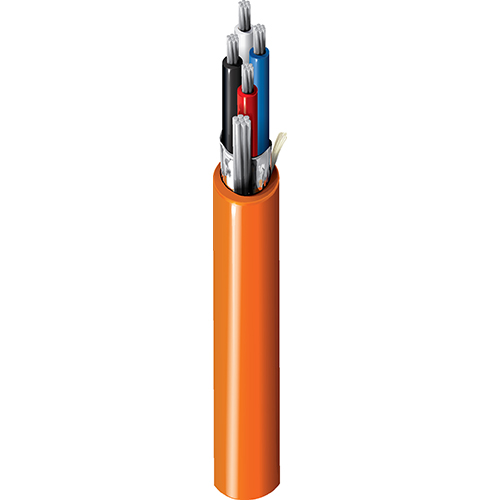

| 1339A 0037500 | 橙色 | 线盘 | 7,500 ft | 612825112280 |
