规格

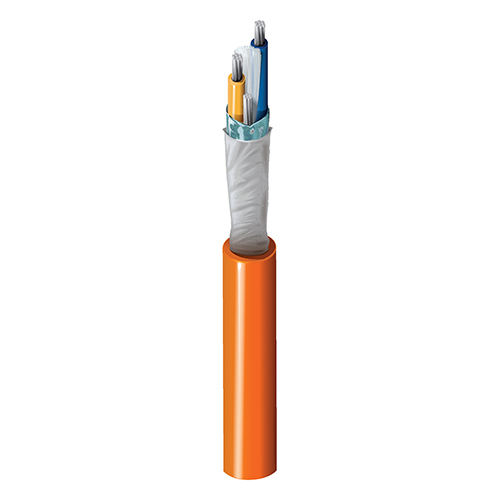

产品概述
| 适合应用 | 恶劣环境数字和串行双向通信, 石油和天然气开采和精炼场所, 石油化工, Profibus过程自动化或Foundation现场总线过程自动化, 极端温度环境, 暴露于潮湿, 粉尘, 及油性环境, 偏远场所远距离应用, 等 |
|---|
物理特性（总体）
导体
| 元件 | AWG | 绞合 | 材料 | 对数 |
|---|---|---|---|---|
| 线对 | 16 | 7x24 | TC - 镀锡铜 | 1 |
|
导体数 |
2 |
|---|---|
|
总对数 |
1 |
绝缘
| 材料 |
|---|
| XLPE - 交联聚乙烯（热固性） |
颜色表
| 编号 | 颜色 |
|---|---|
| 1 | 蓝色，橙色，编号 |
内屏蔽
| 类型 | 材料 | 材料商品名称 | 覆盖率[%] | 引流线AWG | 引流线结构n x D |
|---|---|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | Beldfoil® | 100% | 18 | 7x26 |
| 镀锡铜（TC） |
外屏蔽
| 材料 |
|---|
| 双层结构（铝+聚乙烯） |
外层护套
| 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|
| TPE - 热塑性弹性体 | 0.365英寸 | 是 |
电气特性
导体DCR
| 标称导体DCR |
|---|
| 4.2 Ohm/1000ft |
电容
| 最高电容失衡 | 导体到屏蔽标称电容 |
|---|---|
| 1.2 pF/ft | 22 pF/ft |
电感
| 标称电感 |
|---|
| 0.22 µH/ft |
阻抗
| 标称特性阻抗 |
|---|
| 120 Ohm |
高频（标称/典型）
| 标称插入损耗 |
|---|
| 0.065 dB/100ft |
延迟
| 标称传播速度 (VP) [%] |
|---|
| 64% |
高频
| 最大插入损耗（衰减） | 最大/最小输入阻抗（未拟合） |
|---|---|
| 0.091 dB/100ft | 100 Ohm |
电流
| 元件 | 最大推荐电流[A] |
|---|---|
| 每根导体 | 每根导体11.6 Amp |
电压
| 描述 | UL额定电压 | 额定电压[V] |
|---|---|---|
| CSA CIC TC型 | 300 V | 300 V RMS |
|
电气特性说明 |
从7.812 kHz到39.06 kHz的最大传播延迟变化：518 pS/ft |
|---|---|
|
其他电子性能2 |
31.25 KBit/sec |
温度范围
|
安装温度等级 |
-25°C |
|---|---|
|
UL温度等级 |
90°C湿/干 |
|
工作温度范围 |
-25°C 冷冲击-40°C至+90°C -55°C冷弯 |
机械特性
|
抗紫外线 |
是 |
|---|---|
|
线缆毛重 |
67 lb/1000ft |
|
最大拉伸张力 |
93磅 |
|
最小弯曲半径/短轴 |
3.75英寸 |
标准
|
NEC条款 |
第725、 727、800条 |
|---|---|
|
NEC/(UL) 合规性 |
CMG, ITC, PLTC-ER |
|
CSA AWM合规性 |
AWM I A/B II A/B, C22.2 #230 TC型; C22.2#239 CIC型 |
适用环境和其他计划
|
欧盟指令 2000/53/EC（ELV） |
是 |
|---|---|
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
欧盟指令 2015/863/EU（RoHS 2 修正案） |
是 |
|
欧盟指令合规性 |
欧盟指令 2003/11/EC（BFR） |
|
欧盟CE标志 |
是 |
|
MII第39号令（中国RoHS） |
是 |
适合性
|
适合性 - 室内 |
是 |
|---|---|
|
适合性 - 耐油性 |
是 |
|
适合性 - 户外 |
是 |
|
适合性 - 耐晒性 |
是 |
阻燃性，LS0H，毒性测试
|
UL阻燃性 |
UL1685 FT4负荷 |
|---|---|
|
IEC阻燃性 |
IEC 60332-3-24 |
|
UL额定电压 |
300 V RMS |
静压室/非静压室
|
静压室（是/否） |
否 |
|---|
历史
|
更新和修订 |
修订编号：0.483 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.483 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 包装方式 | 长度 | UPC |
|---|---|---|---|---|
| 2109A 0061000 | 浅蓝色 | 线盘 | 1,000 ft | 612825129172 |
| 2109A 0065000 | 浅蓝色 | 线盘 | 5,000 ft | 612825129189 |
| 2109A 0035000 | 橙色 | 线盘 | 5,000 ft | 612825129165 |
