产品编号: 23507

ACIC 300V，1 Tri #16 Str TC，PVC Ins E1，OS，PVC Jkt，AIA 铠装，PVC Jkt，105C 干燥 75C 湿润 CSA HLBCD SUN RES -40C

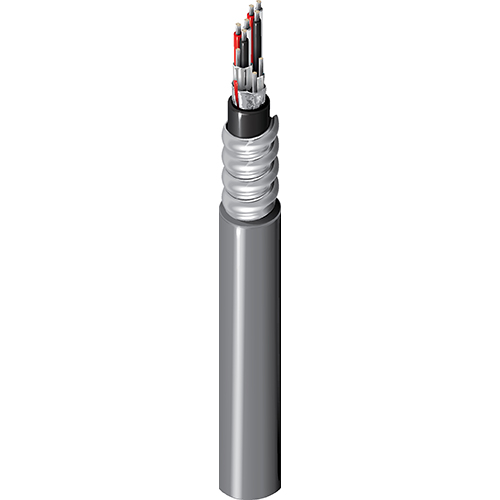

加拿大仪表电缆 TC-ACIC 300V，1 三重 16AWG (7x24) 镀锡铜，PVC 绝缘 E1 颜色代码，整体 Beldfoil® 屏蔽，PVC 内护套，铝联锁铠装，PVC 外护套，105C 干燥 75C 湿润 CSA HLBCD SUN RES -40C

  • 上架时间:
    全球
  • 状态:
    有源
23507
  • 23507
1 的 1

规格

Expand All

包装方式

线盘

适合应用

工业控制、电缆槽、电缆桥架和管道、数字控制、仪器仪表（4-20ma、0-10v、...）、低压数字控制（24v、...）、编码器、控制电路、分布式控制系统（DCS）、可编程逻辑控制器（PLC）、螺线管、阀门、执行器、定位器

导体

Element No. of Elements Size Stranding Material
Triad(s) 1 16 AWG 7x24 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Triad(s) PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.108 in (2.74 mm) Black, White, Red

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

内护套

Material Nom. Thickness Nom. Diameter Ripcord Color
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.329 in (8.36 mm) Yes Black

铠装

Armor Type & Material Armor Thickness Diameter Over Armor
AIA - Aluminum Interlock Armor 0.025 in 0.509 in

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.052 in (1.3 mm) 0.613 in Yes

线缆外廓直径（标称）

0.613 英寸

电气设备

Nom. Conductor DCR Max. Current
4.2 Ohm/1000ft 6.4 Amps per Conductor at 30ºC

标称外屏蔽 DCR@Cond DCR1-cnv

4.8 欧姆/1000 英尺（16 欧姆/公里）

电压

Voltage Rating
300 V (CSA ACIC)

温度

Operating Installation
Dry: -40°C to +105°C, Wet: -40°C to +75°C -25°C To +105

弯曲半径

Stationary Min. Installation Min.
7.35 in (187 mm) 7.35 in

最大拉伸张力

200 lb (91 kg)

线缆毛重

183 磅/1000 英尺

环境适应性

室内，户外，耐晒，抗紫外线

CEC / C（UL）合规性

HLABCD, ACIC

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.359 修订日期：09-07-2025

更新和修订

修订编号：0.359 修订日期：09-07-2025


Report An Error

零件编号

货号 收起类型 UPC
23507 06010000 线盘 612825322399
23507 0602500 线盘 612825322405
23507 0602500 线盘 612825322405
23507 0605000 线盘 612825322412
23507 0605000 线盘 612825322412
23507 0105000 线盘
