产品编号: 29006

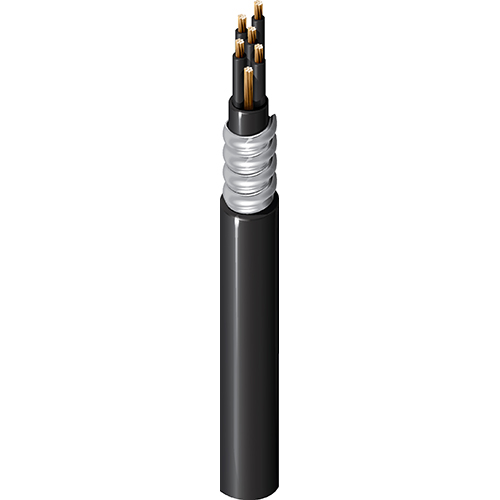

600V ACIC，(12) 16 AWG (7x24) BC+Grd，XLPE/PVC/PVC，AIA 铠装

十二根 16 AWG 绞合（7x24）裸铜导体加裸铜接地线、交联聚乙烯绝缘、PVC 内护套、铝联锁铠装、PVC 外护套。

  • 上架时间:
    全球
  • 状态:
    有源
29006
  • 29006
1 的 1

规格

Expand All

适合应用

高达 600V 的电源和控制应用

导体

Element No. of Elements Size Stranding Material
Conductor(s) 12 16 AWG 7x24 BC - Bare Copper
Ground Wire 1 16 AWG 7x24 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLP, XLPO, XLPE (Thermoset) 0.030 in (0.76 mm) 0.118 in (3.00 mm) White and Numbered, Black and Numbered
Ground Wire XLP, XLPO, XLPE (Thermoset) 0.030 in (0.76 mm) 0.118 in (3.00 mm) Green

外屏蔽

Material
No Shield

内护套

Material Nom. Thickness Nom. Diameter Ripcord Color
PVC - Polyvinyl Chloride 0.63 in (16 mm) 0.651 in (16.5 mm) Yes Black

内护套表备注

分离器 -CORR。 麦拉胶带

铠装

Armor Type & Material Armor Thickness Diameter Over Armor
AIA - Aluminum Interlock Armor 0.025 in (0.64 mm) 0.876 in (22.3 mm)

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.052 in (1.3 mm) 0.980 in

线缆外廓直径（标称）

0.980 英寸

电气设备

Element Nom. Conductor DCR Max. Current
Conductor(s) 4.45 Ohm/1000ft 12.6 Amps per Conductor at 30ºC
Ground Wire 4.45 Ohm/1000ft (14.6 Ohm/km) 19 Amps per Conductor at 25ºC

电压

Voltage Rating
600 V

温度

Operating
-40°C To +90°C

弯曲半径

Stationary Min. Installation Min.
11.76 in (298.7 mm) 11.76 in

最大拉伸张力

464.1 lb (210.5 kg)

线缆毛重

425 磅/1000 英尺

环境适应性

室内，室外，防晒，埋设

CEC / C（UL）合规性

HL, ACIC

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.201 修订日期：05-31-2024

更新和修订

修订编号：0.201 修订日期：05-31-2024
