产品编号: 29507T

VFD 300% 接地，3C+G #2 Str TC，XLPE Ins+PVC Grd，OS+TC Brd w/4-#8 TC Drains，黑色 LSZH Jkt，600/1000V TC-ER 90C 干/湿 1000V 柔性电机供电电缆 WTTC

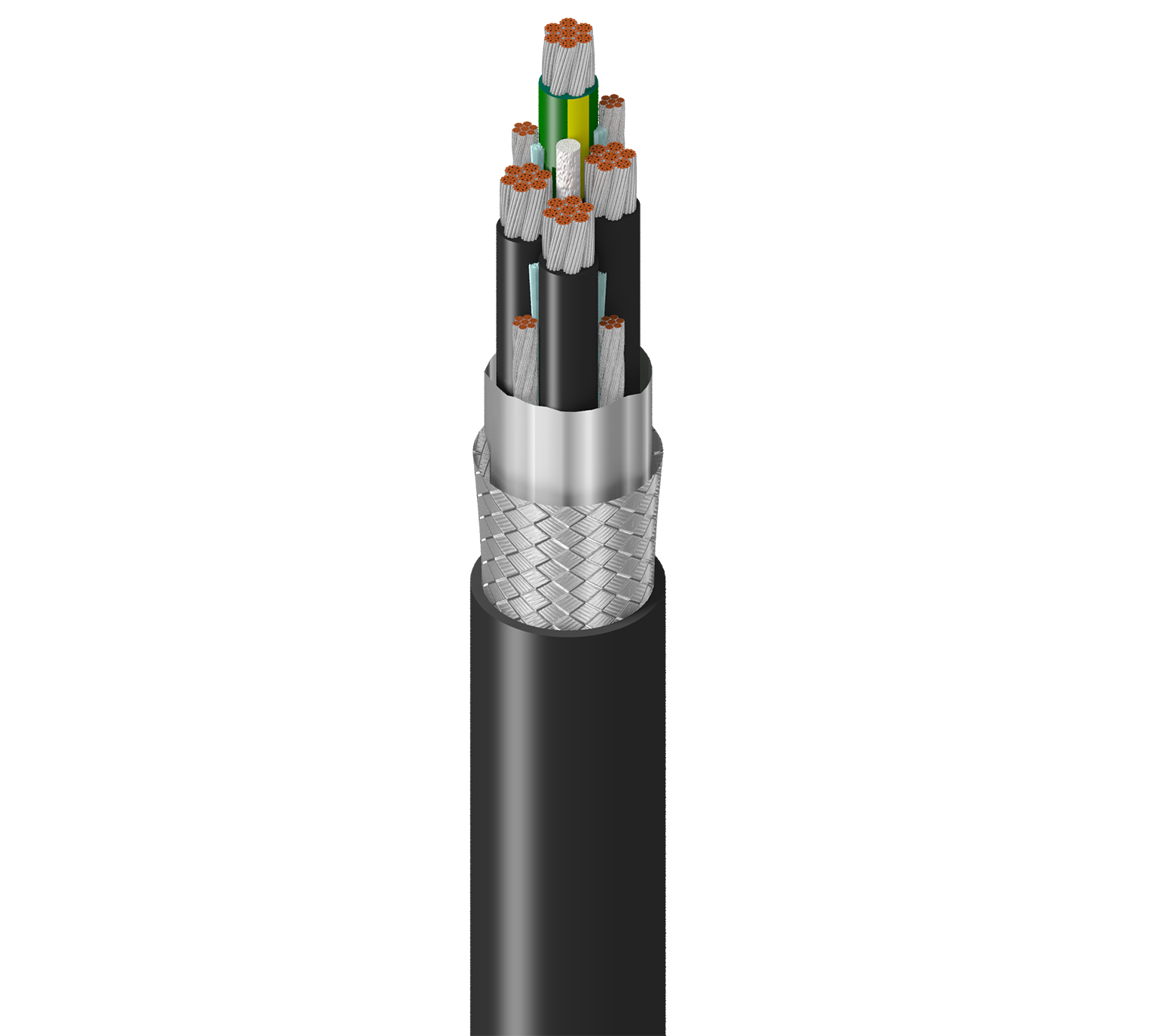

Belden 300% 接地柔性 VFD，3 导体 2AWG (7x19x23) 镀锡铜，XLPE 绝缘 M4 颜色代码 +PVC 绝缘接地，整体 Beldfoil®+ 镀锡铜编织 (85%) 屏蔽，带 4-8AWG 镀锡铜排水线，黑色 LSZH 外护套，600/1000V TC-ER 90C 干/湿 1000V 柔性电机电源线 WTTC SUN RES DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
29507T
  • 29507T
1 的 1

规格

Expand All

包装方式

线盘

适合应用

变频驱动器 (VFD)；交流电机和驱动系统；具有火焰或毒性问题的人身安全应用（低烟、零卤素）；1 类 2 区危险场所

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 2 AWG 7x19x23 TC - Tinned Copper
Ground 1 2 AWG 7x19x23 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.062 in (1.6 mm) Black and Numbered
Ground PVC - Polyvinyl Chloride 0.062 in (1.6 mm) Green/Yellow Stripe

外屏蔽

Shield Type Material Coverage
Tape Tri-Laminate (Alum+Poly+Alum) 100%
Braid Tinned Copper (TC) 85%

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.105 in (2.67 mm) 1.344 in (34.14 mm) Yes

线缆外廓直径（标称）

1.344 in (34.14 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Conductor(s) 0.15 Ohm/1000ft (0.49 Ohm/km) 48 pF/ft (160 pF/m) 86 pF/ft (280 pF/m) 37 Ohm 55% 130 Amps per Conductor at 30ºC

电压

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -25°C To +90°C

弯曲半径

Stationary Min. Installation Min.
16.1 in (409 mm) 16.1 in (409 mm)

最大拉伸张力

3327 lb (1509 kg)

线缆毛重

1655 磅/1000 英尺（2463 千克/公里）

环境适应性

室内、户外、耐晒、耐油、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 FT4 负载

NEC/UL合规性

336 条款、TC-ER、WTTC、UL 柔性电机供电电缆

ICEA合规性

S-95-658

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.373 修订日期：09-07-2025

更新和修订

修订编号：0.373 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 UPC
29507T 0101000 黑色 线盘 612825137405
29507T 0102000 黑色 线盘 612825137412
