数据二极管 - 轨道数据二极管高压列车

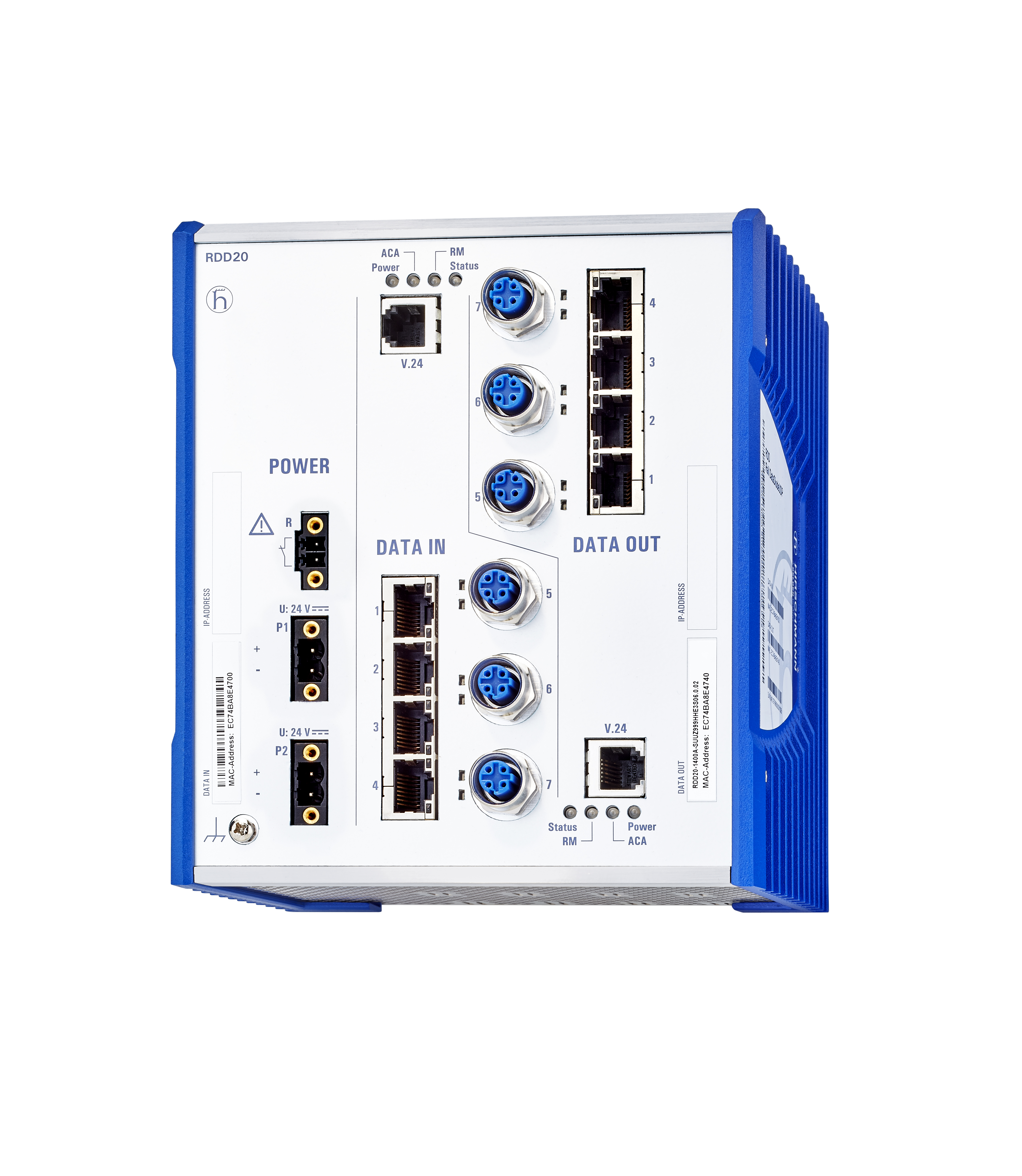

RDD20 设备由 2 个独立的 DATA IN 和 DATA OUT 路由器组成。设备内部有一个从 DATA IN 到 DATA OUT 的连续单向数据连接（100 Mbit/s）用于数据传输。由于安全要求，数据传输只能从 DATA IN 到 DATA OUT。数据二极管适用于 110 VDC 和 110 / 230 VAC 工作电压，并经过列车认证

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

Expand All

产品描述

类型	轨道数据二极管高压列车（产品代码：RDD20-1400A-EKKS999HHE3SXX.X.XX）
名称	列车用高压导轨数据二极管
软件版本	HiOS 09.0.09
端口类型和数量	共 14 个端口，其中 6 个 M12 " D"编码和 8 x RJ45

产品生命周期

最后订购日期	2026-01-31
最后交货日期	2026-04-30
上次服务日期	2031-04-30

电源/信号触点	2 x 插入式接线端子，3 针 / 1 x 插入式接线端子，2 针
V.24 接口	2 个 RJ11 插座
SD卡插槽	2 个 SD 卡插槽，用于自动配置适配器 ACA31

网络规模 - 线缆长度

双绞线（TP）	0-100 m

网络规模 - 可级联性

线型/星型拓扑结构	任意

电源要求

工作电压	2 x 110 VDC (77. 138 VDC)、2 x 110 / 230 VAC (93,5. 253 伏交流电）
功耗	21 W

软件

交换	独立 VLAN 学习, 快速老化, 静态单播/多播地址条目, QoS/端口优先级 (802.1D/p), TOS/DSCP 优先级, 接口信任模式, CoS 队列管理, IP 入口 DiffServ 分类和策略, 队列整形/最大队列带宽, 流量控制 (802.3X), 出口接口整形, 入口风暴保护, 巨型帧, VLAN (802.1Q), 基于协议的 VLAN, VLAN 未知模式, 语音 VLAN, 基于 MAC 的 VLAN, 基于 IP 子网的 VLAN, 每个 VLAN 的 IGMP 侦听/查询器 (v1/v2/v3), 未知多播过滤, 多 VLAN 注册协议 (MVRP), 多 MAC 注册协议 (MMRP), 多注册协议 (MRP), 巨型帧, 第 2 层环路保护
冗余	HIPER-Ring（环交换机）, 基于链路聚合的 HIPER-Ring, 带 LACP 的链路聚合, 链路备份, 媒体冗余协议 (MRP) (IEC62439-2) - 冗余管理器, 媒体冗余协议 (MRP) (IEC62439-2) - 冗余客户端, 基于链路聚合的 MRP, 子环管理器, RSTP 802.1D-2004 (IEC62439-1), RSTP 防护, VRRP, VRRP 跟踪, HiVRRP（VRRP 增强功能）, 冗余网络耦合
管理	DNS 客户端、双软件映像支持、TFTP、SFTP、SCP LLDP (802.1AB)、LLDP-MED、SSHv2、V.24、HTTP、HTTPS、Traps、SNMP v1/v2/v3、Telnet、OPC-UA 服务器
诊断	管理地址冲突检测、MAC 通知、信号联系、设备状态指示、TCPDump、LED、系统日志、ACA 上的持久日志记录、电子邮件通知、带自动禁用功能的端口监控、链路抖动检测、过载检测、双工不匹配检测、链路速度和双工监控、RMON（1,2,3,9）、端口镜像 1:1、端口镜像 8:1、端口镜像 N:1、RSPAN、SFLOW、VLAN 镜像、系统信息、冷启动自检、铜缆测试、SFP 管理、配置检查对话框、交换机转储、快照配置功能
配置	自动配置撤消（回滚）、配置指纹、基于文本的配置文件 (XML)、具有自动配置功能的 BOOTP/DHCP 客户端、DHCP 服务器：每个端口 DHCP 服务器：每个 VLAN 的池、自动配置适配器 ACA31（SD 卡）、HiDiscovery、带有选项 82 的 DHCP 中继、命令行界面 (CLI)、CLI 脚本全功能 MIB 支持、基于 Web 的管理上下文相关帮助、保存时在远程服务器上备份配置、清除配置但保留 IP 设置、启动时通过 ENVM 处理 CLI 脚本、基于 HTML5 的管理
安全性	基于 MAC 的端口安全、基于端口的 802.1X 访问控制、访客/未经身份验证的 VLAN、集成身份验证服务器 (IAS)、RADIUS VLAN 分配、RADIUS 策略分配、每端口多客户端身份验证、MAC 身份验证旁路、DHCP 侦听、动态 ARP 检测、自动拒绝服务预防、LDAP、基于入口 MAC 的 ACL、基于入口 IPv4 的 ACL、基于时间的 ACL、基于 VLAN 的 ACL、基于入口 VLAN 的 ACL、基于 ACL 流的限制、受 VLAN 限制的管理访问、设备安全指示、审计跟踪、CLI 日志记录、HTTPS 证书管理、受限管理访问、适当使用横幅、可配置密码策略、可配置登录尝试次数、SNMP 日志记录、多权限级别、本地用户管理、通过 RADIUS 进行远程身份验证、用户帐户锁定、首次登录时更改密码
时间同步	PTPv2 透明时钟两步、PTPv2 边界时钟、缓冲实时时钟、SNTP 客户端、SNTP 服务器 PTPv2 透明时钟两步、PTPv2 边界时钟、缓冲实时时钟、SNTP 客户端、SNTP 服务器
其他	端口掉电模式，人工线缆交叉
路由	IP/UDP 助手、全线速路由、基于端口的路由器接口、基于 VLAN 的路由器接口、环回接口、ICMP 过滤器、网络定向广播、OSPFv2、RIP v1/v2、ICMP 路由器发现 (IRDP)、静态单播路由、代理 ARP、静态路由跟踪

环境条件

MTBF（Telcordia SR-332 问题 3）@ 25°C	78.4 h
工作温度	-40-+70 °C
最低储存温度	-40-+85 °C
相对湿度（无冷凝）	5-95 %
尺寸（宽x高x深）	146 mm x 164 mm x 120 mm
重量	2200 g
安装类型	DIN导轨
防护等级	IP20

机械稳定性

IEC 60068-2-6 振动	工作频率：5 Hz。 150 Hz，宽带噪声垂直：1.0 m/s² （均方根值）水平：0.7 米/秒² （均方根值），非工作状态：5 Hz。 150 Hz，宽带噪声垂直：7.9 m/s² （均方根值）水平：5.5 米/秒² （均方根）
IEC 60068-2-27 冲击	垂直：30 米/秒²，30 毫秒，水平：50 米/秒²，30 毫秒

EMC干扰耐受性

EN 61000-4-2 静电放电 (ESD)	6kV 接触放电，8kV 空气放电
EN 61000-4-3 电磁场	20 伏/米(80. 1000 MHz）、10 V/m（1400. 2000 MHz)、5 V/m (2000. 2700 兆赫）、3 伏/米（5100。 6000 兆赫）
EN 61000-4-4 快速瞬变（突发）	2kV 电源线，2kV 数据线
EN 61000-4-5 浪涌电压	2 kV（线/地），1 kV（线/线）电源 2 kV（线/地）数据线
EN 61000-4-6 传导免疫	10 伏（150 千赫。 80 兆赫）
EN 61000-4-16 电源频率电压	300 A/m

EMC辐射抗扰度

EN 55032	EN 55032 A级
EN 55022	EN 55022 A级
FCC CFR47 第 15 部分	FCC 47CFR 第 15 部分，A 类

认证

基础标准	CE、EN 60131-2
工业控制设备的安全性	EN 60950-1
运输	EN50121-4、EN51055、EN 45545-2

可靠性

保修	60 个月（请参阅 <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"保修条款 </a 了解详细信息）

交付清单和配件

需单独订购配件	终端电缆 943 301-001; 自动配置适配器 ACA31 942 074-001; 网络管理软件 Industrial HiVision 943 156-xxx ; 3 针接线端子，用于供电电压（50 个）943 845-008 ; 2 针接线端子，用于信号触点（50 个） 943 845-010; 电源线 942 000-001; RJ45 插座保护盖（50 个）943 936-001; M12 插座防尘罩套装，金属（25 个） 942 057-001 ; M12 插座防尘罩套装，塑料（25 件） 942 057-002
交付清单	设备、接线盒、一般安全说明书

需单独订购配件

终端电缆 943 301-001; 自动配置适配器 ACA31 942 074-001; 网络管理软件 Industrial HiVision 943 156-xxx ; 3 针接线端子，用于供电电压（50 个）943 845-008 ; 2 针接线端子，用于信号触点（50 个） 943 845-010; 电源线 942 000-001; RJ45 插座保护盖（50 个）943 936-001; M12 插座防尘罩套装，金属（25 个） 942 057-001 ; M12 插座防尘罩套装，塑料（25 件） 942 057-002

交付清单

设备、接线盒、一般安全说明书
