特种-10GXS24

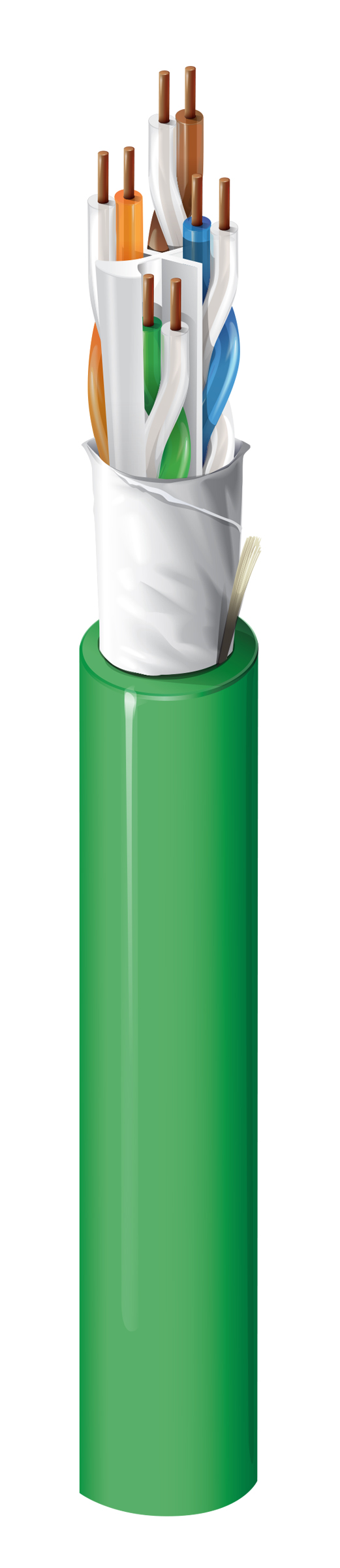

6A 类增强型 (625 MHz)、4 对、U/UTP- 非屏蔽、无卤素、房屋水平电缆、23 AWG 实心裸铜导体、聚烯烃绝缘、专利 EquiSpline™ & EquiBlock™ 技术、Ripcord、LSZH 夹克

上架时间:

全球
状态:

有源

报价

规格
资源

规格

产品概述

适合应用	场所水平电缆、10 千兆以太网、无线、WIFI、100BaseTX、100BaseVG ANYLAN、155ATM、622ATM、NTSC/PAL 分量或复合视频、AES/EBU 数字音频、AES51、RS-422、嘈杂环境、PoE、PoE Plus
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents< /一个>。

物理特性（总体）

导体

AWG	Stranding	Material	No. of Pairs
23	Solid	BC - Bare Copper	4

导体数	8
总对数	4

绝缘

Material
PO - Polyolefin

粘连线对结构	N/A

颜色表

Number	Color
1	White & Blue
2	White & Orange
3	White & Green
4	White & Brown

外层护套

Material	Material Trade Name	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	Haloarrest®	0.275 in	Yes

电气特性

导体DCR

Max. Conductor DCR	Max. DCR Unbalance	Max DCR Unbalanced Between Pairs [%]
82 Ohm/km	3.0 %	5.0 %

电容

Max. Capacitance Unbalance	Nom.Mutual Capacitance
45 pF/100m	17 pF/ft

延迟

Max. Delay	Max. Delay Skew	Nominal Velocity of Propagation (VP) [%]
537.6 ns/100m	45 ns/100m	65%

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted)	Max./Min. Fitted Impedance	Min. PSANEXT	Min. PSAACRF	Min. TCL [dB]	Min. ELTCTL [dB]
1 MHz	2.1 dB/100m	75.3 dB	73.2 dB	74.8 dB	20.0 dB	100 ± 15 Ohm	105 ± 10 Ohm	75.0 dB	77.0 dB	40.0 dB	35.0 dB
4 MHz	3.8 dB/100m	66.3 dB	62.5 dB	62.8 dB	23.0 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	76.2 dB	40.0 dB	23.0 dB
8 MHz	5.3 dB/100m	61.8 dB	56.5 dB	56.7 dB	24.5 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	70.1 dB	40.0 dB	16.9 dB
10 MHz	5.9 dB/100m	60.3 dB	54.4 dB	54.8 dB	25.0 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	68.2 dB	40.0 dB	15.0 dB
16 MHz	7.4 dB/100m	57.2 dB	49.8 dB	50.7 dB	25.0 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	64.1 dB	38.0 dB	10.9 dB
20 MHz	8.3 dB/100m	55.8 dB	47.5 dB	48.8 dB	25.0 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	62.2 dB	37.0 dB	9.0 dB
25 MHz	9.3 dB/100m	54.3 dB	45.0 dB	46.8 dB	24.3 dB	100 ± 15 Ohm	100 ± 15 Ohm	75.0 dB	60.2 dB	36.0 dB	7.0 dB
31.25 MHz	10.4 dB/100m	52.9 dB	42.5 dB	44.9 dB	23.6 dB	100 ± 15 Ohm	100 ± 10 Ohm	75.0 dB	58.3 dB	35.1 dB	5.1 dB
62.5 MHz	14.8 dB/100m	48.4 dB	33.6 dB	38.9 dB	21.5 dB	100 ± 15 Ohm	100 ± 10 Ohm	73.6 dB	52.3 dB	32.0 dB
100 MHz	18.9 dB/100m	45.3 dB	26.4 dB	34.8 dB	20.1 dB	100 ± 15 Ohm	100 ± 10 Ohm	70.5 dB	48.2 dB	30.0 dB
200 MHz	27.0 dB/100m	40.8 dB	13.8 dB	28.8 dB	18.0 dB	100 ± 22 Ohm	100 ± 10 Ohm	66.0 dB	42.2 dB	27.0 dB
250 MHz	30.4 dB/100m	39.3 dB	9.0 dB	26.8 dB	17.3 dB	100 ± 32 Ohm	100 ± 10 Ohm	64.5 dB	40.2 dB	26.0 dB
300 MHz	33.5 dB/100m	38.1 dB	4.6 dB	25.3 dB	16.8 dB	100 ± 32 Ohm	100 ± 10 Ohm	63.3 dB	38.7 dB	25.2 dB
350 MHz	36.3 dB/100m	37.1 dB	0.8 dB	23.9 dB	16.3 dB	100 ± 32 Ohm	100 ± 10 Ohm	62.3 dB	37.3 dB	24.6 dB
400 MHz	39.0 dB/100m	36.3 dB		22.8 dB	15.9 dB	100 ± 32 Ohm	100 ± 10 Ohm	61.5 dB	36.2 dB	24.0 dB
450 MHz	41.5 dB/100m	35.5 dB		21.7 dB	15.5 dB	100 ± 32 Ohm	100 ± 10 Ohm	60.7 dB	35.1 dB	23.5 dB
500 MHz	43.9 dB/100m	34.8 dB		20.8 dB	15.2 dB	100 ± 32 Ohm	100 ± 10 Ohm	60.0 dB	34.2 dB	23.0 dB
550 MHz	46.2 dB/100m	33.2 dB		20.0 dB	14.9 dB	100 ± 32 Ohm	100 ± 10 Ohm	59.4 dB	33.4 dB
600 MHz	48.4 dB/100m	32.6 dB		19.2 dB	14.7 dB	100 ± 32 Ohm	100 ± 10 Ohm	58.8 dB	32.6 dB
625 MHz	49.5 dB/100m	32.4 dB		18.9 dB	14.5 dB	100 ± 32 Ohm	100 ± 10 Ohm	58.6 dB	32.3 dB
750 MHz	54.7 dB/100m	32.2 dB		17.3 dB	14.0 dB			57.4 dB	30.7 dB
860 MHz	58.9 dB/100m	31.3 dB		16.1 dB	13.6 dB			56.5 dB	29.5 dB

电压

UL Voltage Rating
300 V RMS

温度范围

安装温度范围	0°C 至 +50°C
非UL温度等级	75°C
储存温度范围	-20°C 至 +75°C
工作温度范围	-20°C 至 +75°C

机械特性

线缆毛重	35 lbs/1000ft
最大推荐拉力	25 lbs
最小短轴弯曲半径	1.25 in

标准

ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
ANSI合规性	S-116-732-2013 6A 类，ANSI/NEMA WC-66 6A 类
TIA/EIA合规	ANSI/TIA-568.2-D 6A 类
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

适用环境和其他计划

欧盟指令 2000/53/EC（ELV）	是
欧盟指令 2003/11/EC（BFR）	是
欧盟指令 2011/65/EU（RoHS 2）	是
欧盟指令 2012/19/EU（WEEE）	是
欧盟指令 2015/863/EU（RoHS 2 修正案）	是
欧盟指令合规性	是
欧盟CE标志	否
欧盟REACH SVHC合规性 (年-月-日)	2019-01-15

适合性

适合性 - 架空	否
适合性 - 埋设	否
适合性 - 危险场所	否
适合性 - 室内	是
适合性 - 无卤	是
适合性 - 耐油性	否
适合性 - 户外	否
适合性 - 耐晒性	否

静压室/非静压室

静压室（是/否）	否
静压室编号	10GXS13

非静压室编号	10GXS12

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 625 MHz 以上的值仅供工程信息使用。打印包括从最大到 0 的降序英尺数/米数标记。
