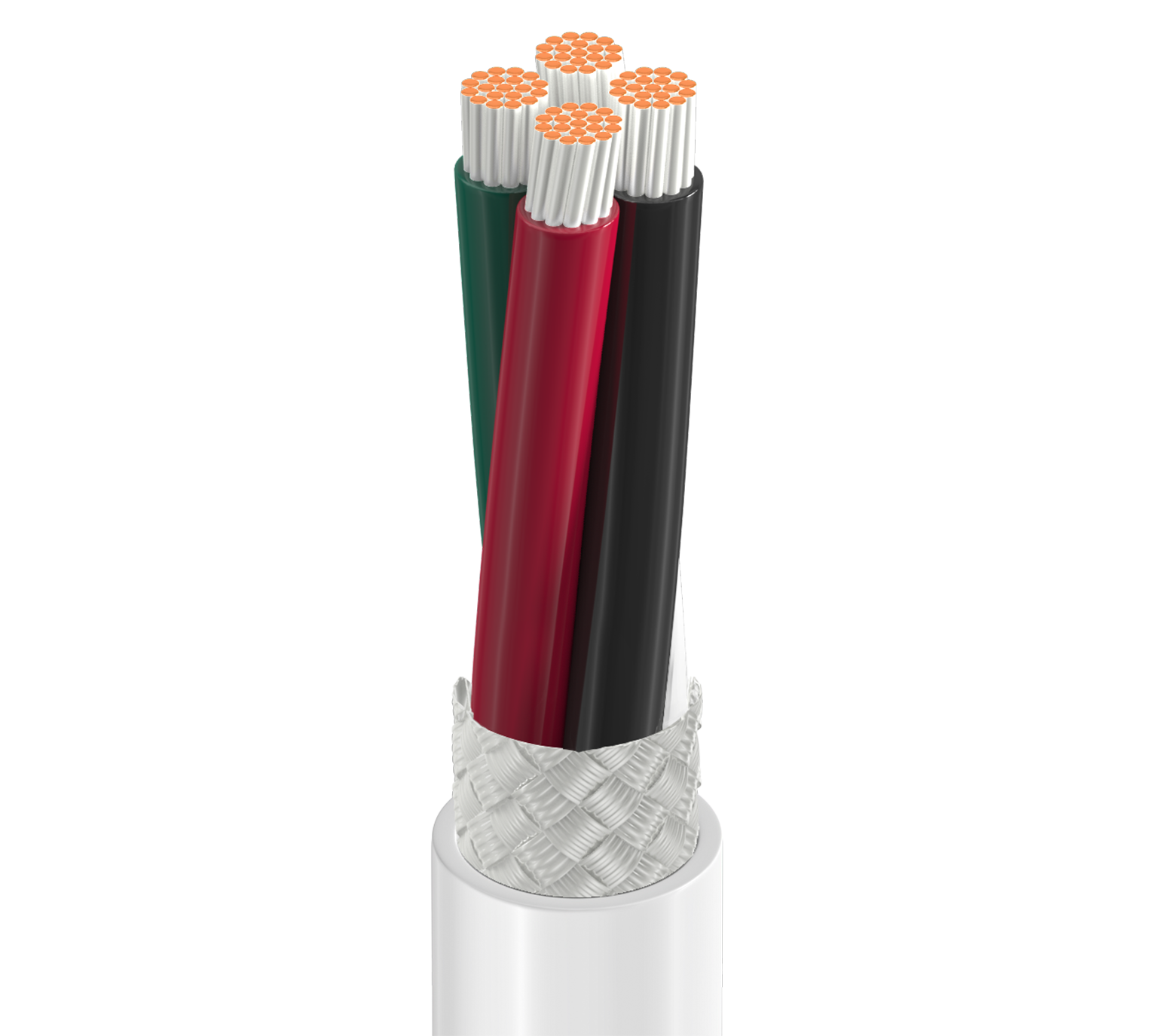

产品编号: 83351E

电子，4 C #18 Str SPC，TFE Ins，OA SPC Brd，TFE Jkt，MIL-W-16878/4（E 型）

高温电子设备，4 导体 18AWG (19x30) 镀银铜，TFE 绝缘，整体镀银铜编织 (85%) 屏蔽，TFE 外套，MIL-W-16878/4（E 型）

  • 上架时间:
    全球
  • 状态:
    有源
83351E
  • 83351E
1 的 1

规格

Expand All

适合应用

MIL-W-16878/4（E 型）规格；极高/低温环境；高达 600V 模拟信号 & 电压控制

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 AWG 19x30 SC - Silvered Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PTFE - Polytetrafluoroethylene 0.0105 in (0.267 mm) 0.068 in (1.7 mm) White, Black, Red, Green

外屏蔽

Shield Type Material Coverage
Braid Silvered Copper (SC) 85%

外层护套

Material Nom. Thickness Nom. Diameter
PTFE - Polytetrafluoroethylene 0.011 in (0.28 mm) 0.207 in (5.26 mm)

线缆外廓直径（标称）

0.207 in (5.26 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 5.7 Ohm/1000ft 31 pF/ft (100 pF/m) 52.8 pF/ft (173 pF/m) 0.126 µH/ft (0.413 µH/m) 8.1 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

8.3 欧姆/1000 英尺（27 欧姆/公里）

电压

Voltage Rating
600 V

温度

UL Temperature Operating
200°C -65°C to +200°C

弯曲半径

Stationary Min. Installation Min.
2.07 in (52.6 mm) 2.07 in (52.6 mm)

最大拉伸张力

98.8 lb (44.8 kg)

线缆毛重

47 磅/1000 英尺

可持续发展

CA Prop 65

CPR合规性

CPR Euroclass：Eca

NEMA合规性

NEMA HP3

军用合规性

MIL-W-16878/4 (Type E，绞合除外)，（绝缘导体）

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

特氟龙® 是 EI duPont de Nemours and Co. 的注册商标，经 Belden, Inc. 授权使用。

更新和修订

修订编号：0.572 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 单件最小长度为 25'。 长度 100 英尺，公差：精确， 最大件数：2， 每件最小长度：25 英尺 长度 500 英尺，公差：精确， 最大件数：3， 每件最小长度：25 英尺 长度 1000 英尺，公差：精确， 最大件数：6， 每件最小长度：25 英尺

更新和修订

修订编号：0.572 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 单件最小长度为 25'。 长度 100 英尺，公差：精确， 最大件数：2， 每件最小长度：25 英尺 长度 500 英尺，公差：精确， 最大件数：3， 每件最小长度：25 英尺 长度 1000 英尺，公差：精确， 最大件数：6， 每件最小长度：25 英尺

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
83351E 009100 白色 线盘 100 ft 612825204459 E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。 长度 100 英尺，公差：精确， 最大件数：2， 每件最小长度：25 英尺
83351E 009500 白色 线盘 500 ft 612825204473 E - 可能包含多于 1 件。 单件最小长度为 25'。 长度 500 英尺，公差：精确， 最大件数：3， 每件最小长度：25 英尺
83351E 0091000 白色 线盘 1,000 ft 612825204466 E - 可能包含多于 1 件。 单件最小长度为 25'。 长度 1000 英尺，公差：精确， 最大件数：6， 每件最小长度：25 英尺
