规格
产品概述
| 适合应用 | RS-485, POS；计算机通信；低压模拟信号 (4-20ma, 0-10v, ...)；低压数字控制(24v, …)；线路电平音频；面板布线；串行通信 (RS-485标准)，包括PLC, VFD, HMI, 电机, RTU, SCADA, 等（在长距离嘈杂环境中）, 等 |
|---|

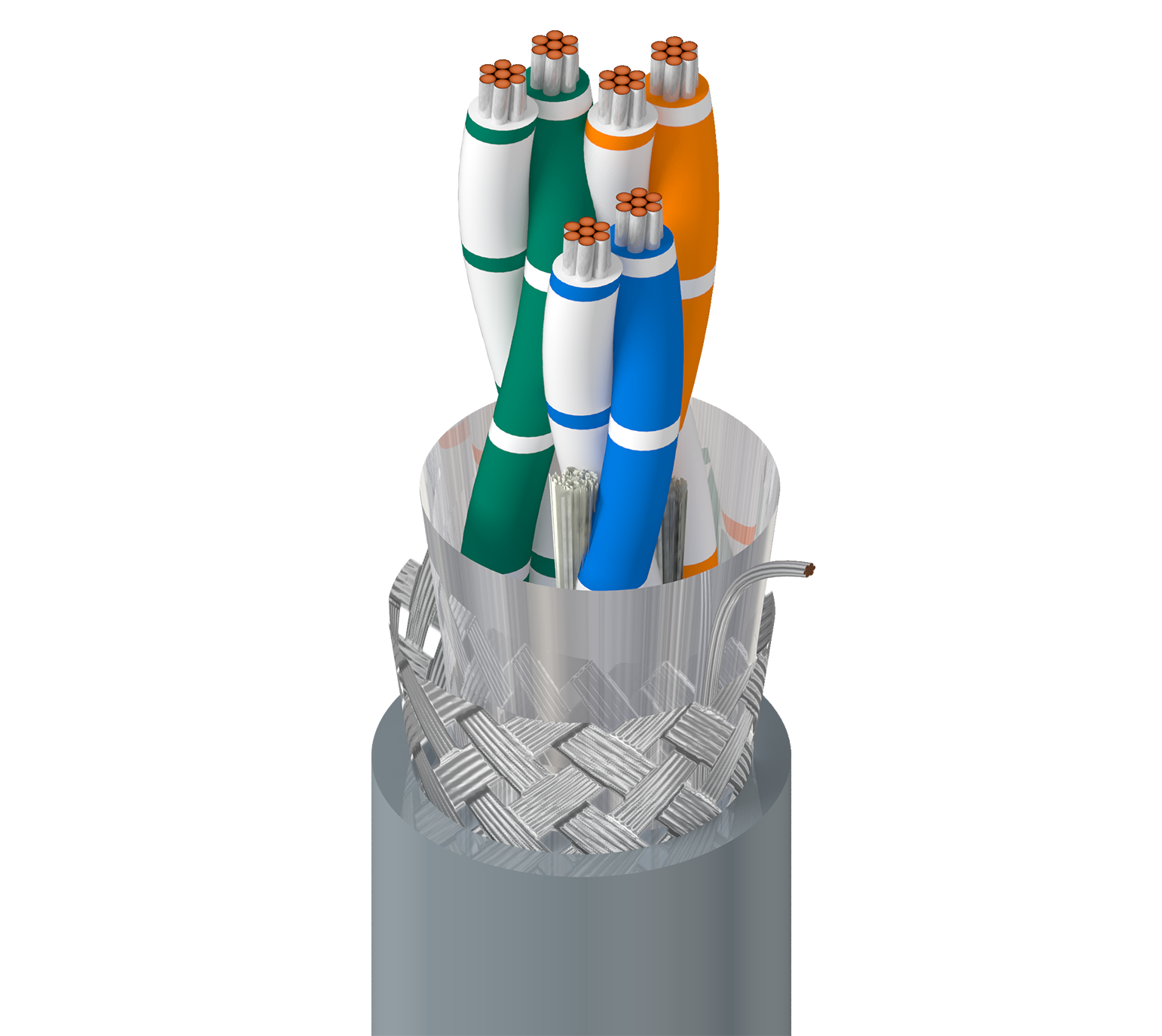

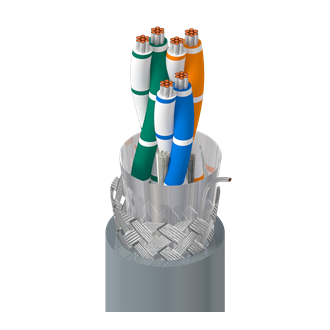

构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 线对 | 3 | 24AWG | 7x32 | TC - 镀锡铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 |
|---|---|---|---|---|
| 线对 | PE - 聚乙烯 | 0.022 in（0.56 mm） | 0.068 in（1.7 mm） | 白色/蓝条纹和蓝色/白条纹，白色/橙条纹和橙色/白条纹，白色/绿条纹和绿色/白条纹 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 |
|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 24 AWG (7x32) TC |
| 编织 | 镀锡铜（TC） | 90% |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.035 in（0.89 mm） | 0.360 in（9.14 mm） |
|
线缆外廓直径（标称） |
0.360 in（9.14 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 导体到导体标称电容 | 导体到其他（导体+屏蔽）标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|---|
| 线对 | 24 Ohm/1000ft | 12.8 pF/ft (42.0 pF/m) | 23 pF/ft | 120 Ohm | 66% | 25ºC条件下每根导体1.54Amp |
|
标称外屏蔽DCR |
2.3 Ohm/1000ft (7.5 Ohm/km) |
|---|
高频（标称/典型）
| 元件 | 频率[MHz] | 标称插入损耗（衰减） |
|---|---|---|
| 线对 | 1 | 0.6 dB/100ft |
电压
| UL额定电压 |
|---|
| 300 V (CM), 30 V (UL AWM 2919) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 80°C | -30°C至+80°C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 3.75 in（95.3 mm） | 3.75 in（95.3 mm） |
|
最大拉伸张力 |
105.5 lb (47.85 kg) |
|---|---|
|
线缆毛重 |
62 lb/1000ft |
标准与合规性
|
环境适应性 |
室内 |
|---|---|
|
阻燃性/遇火反应 |
UL 1685 UL荷载, IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass: Eca; CPR UKCA类别：Eca |
|
NEC/UL合规性 |
Article 800, CM |
|
AWM合规性 |
AWM 2919 |
|
CEC / C（UL）合规性 |
CM |
|
欧洲指令合规性 |
欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE） |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
历史
|
更新和修订 |
修订编号：0.577 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.577 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC/EAN | 脚注 |
|---|---|---|---|---|---|
| 9843 0101000 | 黑色 | 线盘 | 1,000 ft | 612825495604 | |
| 9843 060100 | 铬黄 | 线盘 | 100 ft | 612825259589 | |
| 9843.00305 | 铬黄 | 线盘 | 305 m | 8719605023339 | |
| 9843 060500 | 铬黄 | 线盘 | 500 ft | 612825259602 | C |
