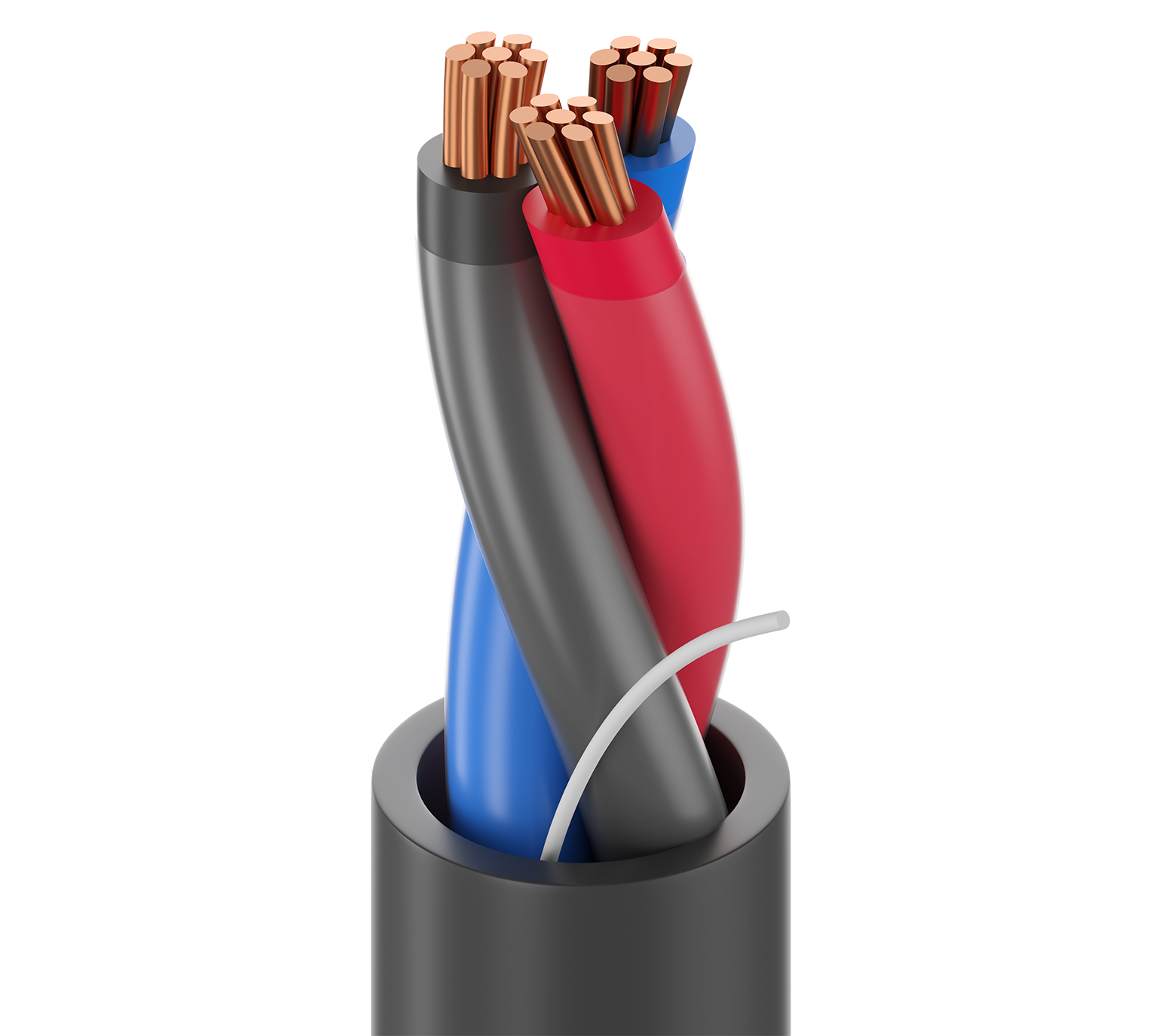

产品编号: 28110A

TC VN/PVC，3 C #12 Str BC，PVC-NYL Ins E2，黑色 PVC Jkt，600V TC-ER 150V NPLF 90C 干/湿 SUN RES DIR BUR

UL TC 型 (1277) PVC- 尼龙/PVC，3 导体 12AWG (7x20) 裸铜，PVC-NYL 绝缘 E2 颜色代码，黑色 PVC 外护套，600V TC-ER 150V NPLF 90C 干燥/潮湿 SUN RES DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
28110A
5 的 5

规格

Expand All

包装方式

线盘

适合应用

高达 600V 的电源和控制应用；1 类 2 区危险场所；推荐电缆接头 Belden BTC075A0551RA

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 12 7x20 BC - Bare Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.134 in (3.40 mm) Black, Red, Blue

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.382 in (9.70 mm) Yes

电气设备

Nom. Conductor DCR Max. Current
1.68 Ohm/1000ft 30 Amps per Conductor at 30ºC

电压

UL Voltage Rating
600 V (TC-ER), 150 V (NPLF)

温度

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

弯曲半径

Stationary Min. Installation Min.
1.52 in (38.6 mm) 1.9 in (48 mm)

最大拉伸张力

260.4 lb (118.1 kg)

线缆毛重

103 磅/1000 英尺

环境适应性

室内，室外，防晒，埋设

阻燃性/遇火反应

UL 1685 UL 荷载, IEEE 1202 FT4

NEC/UL合规性

第 336 条、第 760 条、NPLF、TC-ER、THWN-2 单打

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)

更新和修订

修订编号：0.634 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.634 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
28110A 01025000 线盘 612825330356
28110A 0105000 黑色 线盘 5,000 ft 612825135289 C Z
28110A 01010000 黑色 线盘 10,000 ft 612825135272 C Z
