产品编号: 28338AS

TC VN/PVC，4 C #16 Str BC，PVC-NYL Ins E2，OS，黑色 PVC Jkt，600V TC-ER 150V NPLF 90C 干/湿 SUN RES DIR BUR

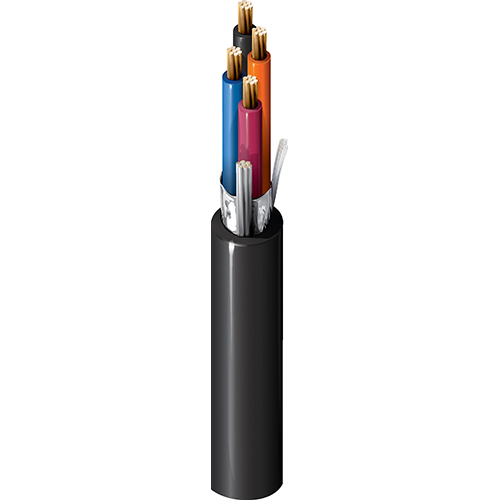

UL TC 型 (1277) PVC- 尼龙/PVC，4 导体 16AWG (7x24) 裸铜，PVC-NYL 绝缘 E2 颜色代码，整体 Beldfoil® 屏蔽，黑色 PVC 外护套，600V TC-ER 150V NPLF 90C 干燥/潮湿 SUN RES DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
28338AS
  • 28338AS
1 的 1

规格

Expand All

包装方式

线盘

适合应用

高达 600V 的电源和控制应用

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 7x24 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.020 in (0.51 mm) 0.099 in (2.5 mm) Black, Red, Blue, Orange

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 16 AWG (7x24) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.337 in Yes

线缆外廓直径（标称）

0.337 英寸

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
4.2 Ohm/1000ft 49.6 pF/ft (163 pF/m) 14.4 Amps per Conductor at 30ºC

标称外屏蔽 DCR@Cond DCR1-cnv

3.09 欧姆/1000 英尺（10.1 欧姆/公里）

电压

UL Voltage Rating
600 V (TC-ER), 150 V (NPLF)

温度

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

弯曲半径

Stationary Min. Installation Min.
4.044 in (102.7 mm) 4.044 in

最大拉伸张力

175 lb (79.4 kg)

线缆毛重

79 磅/1000 英尺

环境适应性

室内，室外，防晒，埋设

阻燃性/遇火反应

UL1685 UL 负载，IEEE 1202 FT4

NEC/UL合规性

第 336 条、第 400 条、第 760 条、TC-ER、NPLF、TFFN

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订编号：0.384 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.384 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
28338AS 0105000 黑色 线盘 5,000 ft 612825136095 C Z
28338AS01010000 黑色 线盘 10,000 ft 612825136101 C Z
