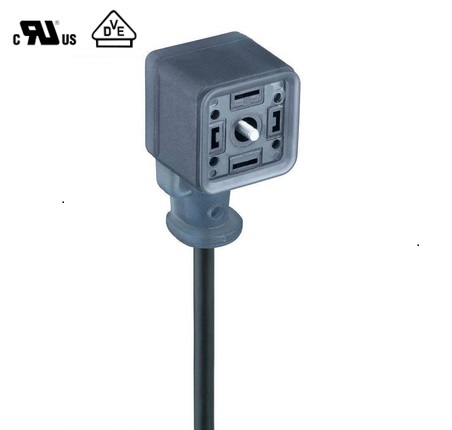

阀门连接器 - GAN22LU-S24-226-4UD

A 型 - 单端母头弯角线 | 触点数量：2+2 PE | 抑制二极管 (TVS) & 黄色 LED | 24 V / 6 A | 线缆：黑色 PUR 护套；3x0.50 mm² (20 AWG)；IEC | UL 2238；cURus

上架时间:

全球
状态:

有源

报价

Hirschmann

GAN22LU-S24-226-4UD

规格
零件编号
资源

规格

产品生命周期

生命周期	活动 - 产品可用
上架时间	有源

前视图

Pin 1	Pin 2	PE1	PE2
brown	blue	green-yellow	green-yellow

产品系列	阀门连接器
面 1 产品子系列	GAN - cURus 2238
连接器类型	预铸线，单端
第1面接触类型/性别	插座触点/母头
连接器设计	倾斜（90°）身体
引脚数	2+2 PE
1侧编码	A
屏蔽类型	无屏蔽
连接类型	中央螺丝
额定电压	24 V
额定冲击电压	4.0 kV (PCBA 2.0 kV)
工作电压	24 V AC/DC
额定电流	6 A
接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 50
横截面	0.50 mm²
环境温度（运行）*	- 25 °C - + 85 °C [扩展温度 -40 °C - + 105 °C 带有额外的垫圈配件，934887001]
防护等级/IP等级**	IP65、IP67（IP69K：无附加垫圈；最大。 + 80 °C）
设计标准	DIN EN 175301-803-A, ISO 4400
污染等级	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	DIN EN 60664-1 (2008/01)；VDE 0110-1
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	黄铜（铜锌）
第1面触点镀层	铜镀锡（铜/锡）
触点载体材料	玻璃填充聚对苯二甲酸丁二酯（PBT-GF）
触点载体颜色	黑色
阻燃等级（触点载体）	UL 94 V-0
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	灰色半透明
阻燃等级（成型主体）	UL 94 HB
连接件材料	不锈钢，飞利浦组合插槽
垫圈材质	模制一体垫片

电路

保护电路	抑制二极管 (TVS) & 黄色 LED
功能指示灯	黄色LED
保护电路	抑制二极管 (TVS) & 功能指示灯 (LED)
紧固扭矩（连接件）	(50-60) Ncm
需单独订购配件	934887001 - GAN EPDM 垫片和固定夹

线缆数据

线缆编号	226
导体尺寸	0.5 mm²
电线数量	3
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	500 万
（扭转）次数	˃ 5 米 @ ± 360 °/1 米
导体材料	铜
线缆护套材料	聚氨酯（聚氨酯）
线缆护套颜色	黑色
线缆直径D	Ø 4.6 毫米 [ 0.181 " ]
电线绝缘材料	聚丙烯（PP）
绝缘线径	Ø 1.50 毫米 [ 0.06 " ]
环境温度（固定安装）	- 50 °C 到 + 105 °C （UL： + 80 °C）
环境温度（活动安装）	- 25 °C 到 + 105 °C （UL： + 80 °C）
环境温度（拖链安装）	-25 °C 至 +60 °C
UL线缆类型	AWM: 20549
阻燃等级（线缆护套）	DIN EN 50265-2-2、VDE 02-03-2025、IEC 60332-2-2、CSA FT2
线缆特性	良好的抗微生物性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；冷挠曲性；不含漆浸润干扰物质

认证

UL申请号	E315587
UL	UL 2238；cURus
VDE	是

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	是
耐油性	良好的耐化学性和耐油性

备注

注意降额	声明降额
防护等级/IP等级注	*IP 等级测试由 Belden 使用 Belden 连接器进行
注	1. 请勿在负载下连接或断开连接。 2. 扩展温度范围为 -40°C 由 Belden 使用 EPDM 垫片附件在配合条件下进行。

信息

注意降额	声明降额
防护等级/IP等级注	*IP 等级测试由 Belden 使用 Belden 连接器进行
注	1. 请勿在负载下连接或断开连接。 2. 扩展温度范围为 -40°C 由 Belden 使用 EPDM 垫片附件在配合条件下进行。

Report An Error

零件编号

货号	商品描述	线缆长度
6448	GAN22LU-S24-2260300-4UC	3 m
