产品编号: 10GX REVConnect 面板 48P

RVAPPF2U48-10GX REVConnect 48 端口配线架，预装 UTP 网线

10GX REVConnect 配线架，48 端口，2U（预装）

  • 上架时间:
    全球
  • 状态:
    有源

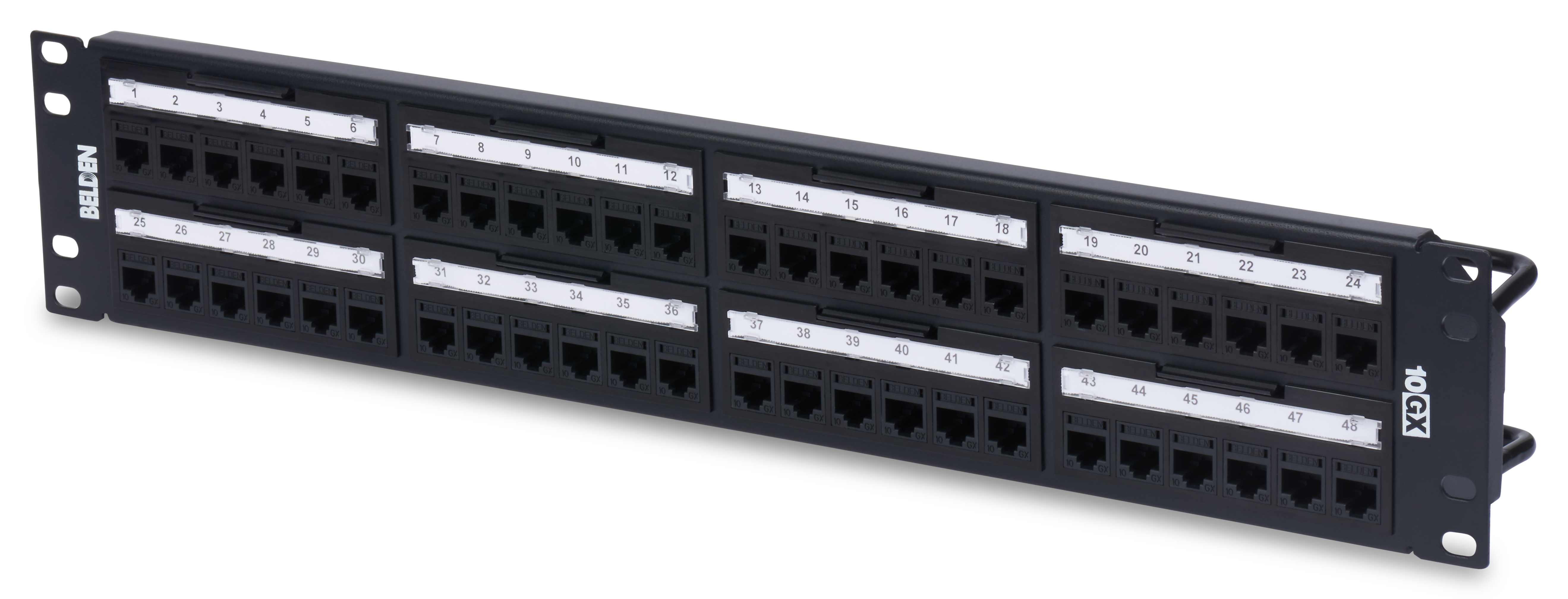

10GX REVConnect 面板 48P
  • 10GX REVConnect 面板 48P
1 的 1

规格

Expand All

适合应用

10GX 系统，TIA 6A 类，ISO EA 级，10GBASE-T

总高度

3.47 in

总宽度

19 in

深度

2 in

端口数量

48 端口

前端连接

嵌入式

包装

单独纸板箱包装。

重量

3.083 lbs

材料

Description Material Color
Panel Steel Black/White
Frame PC/ABS Black/White
Management Bar Steel Black
Clear Window Polycarbonate Transparent

最大容量

48 个连接器（预装）

介电强度

1,000 V RMS @ 60 Hz，持续 1 分钟（信号对地）

额定电流

1.300 A

绝缘电阻

500 M-Ohm（最小）

端接电阻

2.5 mOhm

安装温度范围

-10°C 至 +60°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-10°C 至 +60°C

连接器系统兼容性

REVConnect

工具兼容性

REVConnect 端接工具 (RVUTT01)

插头/插孔兼容性

RJ45

线缆/连接器固定

15 磅

连接器/硬件保持

20 lbs

插头/连接器固定

11.250 lbs

UL等级

UL94 V-0

数据类别

6A 类

TIA/EIA合规

6A 类 - TIA 568.2-D，6A 类 - ISO/IEC 11801:2002 Ed.2

IEEE合规性

以太网供电 (PoE) IEEE 802.3at 类型 1 和 2（高达 30W）、IEEE 802.3bt/D1.7 类型 3 和 4（高达 100W）、CISCO UPOE（高达 60W）、HDBaseTTM 供电（高达 100W）

其他标准

FCC 第 68 部分, 子部分 F, IEC 60603-7

环境空间

室内

欧盟指令 2011/65/EU（RoHS 2）

是

MII 命令 #39（中国 RoHS）

EUP 50

安全认证

c(UL)us认证

相关零件

10GX REVConnect 模块化插孔、10GX 模块化线缆

随附零件

48 个 10GX REVConnect 插孔（黑色）（RVAMJKUBK-S1）；50 个 REVConnect 芯线；8 个透明窗口；2 个后部理线杆；4 个螺钉（10x32）；4 个螺钉（12x24）；2 条 Velcro 绑带；4 个框架；1 份安装指南

备注

有关正确安装，请参阅产品随附的安装指南 PX106520

更新和修订

修订号：0.165 修订日期：12-03-2025

更新和修订

修订号：0.165 修订日期：12-03-2025


Report An Error

零件编号

货号 颜色 UPC
RVAPPF2U48BK 黑色 611589225076
RVAPPF2U48WH 白色 611589225083
