产品编号:7817A
SMPTE 311M Double Jacket, 2 Fiber, 2 Conductor 24 AWG, 4 Conductor 20 AWG

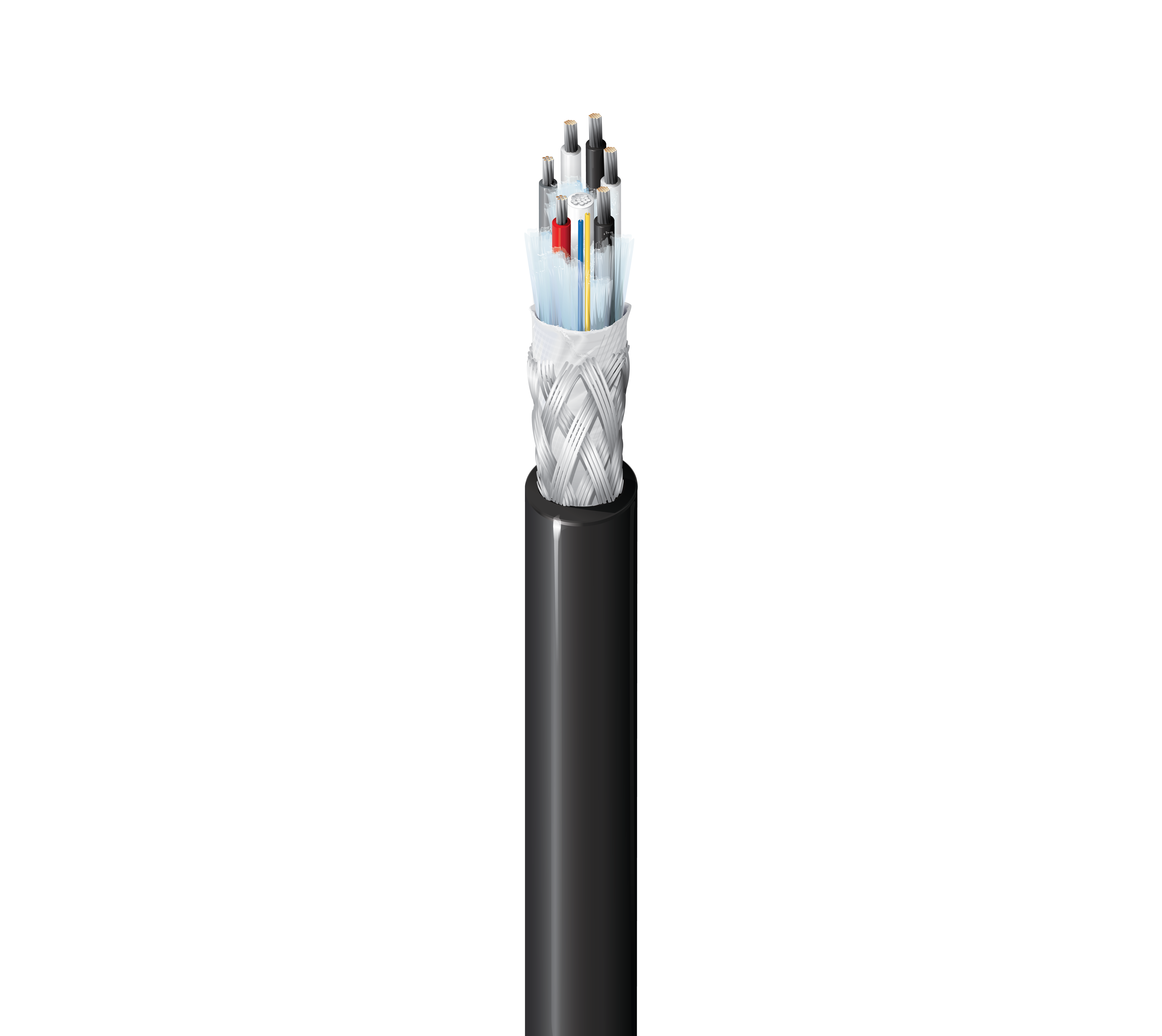

12mm Double Jacketed SMPTE 311M Studio Cable, 4 power conductors, SM fibers w/24 and 20 AWG stranded (7x32 and 19x32) TC conductors, PE insulation, TC braid shield (85% coverage), Belflex® jacket.
-
可用性:
-
全球库存:
规格
产品概述
适合应用 | SMPTE 311M摄像机线缆 |
---|
多导体
多导体导线和绝缘
元件 | 导体数量 | AWG | 绞合 | 材料 | 标称导体DCR | 绝缘材料 | 绝缘标称直径 |
---|---|---|---|---|---|---|---|
24AWG | 2 | 24 | 7x32 | TC - 镀锡铜 | 23.3 Ohm/1000ft | PE - 聚乙烯 | 0.048英寸 |
20AWG | 4 | 20 | 19x32 | TC - 镀锡铜 | 8.8 Ohm/1000ft | PE - 聚乙烯 | 0.062英寸 |
多导体颜色表
描述 | 颜色 |
---|---|
24AWG | 红色 |
24AWG | 灰色 |
20AWG | 白色 |
20AWG | 黑色 |
屏蔽 |
编织 |
---|
多导体内部护套
元件 | 材料 | 标称直径 |
---|---|---|
整体 | PVC - 聚氯乙烯 | 0.357英寸 |
导体DCR1_CP_MC的标称外屏蔽DCR |
3.5 Ohm/1000ft |
---|
多导体UL电压
UL描述 | UL额定电压 |
---|---|
24AWG | 300 V RMS |
20AWG | 300 V RMS |
光纤
光缆构造
光纤类型 | 光纤数 |
---|---|
OS2、G.657.A2 | 2 |
光纤颜色代码 |
黄色、蓝色 |
---|
缓冲规格
缓冲材料 | 缓冲直径 |
---|---|
PVC - 聚氯乙烯 | 900 µm |
模场直径 |
9.2 µm |
---|---|
SM1光缆时的波长 |
1310 nm、1550 nm |
1310 nm时的最大衰减值 |
0.50 dB/km |
1550 nm时的最大衰减值 |
0.50 dB/km |
整体线缆
导体材料: |
镀锡铜 |
---|
外层护套
材料 | 标称直径 | 标称壁厚 | 隔离层材料 |
---|---|---|---|
PVC - 聚氯乙烯 | 0.472英寸 | 0.058英寸 | PVC - 聚氯乙烯 |
整体屏蔽
第1层 | 类型 | 材料 | 覆盖率 |
---|---|---|---|
整体 | 编织 | TC - 镀锡铜 | 85% |
护套 |
PVC |
---|---|
外部护套1 1的隔离层材料 |
PVC - 聚氯乙烯 |
外部护套1 1_CP_OV时的标称直径 |
0.472英寸 |
工作温度范围 |
-40°C至70°C |
安装温度范围 |
-10°C至70°C |
储存温度范围 |
-40°C至70°C |
最大拉伸张力 |
1350 N |
线缆毛重 |
108 lb/1000ft |
适用标准和环保计划
欧盟指令合规性 |
是 |
---|---|
欧盟指令 2011/65/EU(RoHS 2) |
是 |
欧盟指令 2015/863/EU(RoHS 2 修正案) |
是 |
欧盟指令 2000/53/EC(ELV) |
是 |
欧盟指令 2012/19/EU(WEEE) |
是 |
CA Prop 65(针对线缆的CJ) |
是 |
中国RoHS II(GB/T26572-2011) |
是 |
适合性
适合性 - 户外 |
是 |
---|
燃烧测试
UL阻燃性 |
VW-1 |
---|
静压室/非静压室
静压室(是/否) |
否 |
---|
产品说明
备注 |
弯曲半径基于20°C时的(FOTP-37)。可通过特殊订单提供静压室版本和其他数量的导体/直径。 |
---|
历史
更新和修订 |
修订编号:0.151 修订日期:2023年11月27日 |
---|
信息
更新和修订 |
修订编号:0.151 修订日期:2023年11月27日 |
---|
零件编号
货号 | 颜色 | UPC | 长度 |
---|---|---|---|
7817A 0101000 | 黑色 | 612825189909 | 1,000 ft |
