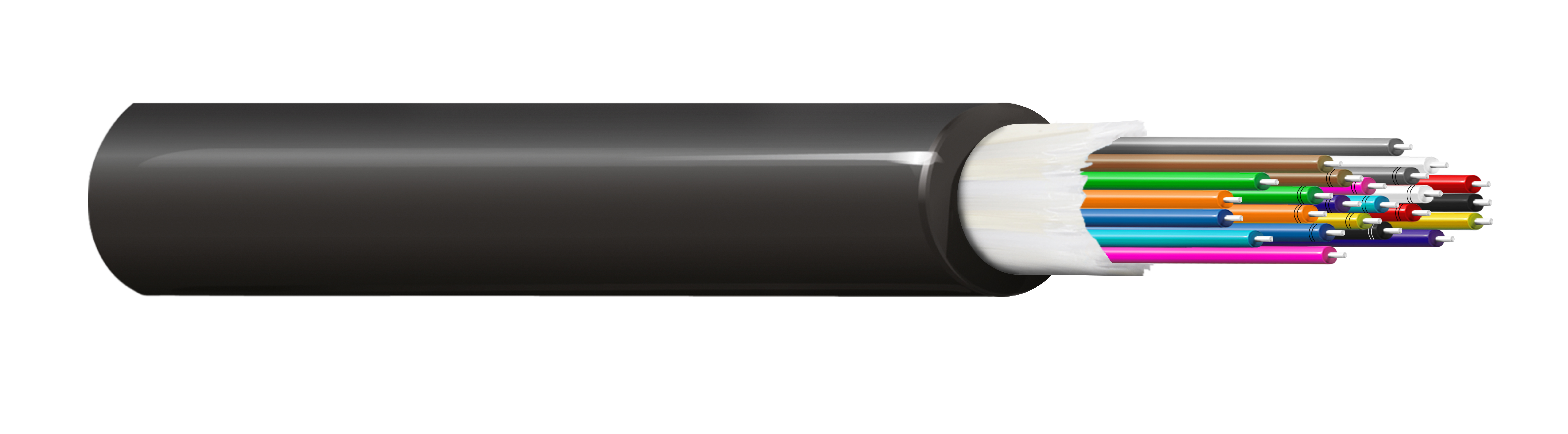

心肺复苏纤维 - GVMTBF12

通用（室内/室外）干芯（非纵向防水）紧缓冲光纤分配电缆，具有低烟零卤外套。 12 根光纤 SM OS2G.657.A2。 CPR 欧洲等级 B2ca。

上架时间:

全球
状态:

有源

报价

GVMTBF12

规格
资源

规格

产品概述

环境空间	室内/室外 - 欧洲等级 B2ca
适合应用	适用于结构化（数据）布线系统（如工业主干线、校园主干线、建筑主干线（立管）和/或水平布线）的室外和室内使用。适用于工业、电信、有线电视和/或广播网络的室内外使用。支持 FDDI、千兆以太网、ATM 等所有计算机网络应用。不适合吹制安装。

构造

光缆构造

Fiber Type	Fiber Grade acc. ITU-T	Fiber Count
OS2	G.657A2	12

光纤颜色代码	TIA编码（Gxxxxxx.T）：蓝色、橙色、绿色、棕色、灰色、白色、红色、黑色、黄色、紫色、粉红色、水蓝色

缓冲规格

Fiber Type	Buffer Construction	Buffer Material	Buffer Diameter
OS2	Tight	LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.9 mm

缆芯水密性	否
缆芯阻水	隔水玻璃纱
线缆毛重	41 kg/km

物理规格

铠装类型	非铠装

护套规格

护套数量	单护套

外部护套规格

外层护套

Material	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	6.7 mm	No

外护套1表说明	标准颜色：橙色。可选颜色：橙色、黄色、青绿色、埃里卡紫、红色、蓝色、绿色、棕色、紫罗兰色、粉色、灰色、白色、黑色、柠檬绿

光学特性

1310 nm 处的最大衰减	0.40 dB/km
1550 nm 处的最大衰减	0.30 dB/km
1625 nm 处的最大衰减	0.30 dB/km

机械特性

力学测试

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	134 mm	IEC 60794-2-20
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	67 mm	IEC 60794-2-20
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	1200 N (270 lbf)	IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	400 N (90 lbf)
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	5 kN/m	IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	3 kN/m	IEC 60794-2-20

温度范围

工作温度范围	-30 °C 至 +55 °C
安装温度范围	-5 °C 至 +50 °C
储存温度范围	-30 °C 至 +55 °C

产品材料

UL等级/燃烧测试	非UL等级

标准

IEC 60754-2 - 卤酸气体含量 - 最大电导率	10 µS/mm
IEC阻燃性	IEC 60332-1-2
IEC 60754-2 - 卤酸气体含量 - 最低pH值	4.3
防火性 - 线束燃烧测试	IEC 60332-3-24
IEC 60754-1 - 卤含量	零
IEC 61034-2 - 烟雾浓度最低透光率	60%
CPR Euroclass	B2ca-s1a,d1,a1
REACH	符合
ISO/IEC合规性	IEC 60794, ISO/IEC 11801-1
防紫外线/防晒	是

历史

更新和修订	修订编号：0.45 修订日期：09-17-2024
