产品编号: 70030CH

音频模拟 1 对，24AWG，ISTP，LSZH-C

模拟音频 1 对，24AWG/0.22mm²，ISTP，LSZH-C

  • 上架时间:
    全球
  • 状态:
    有源
70030CH
5 的 5

规格

Expand All

适合应用

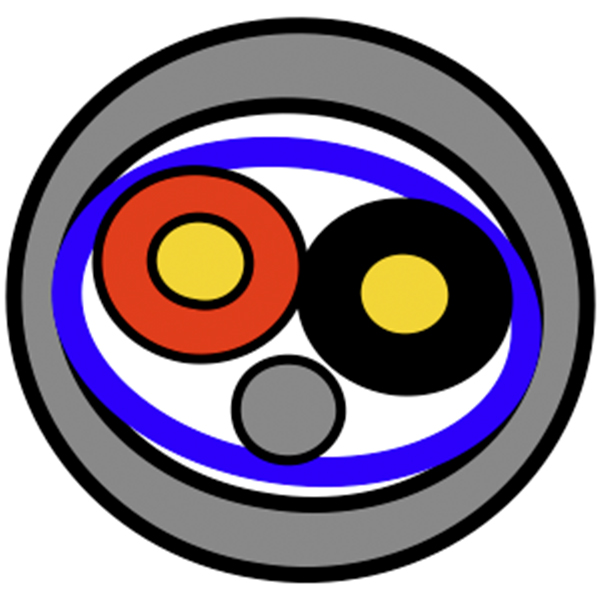

1 对 24AWG 无卤屏蔽对绞电缆；用于模拟音频

导体

Size Stranding Material
24 7x32 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.02 mm (0.0402 in) Red & Black

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 3.10 mm

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Inductance
88.5 Ohm/km (27.0 Ohm/1000ft) 92 pF/m (28 pF/ft) 180 pF/m (55 pF/ft) 0.75 µH/m (0.23 µH/ft)

标称外屏蔽 DCR@Cond DCR1-cnv

52.0 欧姆/公里（15.8 欧姆/1000 英尺）

弯曲半径

Installation Min.
31 mm

最大拉伸张力

70 N (16 lbf)

环境适应性

室内 - Euroclass Dca

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-24

CPR合规性

CPR 欧洲分类：Dca-s2、d1、a1

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

英国监管合规性

UKCA标识

更新和修订

修订编号：0.187 修订日期：09-07-2025

更新和修订

修订编号：0.187 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度
70030CH.00500 绿色 线盘 500 m
