产品编号: 70031

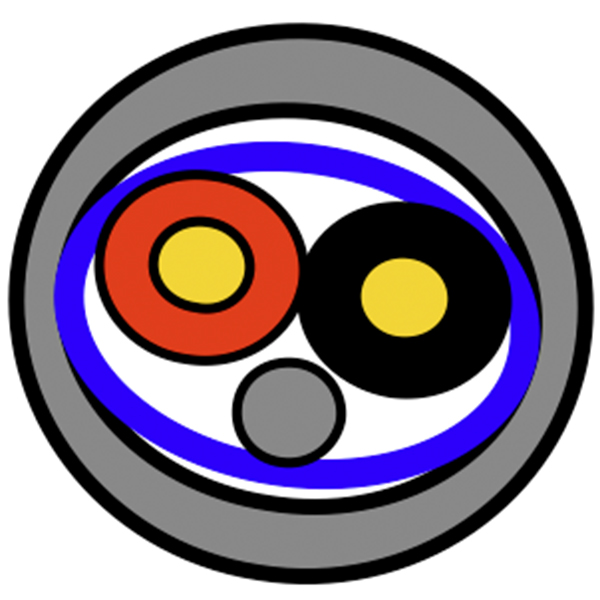

音频模拟 1 对，22AWG，ISTP，LSZH

模拟音频 1 对，22AWG/0.34mm²，ISTP，LSZH

  • 上架时间:
    全球
  • 状态:
    有源
70031
5 的 5

规格

Expand All

适合应用

1 对 22AWG 无卤屏蔽对绞电缆；用于模拟音频

导体

Size Stranding Material
22 7x30 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.16 mm (0.0457 in) Red & Black

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 3.50 mm

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Inductance
46.0 Ohm/km (14.0 Ohm/1000ft) 115 pF/m (35.1 pF/ft) 220 pF/m (67 pF/ft) 0.56 µH/m (0.17 µH/ft)

标称外屏蔽 DCR@Cond DCR1-cnv

46.9 欧姆/公里（14.3 欧姆/1000 英尺）

电压

Voltage Rating
100 V

弯曲半径

Installation Min.
35 mm

最大拉伸张力

120 N (27 lbf)

环境适应性

室内 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

英国监管合规性

UKCA标识

更新和修订

修订编号：0.178 修订日期：09-07-2025

更新和修订

修订编号：0.178 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
70031.01100 黑色 线盘 100 m 8719605125750
70031.01500 黑色 线盘 500 m 8719605125767
70031.00100 灰色 线盘 100 m 8719605009579
70031.00500 灰色 线盘 500 m 8719605009586
