产品编号: 8450

音频 & 乐器、#22-1pr、TC、O/A 箔、CM

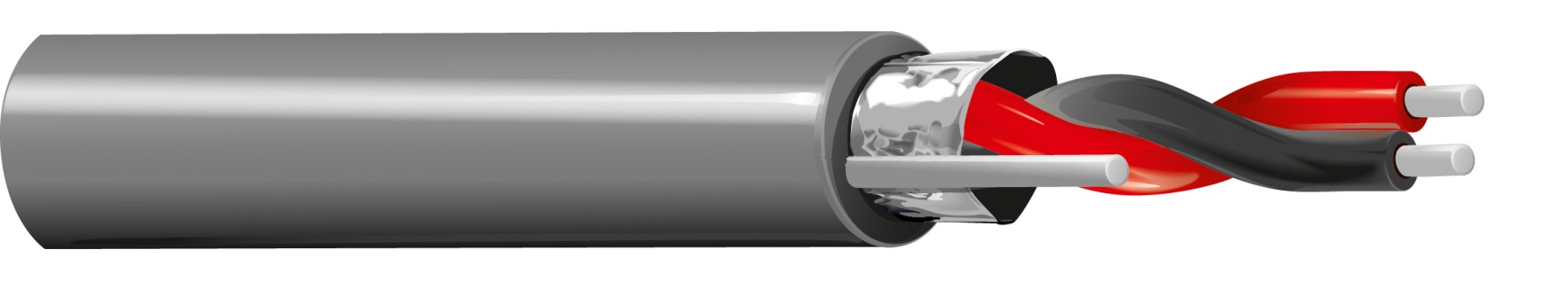

22 AWG 实心镀锡铜导体、聚丙烯绝缘、双绞线、整体 Beldfoil® 屏蔽（100% 覆盖率）、22 AWG 实心 TC 排扰线、PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
8450
5 的 5

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Size Stranding Material
22 Solid TC - Tinned Copper

绝缘

Material Nom. Thickness Color Code
PP - Polypropylene 0.007 in (0.18 mm) Black & Red

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.118 in

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
16.1 Ohm/1000ft (52.8 Ohm/km) 40 pF/ft (130 pF/m) 76 pF/ft (250 pF/m) 40 Ohm 1.5 ns/ft 0.08 µH/ft (0.26 µH/m) 66% 2.9 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

12.65 欧姆/1000 英尺（41.50 欧姆/公里）

电压

UL Voltage Rating
300 V RMS

温度

UL Temperature Operating
75°C -20°C To +105°C

最大拉伸张力

37 lb (17 kg)

线缆毛重

12 磅/1000 英尺（18 千克/公里）

环境适应性

室内（非立管或静压室等级），室内

阻燃性/遇火反应

UL1685 UL 负载，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CM

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.447 修订日期：09-07-2025

更新和修订

修订编号：0.447 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
8450 010U500 黑色 非盘绕式 500 ft 612825207672
8450 0101000 黑色 线盘 1,000 ft 612825207627
8450 010U1000 黑色 非盘绕式 1,000 ft 612825207634
8450 0081000 灰色 线盘 1,000 ft 612825207641
