产品编号: 8737

音频线，#22-1pr，TC，O/A 编织线，CM

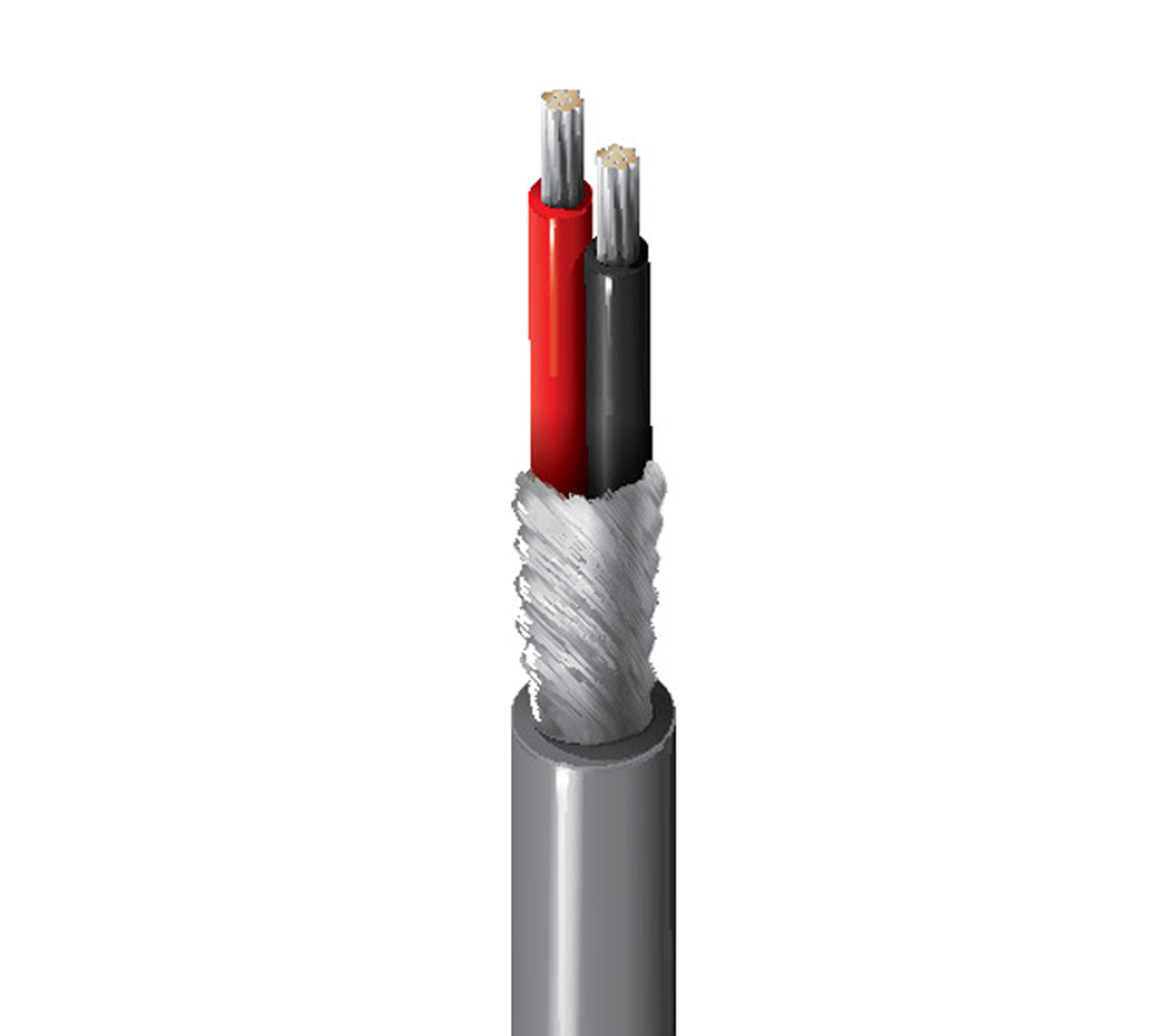

22 AWG 绞合（7x30）镀锡铜导体，PVC 绝缘，双绞线，镀锡铜螺旋缠绕屏蔽（覆盖率 85%），PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
8737
5 的 5

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Size Stranding Material
22 7x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.06 in (1.5 mm) Black & Red

外屏蔽

Shield Type Material Coverage
Spiral Serve / Screen Tinned Copper (TC) 85%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.18 in

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
16 Ohm/1000ft (52 Ohm/km) 40 pF/ft (130 pF/m) 70 pF/ft (230 pF/m) 49 Ohm 0.17 µH/ft (0.56 µH/m) 66% 3 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

11.7 欧姆/1000 英尺（38.4 欧姆/公里）

电压

UL Voltage Rating
300 V RMS

温度

UL Temperature Operating
80°C -20°C To +80°C

最大拉伸张力

20 lb (9.1 kg)

线缆毛重

18 磅/1000 英尺（27 千克/公里）

环境适应性

室内（非立管或静压室等级），室内

阻燃性/遇火反应

UL1685 FT4 装载，FT4，1202

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMG

AWM合规性

AWM 2095 (300 V 80°C）

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.422 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.422 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8737 060500 铬黄 线盘 500 ft 612825214847
8737 060U500 铬黄 非盘绕式 500 ft 612825215103
8737 0601000 铬黄 线盘 1,000 ft 612825214830 C
8737 060U1000 铬黄 非盘绕式 1,000 ft 612825214816
8737 0605000 铬黄 线盘 5,000 ft 612825214809 C
