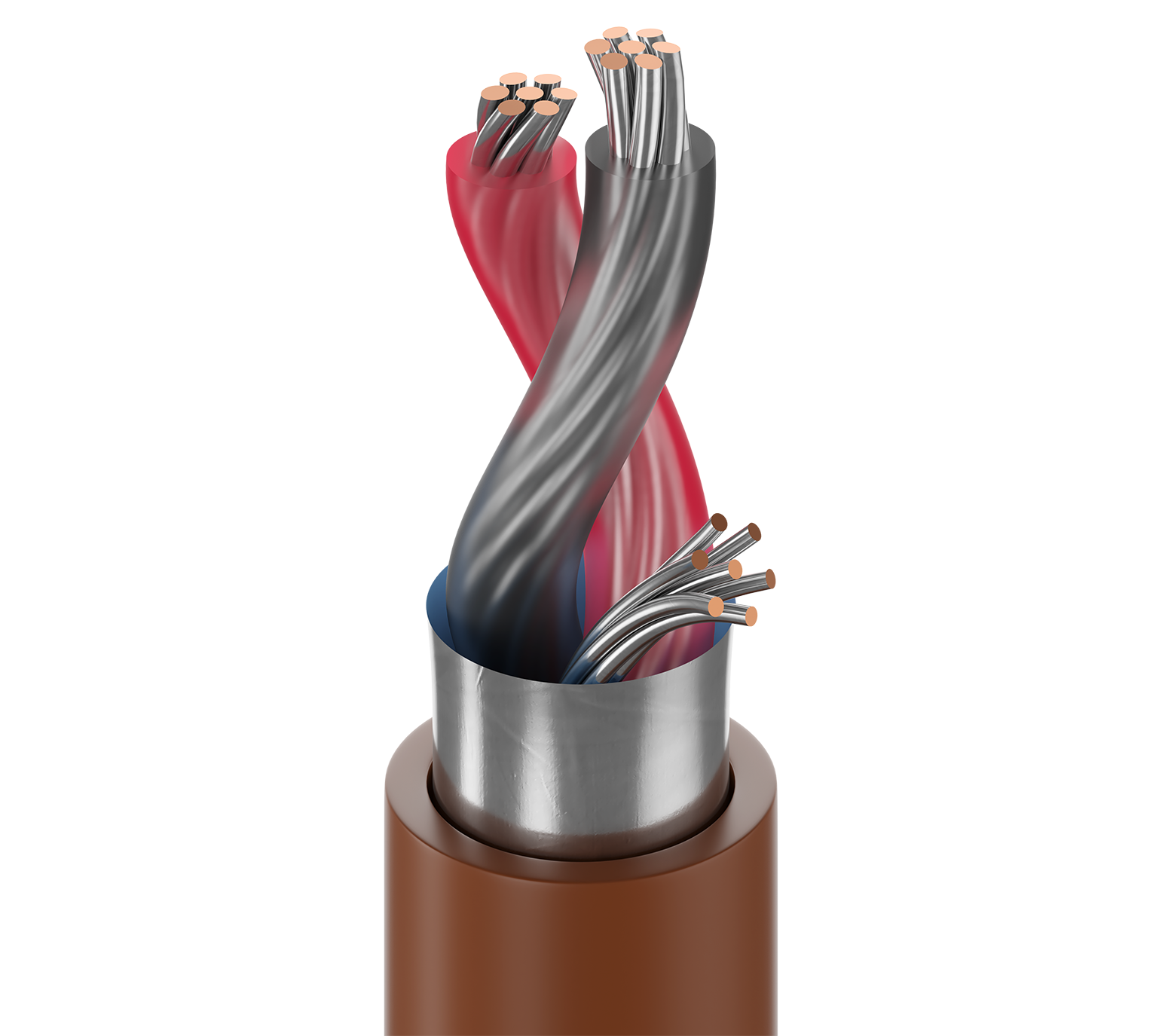

模拟音频线缆--9451P

线路电平音频线，1 对 22 AWG (7 x 30) 镀锡铜线，FEP 绝缘，Beldfoil® 整体屏蔽，Flamarrest® 护套，CMP

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	线路电平音频；低压模拟信号与控制

构造详情

导体

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	7x30	TC - Tinned Copper

绝缘

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene	0.008 in (0.20 mm)	0.044 in (1.1 mm)	Black & Red

外屏蔽

Shield Type	Material	Coverage	Drainwire Type	Notes
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC	Jacket and shield are bonded so both can be removed on automatic stripping equipment. Drain wire is inside foil shield.

外层护套

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	0.127 in (3.23 mm)

电气特性

电气设备

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	18.2 Ohm/1000ft (59.7 Ohm/km)	35 pF/ft (110 pF/m)	67 pF/ft (220 pF/m)	1.47 ns/ft	0.15 µH/ft (0.49 µH/m)	69%	4.4 Amps per conductor @ 25°C

Nom 外层护盾 DCR	13.93 欧姆/1000 英尺（45.70 欧姆/公里）

电压

UL Voltage Rating
300 V (CMP)

机械特性

温度

UL Temperature	Operating
60°C	-20°C to +75°C

弯曲半径

Stationary Min.	Installation Min.
1.3 in (33 mm)	1.3 in (33 mm)

最大拉伸张力	27 lb (12 kg)
线缆毛重	14 磅/1000 英尺（21 千克/公里）

标准与合规性

环境适应性	室内 - 静压室，室内
阻燃性/遇火反应	NFPA 262 (UL910), FT6, IEC 60332-1-2
CPR合规性	CPR Euroclass：Eca
NEC/UL合规性	《民事诉讼法》第 800 条
CEC / C（UL）合规性	CMP
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)
非静压室编号	9451

历史

更新和修订	修订号：0.678 修订日期：12-18-2025
脚注	C——采用木线盘收线。

信息

更新和修订	修订号：0.678 修订日期：12-18-2025
脚注	C——采用木线盘收线。

Report An Error

零件编号

货号	颜色	收起类型	长度	UPC	脚注
9451P 010Z250	黑色	ReelTuff 盒子	250 ft	612825435273
9451P 010500	黑色	线盘	500 ft	612825253068
9451P 010Z500	黑色	ReelTuff 盒子	500 ft	612825252870
9451P 0101000	黑色	线盘	1,000 ft	612825352952
9451P 010U1000	黑色	非盘绕式	1,000 ft	612825435259
9451P 010Z1000	黑色	ReelTuff 盒子	1,000 ft	612825445340
9451P 0105000	黑色	线盘	5,000 ft	612825253044	C
9451P 006U1000	浅蓝色	非盘绕式	1,000 ft	612825435228
9451P 006Z1000	浅蓝色	ReelTuff 盒子	1,000 ft	612825252993
9451P 001U1000	棕色	非盘绕式	1,000 ft	612825435198
9451P 001Z1000	棕色	ReelTuff 盒子	1,000 ft	612825252917
9451P 0015000	棕色	线盘	5,000 ft	612825252887	C
9451P 008U1000	灰色	非盘绕式	1,000 ft	612825435235
9451P 008Z1000	灰色	ReelTuff 盒子	1,000 ft	612825253037
9451P 0085000	灰色	线盘	5,000 ft	612825253006	C
9451P N3UU1000	军绿	非盘绕式	1,000 ft	612825435266
9451P N3UZ1000	军绿	ReelTuff 盒子	1,000 ft	612825253075
9451P N3U5000	军绿	线盘	5,000 ft	612825252863	C
9451P 003U1000	橙色	非盘绕式	1,000 ft	612825435204
9451P 003Z1000	橙色	ReelTuff 盒子	1,000 ft	612825252955
9451P 0035000	橙色	线盘	5,000 ft	612825252924	C
9451P 002U1000	红色	非盘绕式	1,000 ft	612825252931
9451P 0025000	红色	线盘	5,000 ft	612825252900	C
9451P 007U1000	紫色	非盘绕式	1,000 ft	612825253013
9451P 0075000	紫色	线盘	5,000 ft	612825252986	C
9451P 009U1000	白色	非盘绕式	1,000 ft	612825435242
9451P 009Z1000	白色	ReelTuff 盒子	1,000 ft	612825253051
9451P 0095000	白色	线盘	5,000 ft	612825253020	C
9451P 004U1000	黄色	非盘绕式	1,000 ft	612825435211
9451P 004Z1000	黄色	ReelTuff 盒子	1,000 ft	612825252979
9451P 0045000	黄色	线盘	5,000 ft	612825252948	C
9451P 0065000	黄色	线盘	5,000 ft	612825252962	C
