产品编号: 5100UP

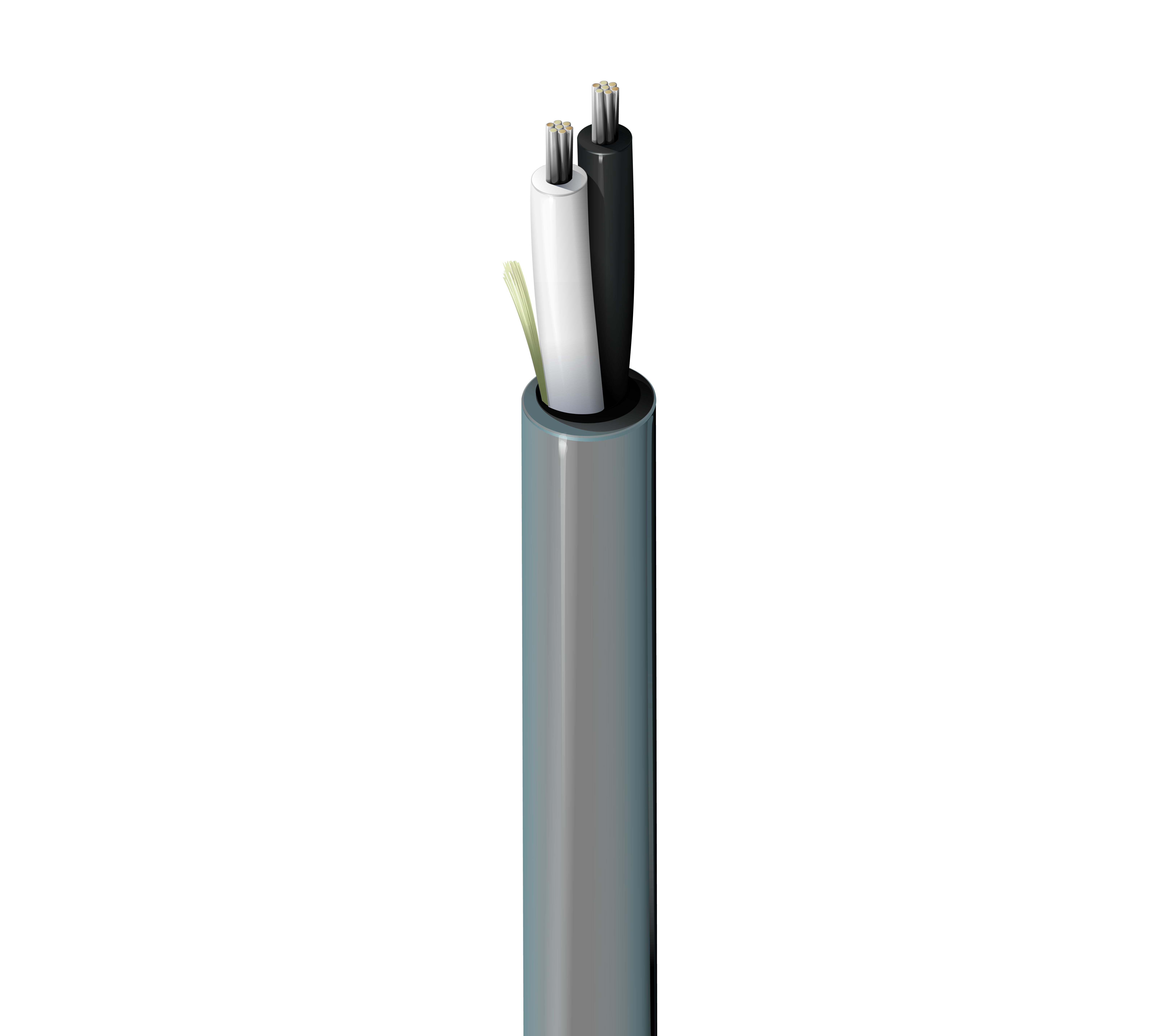

音频线，2 导体 14 AWG，BC，非屏蔽，CL3

音频线，速率d-CL3, 2-14 AWG 高柔性绞合裸铜导线，带 PVC 绝缘，PVC 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
5100UP
5 的 5

规格

Expand All

适合应用

安全系统、对讲机/公共广播、音频/扬声器、功率限制控制

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 14 AWG 42x30 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.115 in (2.92 mm) Black, White

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.266 in (6.76 mm) Yes

线缆外廓直径（标称）

0.266 in (6.76 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 2.42 Ohm/1000ft 29 pF/ft (95 pF/m) 0.17 µH/ft (0.56 µH/m) 25 Amps per conductor @ 30°C

电压

UL Voltage Rating
300 V (CL3)

温度

UL Temperature Operating
75°C -20°C to +75°C

弯曲半径

Stationary Min. Installation Min.
2.7 in (69 mm) 2.7 in (69 mm)

最大拉伸张力

106.6 lb (48.35 kg)

线缆毛重

39 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

阻燃性/遇火反应

UL 1685 UL 装载 ，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CL3 第 725 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.493 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.493 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
5100UP 010500 黑色 线盘 500 ft 612825156529
5100UP 010U500 黑色 非盘绕式 500 ft 612825433484
5100UP 0101000 黑色 线盘 1,000 ft 612825156550 C
5100UP 010U1000 黑色 非盘绕式 1,000 ft 612825156536
5100UP 010Z1000 黑色 ReelTuff 盒子 1,000 ft 612825156611
5100UP 008U500 灰色 非盘绕式 500 ft 612825156505
5100UP 0081000 灰色 线盘 1,000 ft 612825156451 C
5100UP 008U1000 灰色 非盘绕式 1,000 ft 612825156468
5100UP 005500 深绿色 线盘 500 ft 612825156413
5100UP 005U500 深绿色 非盘绕式 500 ft 612825156475
5100UP 0051000 深绿色 线盘 1,000 ft 612825156444
5100UP 005U1000 深绿色 非盘绕式 1,000 ft 612825156420
5100UP 009500 白色 线盘 500 ft 612825156482
5100UP 009U500 白色 非盘绕式 500 ft 612825156543
5100UP 0091000 白色 线盘 1,000 ft 612825156512
5100UP 009U1000 白色 非盘绕式 1,000 ft 612825156499
