产品编号: 1694DNH

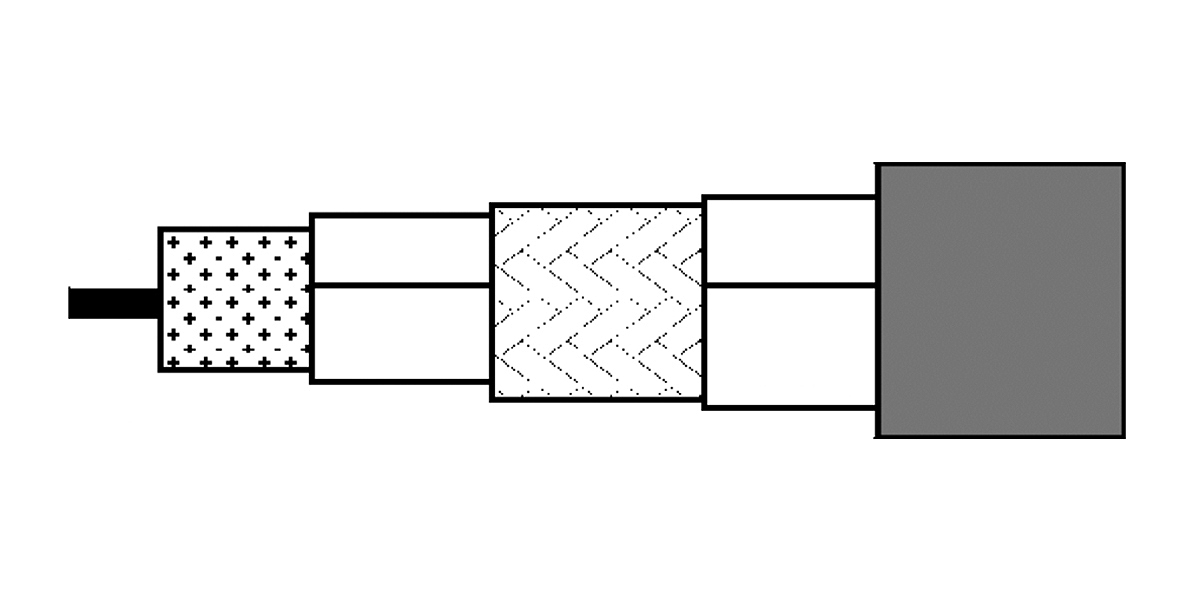

1694DNH - 75 欧姆 SDI 同轴电缆，RG-6，18 AWG，实心 BC，三重屏蔽，LSZH-C Jkt

75 欧姆 SDI 同轴电缆，RG-6，18 AWG 实心裸铜导体，PE 绝缘，箔 + 80% 镀锡铜编织 + 箔屏蔽，LSZH 护套，Dca。 IEC 60332-3-24。

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    有源
1694DNH
5 的 5

规格

Expand All

适合应用

数字视频，6 Gb/s UHDTV，HD-SDI 1080p；外导体设计用于高屏蔽衰减和低传输阻抗；该电缆具有抗紫外线功能，适合室内和室外使用

RG型

6

导体

No. of Elements Size Stranding Nom. Diameter Material
1 18 AWG Solid 1.02 mm BC - Bare Copper

绝缘

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 4.57 mm (0.180 in)

外屏蔽

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 80%
3 Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.96 mm

外护套1表说明

根据EN 50290-2-20

回波损耗

Frequency Min. Return Loss
5 - 1600 MHz 23 dB
1600 - 4500 MHz 21 dB
4500 - 6000 MHz 15 dB

回波损耗表注释

在每个频带中，允许有 1 个峰值，最高可低 4 dB

衰减

Frequency Nom. Attenuation
1 MHz 0.8 dB/100m
3.6 MHz 1.5 dB/100m
10 MHz 2.4 dB/100m
71.5 MHz 5.6 dB/100m
135 MHz 7.4 dB/100m
270 MHz 10.4 dB/100m
360 MHz 12.1 dB/100m
540 MHz 14.8 dB/100m
720 MHz 17.5 dB/100m
750 MHz 17.9 dB/100m
1000 MHz 20.7 dB/100m
1500 MHz 25.6 dB/100m
2250 MHz 32.2 dB/100m
3000 MHz 37.7 dB/100m
4500 MHz 47.6 dB/100m
6000 MHz 58.1 dB/100m

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
21 Ohm/km 11 Ohm/km (3.4 Ohm/1000ft) 53 pF/m (16 pF/ft) 75 Ohm 84%

转移阻抗

Max. Transfer Impedance
Max. 2.5 mOhm/m

屏蔽

Frequency Min. Screening Attenuation
30 - 1000 MHz 95 dB
1000 - 2000 MHz
2000 - 3000 MHz
3000 - 4500 MHz

筛选等级

一个+

温度

Operating Installation Storage
-30°C To +70°C -5°C To +50°C -30°C To +70°C

弯曲半径

Stationary Min.
70 mm (2.8 in)

最大拉伸张力

300 N (67 lbf)

环境适应性

室内/户外 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2, IEC 60332-3-24, CEI 20-22-3

CPR合规性

CPR 欧洲分类：Dca-s2、d2、a1

CENELEC合规性

EN 50117-1

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

修订号：0.302 修订日期：02-20-2026

更新和修订

修订号：0.302 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
1694DNH.02500 灰色 线盘 500 m 8719605003843
1694DNH.00500 紫色 线盘 500 m 8719605003829
