产品编号: YE01804

YE01804 - 75 Ohm 头端同轴电缆，迷你 RG-59，23 AWG 实心 BC，四重屏蔽，95% / 90% TC 编织，PVC 接头

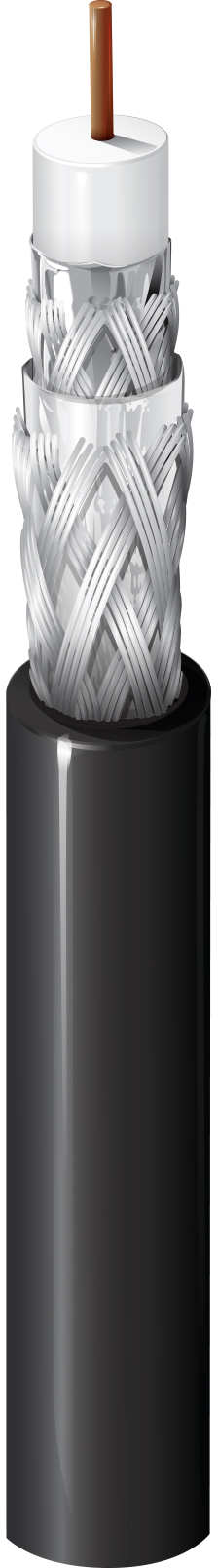

头端同轴电缆，75 欧姆，迷你 RG-59，23 AWG 实心裸铜导体，PE 绝缘，四重屏蔽 + 95% / 90% 镀锡铜编织屏蔽，PVC 护套

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    有源
YE01804
  • YE01804
1 的 1

规格

Expand All

适合应用

迷你 RG59 三屏蔽同轴电缆用于需要抗传导干扰但空间有限的场合；同轴电缆用于根据欧洲标准 EN 50117-1 设计的有线宽带通信网络；工作频率在 5 至 3000 MHz 之间

RG型

迷你 59

导体

No. of Elements Size Stranding Nom. Diameter Material
1 23 AWG Solid 0.58 mm BC - Bare Copper

绝缘

Material Nom. Insulation Diameter
PE - Polyethylene (Foam) 2.59 mm (0.102 in)

外屏蔽

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 95%
3 Tape Tri-Laminate (Alum+Poly+Alum) 100%
4 Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 4.7 mm

阻抗调节

最小 40 dB

回波损耗

Frequency Min. Return Loss
5 - 30 MHz 23 dB
30 - 850 MHz 23 dB
850 - 3000 MHz 21 dB

回波损耗表注释

在每个频带中，允许有 3 个峰值，最高可低 4 dB

衰减

Frequency Nom. Attenuation
1 MHz 1.7 dB/100m
3.6 MHz 2.6 dB/100m
10 MHz 3.9 dB/100m
71.5 MHz 10 dB/100m
135 MHz 12.5 dB/100m
270 MHz 17.7 dB/100m
540 MHz 25.3 dB/100m
720 MHz 31.1 dB/100m
750 MHz 31.5 dB/100m
1000 MHz 34.4 dB/100m
1500 MHz 42.7 dB/100m
2000 MHz 52 dB/100m
2250 MHz 52.5 dB/100m
3000 MHz 60.7 dB/100m

衰减表注释

最大衰减高出 10%

电气设备

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
66 Ohm/km (20 Ohm/1000ft) 6.5 Ohm/km (2.0 Ohm/1000ft) 53 pF/m (16 pF/ft) 75 Ohm 83%

转移阻抗

Frequency Max. Transfer Impedance
5-30 MHz Max. 0.9 mOhm/m

屏蔽

Frequency Min. Screening Attenuation
30 - 1000 MHz 110 dB
1000 - 2000 MHz 95 dB
2000 - 3000 MHz 85 dB

筛选等级

一个++

温度

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

弯曲半径

Stationary Min.
47 mm (1.9 in)

最大拉伸张力

160 N (36 lbf)

线缆毛重

42 kg/km

环境适应性

室内 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

CENELEC合规性

EN 50117-1、EN 50117-9-2、EN 50290-2-20

英国监管合规性

UKCA标识

更新和修订

修订编号：0.158 修订日期：09-07-2025

更新和修订

修订编号：0.158 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
YE01804.10500 黑色 线盘 500 m 8719605113481
YE01804.06500 蓝色 线盘 500 m 8719605113443
YE01804.00500 绿色 线盘 500 m 8719605113399
YE01804.03500 橙色 线盘 500 m 8719605113429
YE01804.02500 红色 线盘 500 m 8719605113412
YE01804.09500 白色 线盘 500 m 8719605113474
YE01804.04500 黄色 线盘 500 m 8719605113436
